Anschlüsse
In das Kameragehäuse sind sieben Alarmeingänge integriert, die als interne
Alarmauslöser verwendet werden können sowie zwei Alarmausgänge.
Hinweis: Die DIP-Schalter werden nicht verwendet.

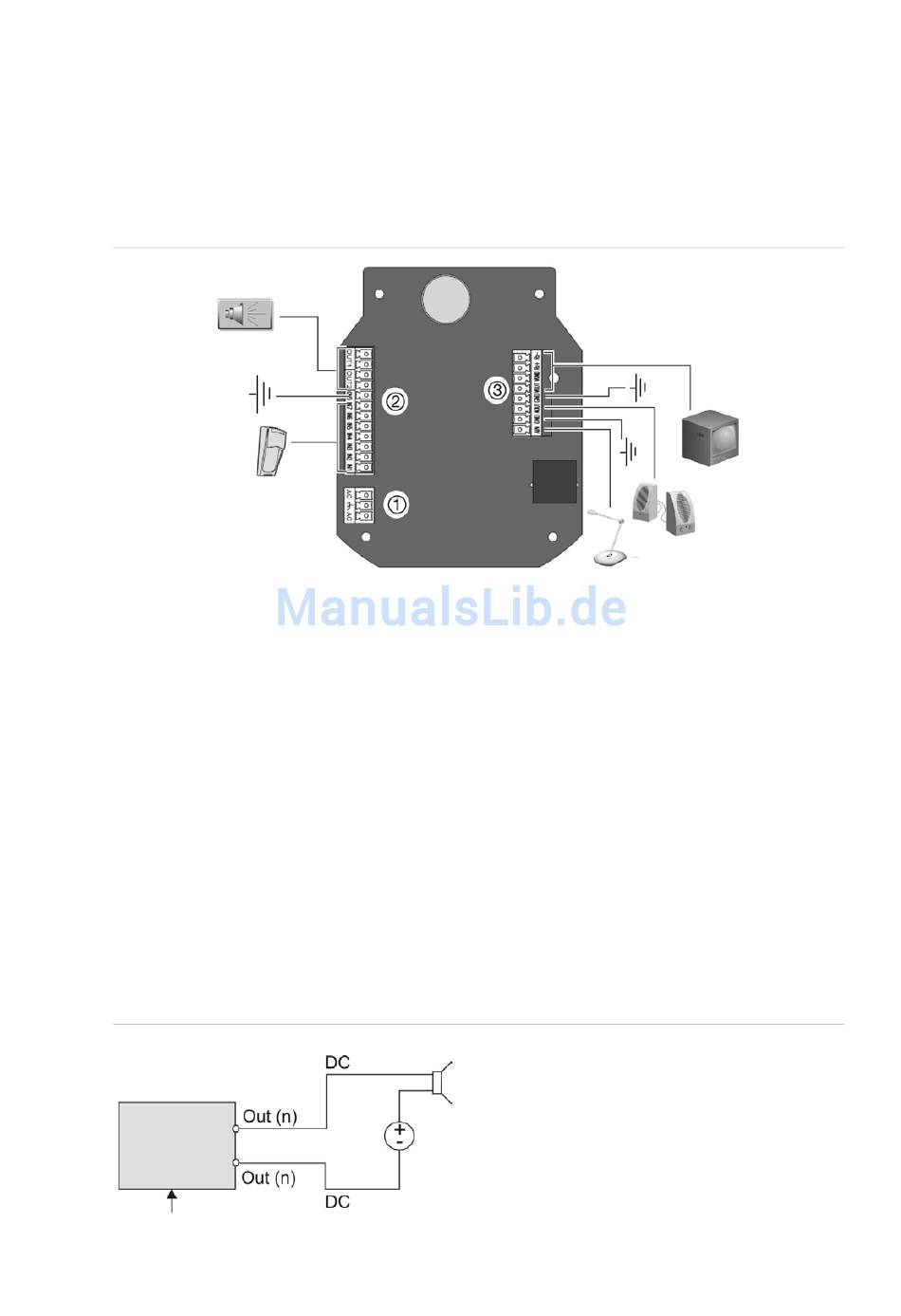

Abbildung 4: Anschlüsse an die UVP 1.3 MPX HD 18X PTZ-Kamera Platine
1. Netzteil
Schließen Sie +24 VAC Stromversorgung
und Erdung an.
2. Alarmeingänge und -ausgänge
Sie können bis zu sieben Alarmeingabegeräte,
zwei Alarmausgabegeräte und die Erdung
anschließen.
Anschlüsse für Alarmeingang und -ausgang
Der Alarmausgang kann auch zum Ein- und Ausschalten eines externen
Alarmgerätes verwendet werden. Schließen Sie dazu ein externes 12-V-DC/
30-mA-Netzteil an den Alarmausgang an. Bei Anschluss an eine echselstromquelle
muss ein externes Relais zur Vermeidung von elektrischen Schlägen und
Beschädigungen am Gerät verwendet werden. Siehe Abbildung 5 unten.
Abbildung 5: Externe Alarmausgänge
Gleichstrom:
Dome-
Relaisausgang
UVP 1.3 MPX HD 18X PTZ-Kamera Benutzerhandbuch
3. Videoausgang und Audioeingang/
Audioausgang
VIDEO: Schließen Sie einen CCTV-Monitor
an die Videoanschlüsse an.
AIN, AOUT: Schließen Sie Audioeingang
und Audioausgang sowie die Erdung an die
die Audioanschlüsse an.
Kapitel 2: Installation
11
