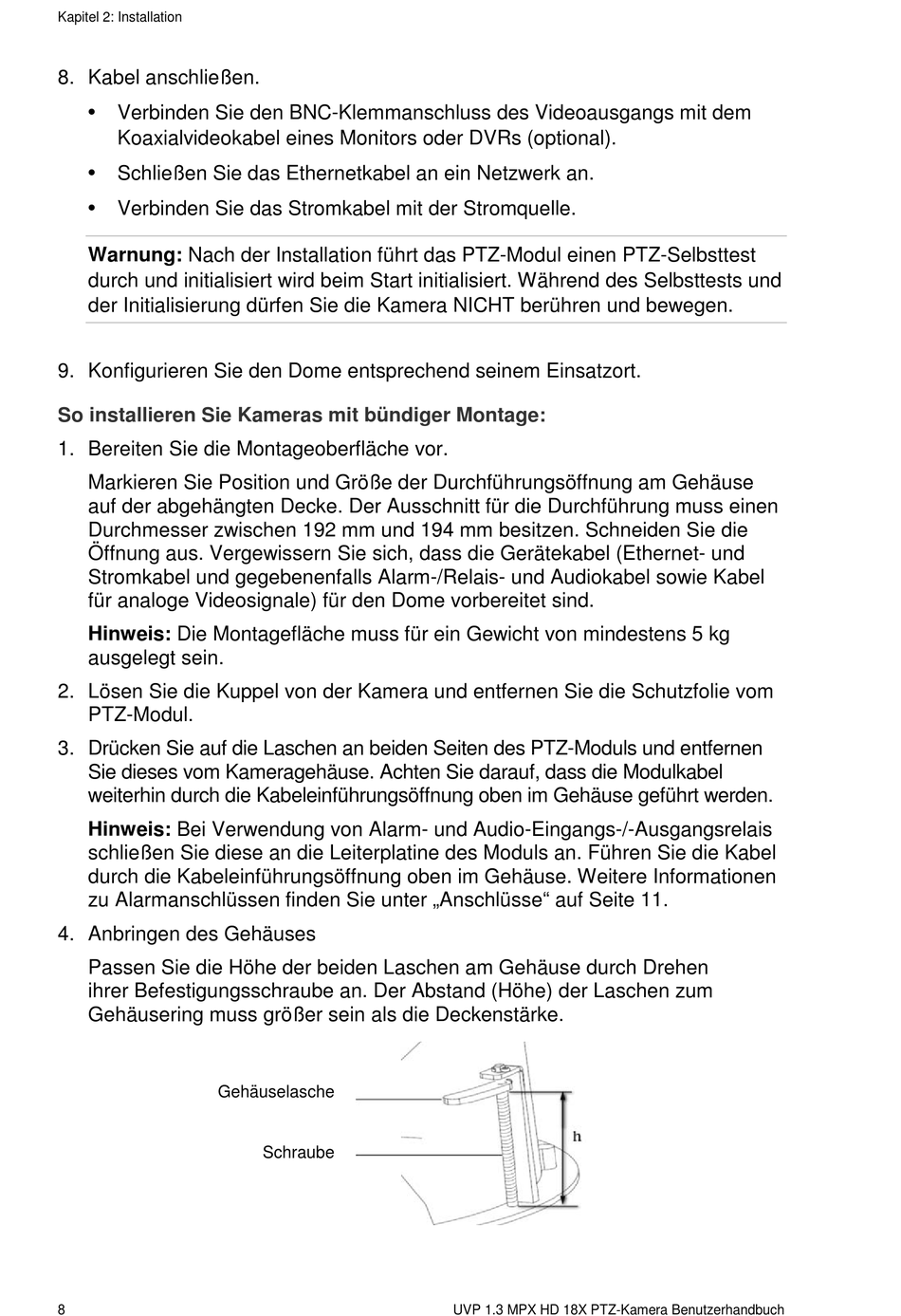

Kapitel 2: Installation
8. Kabel anschließen.
Verbinden Sie den BNC-Klemmanschluss des Videoausgangs mit dem
Koaxialvideokabel eines Monitors oder DVRs (optional).
Schließen Sie das Ethernetkabel an ein Netzwerk an.
Verbinden Sie das Stromkabel mit der Stromquelle.
Warnung: Nach der Installation führt das PTZ-Modul einen PTZ-Selbsttest
durch und initialisiert wird beim Start initialisiert. Während des Selbsttests und
der Initialisierung dürfen Sie die Kamera NICHT berühren und bewegen.
9. Konfigurieren Sie den Dome entsprechend seinem Einsatzort.
So installieren Sie Kameras mit bündiger Montage:
1. Bereiten Sie die Montageoberfläche vor.
Markieren Sie Position und Größe der Durchführungsöffnung am Gehäuse
auf der abgehängten Decke. Der Ausschnitt für die Durchführung muss einen
Durchmesser zwischen 192 mm und 194 mm besitzen. Schneiden Sie die
Öffnung aus. Vergewissern Sie sich, dass die Gerätekabel (Ethernet- und
Stromkabel und gegebenenfalls Alarm-/Relais- und Audiokabel sowie Kabel
für analoge Videosignale) für den Dome vorbereitet sind.
Hinweis: Die Montagefläche muss für ein Gewicht von mindestens 5 kg
ausgelegt sein.
2. Lösen Sie die Kuppel von der Kamera und entfernen Sie die Schutzfolie vom
PTZ-Modul.
3. Drücken Sie auf die Laschen an beiden Seiten des PTZ-Moduls und entfernen
Sie dieses vom Kameragehäuse. Achten Sie darauf, dass die Modulkabel
weiterhin durch die Kabeleinführungsöffnung oben im Gehäuse geführt werden.
Hinweis: Bei Verwendung von Alarm- und Audio-Eingangs-/-Ausgangsrelais
schließen Sie diese an die Leiterplatine des Moduls an. Führen Sie die Kabel
durch die Kabeleinführungsöffnung oben im Gehäuse. Weitere Informationen
zu Alarmanschlüssen finden Sie unter „Anschlüsse" auf Seite 11.
4. Anbringen des Gehäuses
Passen Sie die Höhe der beiden Laschen am Gehäuse durch Drehen
ihrer Befestigungsschraube an. Der Abstand (Höhe) der Laschen zum
Gehäusering muss größer sein als die Deckenstärke.
Gehäuselasche
8
Schraube
UVP 1.3 MPX HD 18X PTZ-Kamera Benutzerhandbuch
