Anschlüsse
In das Kameragehäuse sind sieben Alarmeingänge integriert, die als interne
Alarmauslöser verwendet werden können sowie zwei Alarmausgänge.
Hinweis: Die DIP-Schalter werden nicht verwendet.

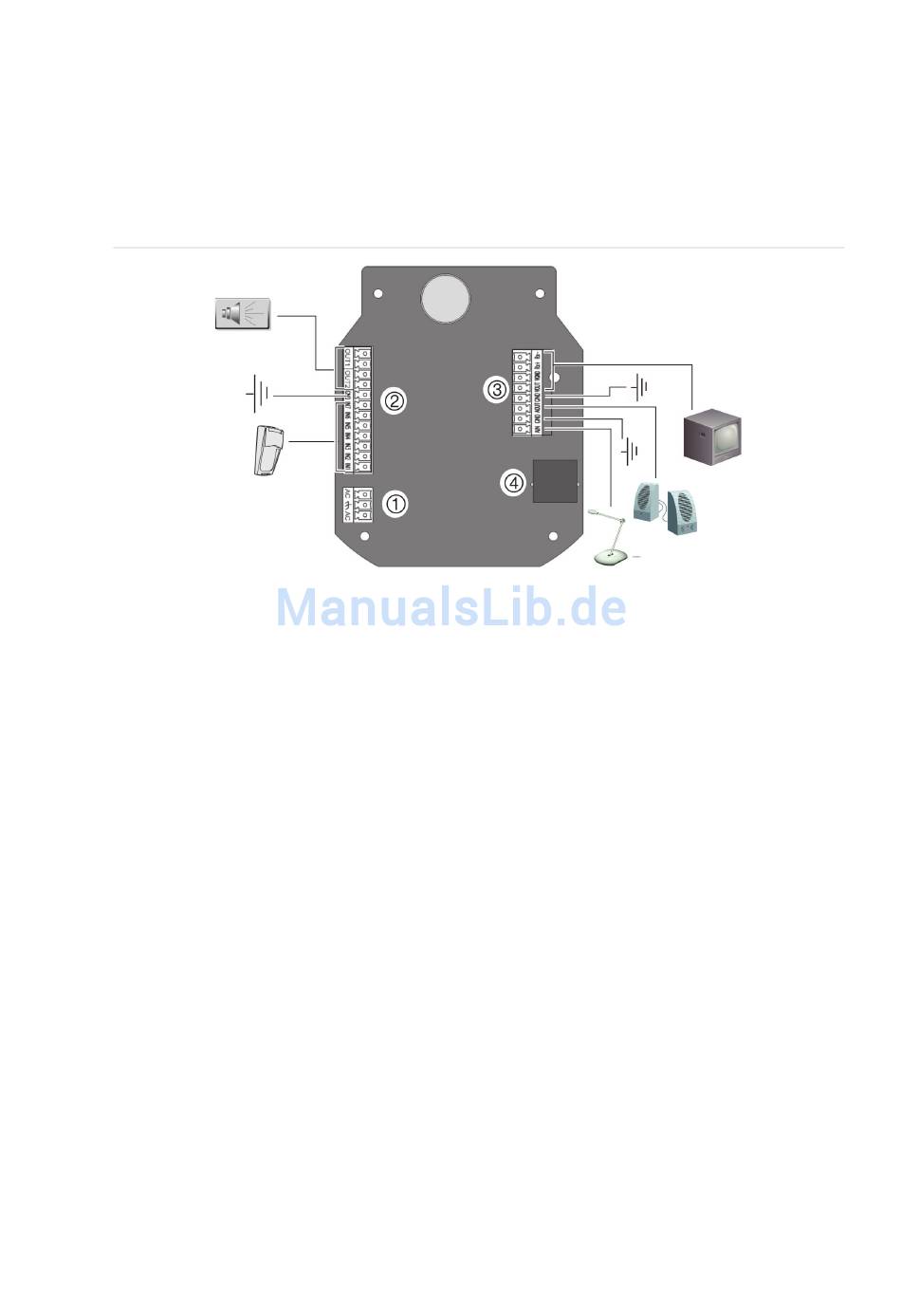

Abbildung 4: Anschlüsse an die UltraView IP PTZ 36X-Kamera Platine
1. Netzteil.
Schließen Sie +24 VAC Stromversorgung
und Erdung an.
2. Alarmeingänge und –ausgänge.
Sie können bis zu sieben Alarmeingabegeräte,
zwei Alarmausgabegeräte und die Erdung
anschließen.
Anschlüsse für Alarmeingang und -ausgang
Der Alarmausgang kann auch zum Ein- und Ausschalten eines externen
Alarmgerätes verwendet werden. Schließen Sie dazu ein externes 12-V-DC/
30-mA-Netzteil an den Alarmausgang an. Bei Anschluss an eine echselstromquelle
muss ein externes Relais zur Vermeidung von elektrischen Schlägen und
Beschädigungen am Gerät verwendet werden. Siehe Abbildung 5 unten.
UltraView IP PTZ 36X-Kamera - Benutzerhandbuch
3. Videoausgang und Audioeingang/
Audioausgang.
VIDEO: Schließen Sie einen CCTV-Monitor
an die Videoanschlüsse an.
AIN, AOUT: Schließen Sie Audioeingang
und Audioausgang sowie die Erdung an die
die Audioanschlüsse an.
4. Anschluss an Netzwerk.
Achtung: Der RJ45-Anschluss am
Kameramodul ist nicht für den Anschluss
am Netzwerk geeignet. Es ist ein RS-232-
Anschluss zur Problembehebung.
Kapitel 2: Installation
11
