So installieren Sie Kameras mit Hängegehäuse:
1. Bereiten Sie die Montagefläche vor und installieren Sie die Kamerahalterung.
2. Lösen Sie die Kuppel von der Kamera und entfernen Sie die Schutzfolie vom
PTZ-Modul.
3. Drücken Sie auf die Laschen an beiden Seiten des PTZ-Moduls und entfernen
Sie dieses vom Kameragehäuse. Achten Sie darauf, dass die Modulkabel
weiterhin durch die Kabeleinführungsöffnung oben im Gehäuse geführt werden.
Hinweis: Bei Verwendung von Alarm- und Audio-Eingangs-/-Ausgangsrelais
schließen Sie diese an die Leiterplatine des Moduls an. Führen Sie die Kabel
durch die Kabeleinführungsöffnung oben im Gehäuse. Weitere Informationen
zu Alarmanschlüssen finden Sie unter „Anschlüsse" auf Seite 11.

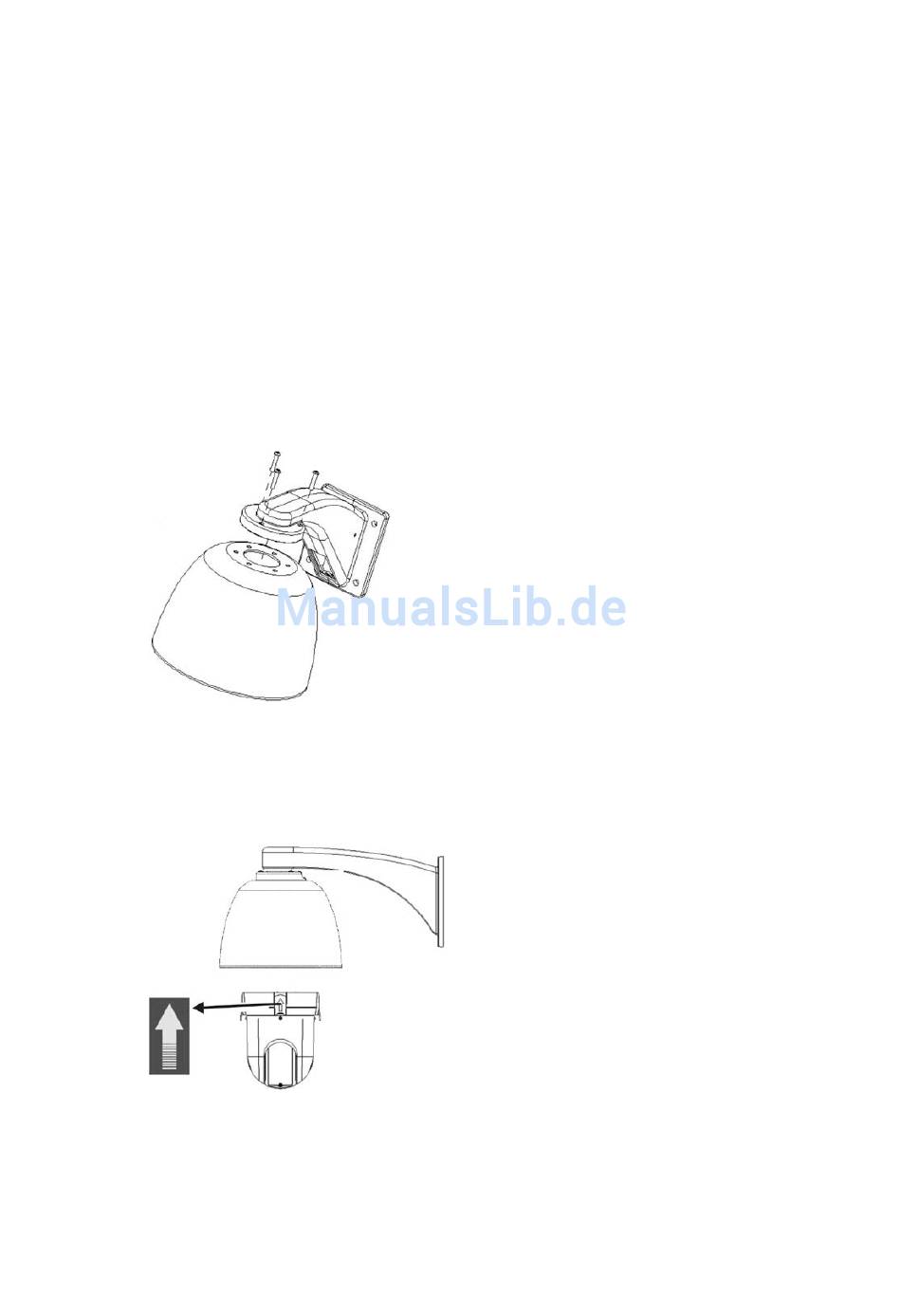

4. Befestigen Sie das Kameragehäuse wie unten gezeigt mithilfe der
mitgelieferten Schrauben an der Halterung.
5. Setzen Sie das PTZ-Modul in das Gehäuse ein.
Setzen Sie die Laschen so am PTZ-Modul an, dass die Pfeilmarkierung am
Modul auf die des Gehäuses ausgerichtet ist (siehe unten). Das Modul sollte
fest einrasten.
Hinweis: Legen Sie eine eventuell vorhandene SDHC-Karte in die Kamera
ein, bevor Sie das PTZ-Modul in das Gehäuse einsetzen.
6. Schrauben Sie die Abdeckung mithilfe der drei M3-Schrauben wieder am
Gehäuse fest.
7. Führen Sie die Kabel des PTZ-Moduls durch die Halterung.
UVP 1.3 MPX HD 18X PTZ-Kamera Benutzerhandbuch
Kapitel 2: Installation
7
