Anschlüsse

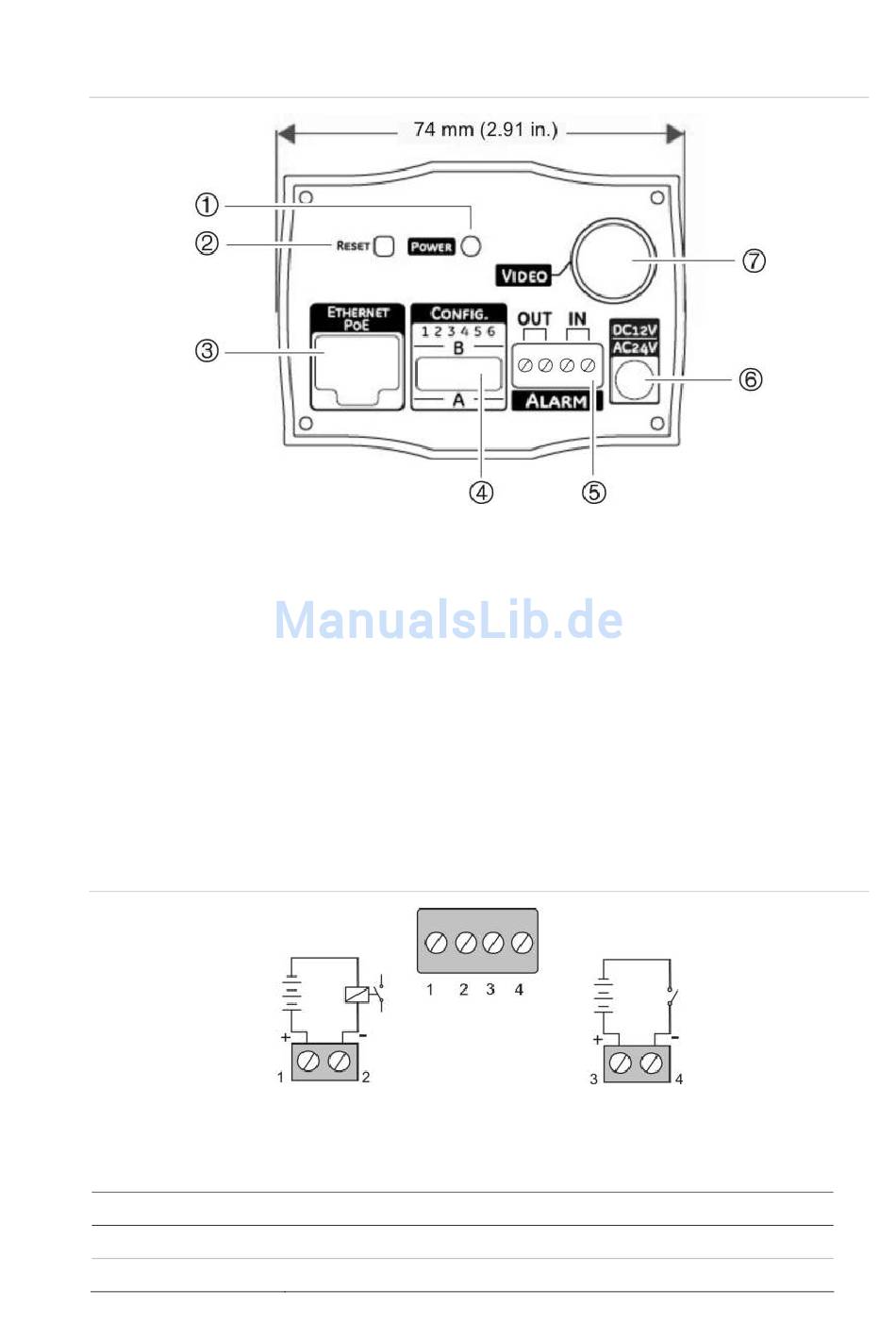

Abbildung 2: Rückseite der Kamera
1. Power-LED.
2. Reset-Taste.
Durch Drücken dieser Taste wird die
Kamera auf die Werkseinstellungen
zurückgesetzt.
3. Ethernet RJ45-Port.
Anschluss an Netzwerkgeräte.
4. DIP-Schalter.
Konfigurieren der Kameraeinstellungen.

Alarmanschluss

Abbildung 3: Gleichstrom-Verkabelung für Alarmeingang und -ausgang
1. AUSGANG
Tabelle 2: Beschreibung der Alarmanschlüsse
Alarmeingang
Typ
Anschlusstyp
2. ERDUNG
TTL. Entspricht 48 V Eingangsspannung.
Verschraubbarer Anschluss
5. Alarmeingang und -ausgang.
Anschluss, um einen Alarm auf dem
Netzwerkgerät auszulösen.
6. Netzteil.
Anschluss an 12-V-Gleichstrom- bzw.
24V-Gleichstrom-Netzteil.
7. Videoausgang.
Anschluss an einen CCTV-Monitor.
3. EINGANG
4. ERDUNG
