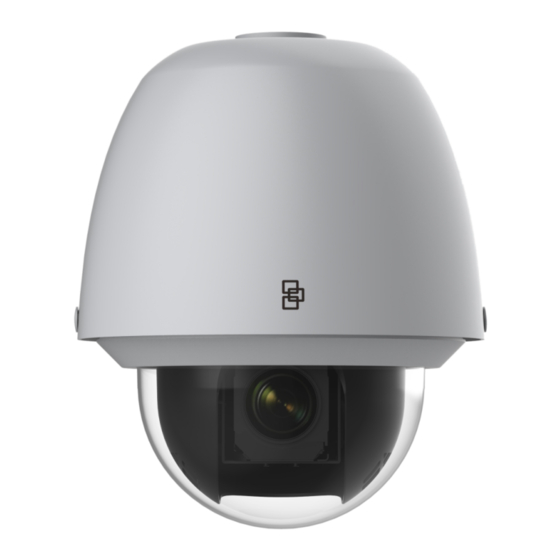

Interlogix TruVision TVP-2401 Installationsanleitung

Interlogix TruVision TVP-2401 Installationsanleitung

Hd-tvi-ptz-dome-kamera der serie 4

Werbung

TruVision HD-TVI-PTZ-Dome-Kamera der
Serie 4 - Installationsanleitung
Inhalt

Einführung

Produktübersicht

Dies ist die Installationsanleitung für die TruVision HD-TVI-
PTZ-Dome-Kameramodelle der Serie 4:
HD-TVI 1080P PTZ-Dome-Kameras
TVP-2401
(30X, abgehängte/Wandmontage, PAL)
TVP-2402
(30X, Oberflächen-/Unterputzmontage, PAL)
TVP-4401
(30X, abgehängte/Wandmontage, NTSC)
TVP-4402
(30X, Oberflächen-/Unterputzmontage, NTSC)
HD-TVI 1080P IR-PTZ-Dome-Kameras
TVP-2403
(30X, abgehängte/Wandmontage, PAL)
TVP-4403
(30X, abgehängte/Wandmontage, NTSC)
© 2017 United Technologies Corporation.
Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved.

Installation

In diesem Abschnitt finden Sie Informationen zur Installation
der Kameras.

Installationsumgebung

Beachten Sie beim Installieren des Produkts folgende Faktoren:
Elektrik: Gehen Sie bei der Installation von elektrischen
Leitungen sorgfältig vor. Die Verkabelung sollte von
qualifizierten Fachkräften durchgeführt werden.
Verwenden Sie für die Kamera stets ein Netzteil (24 V AC)
mit CE-Zulassung. Schützen Sie Netzkabel und Netzteil
vor Überspannung.
Belüftung: Stellen Sie sicher, dass der vorgesehene
Installationsort der Kamera ausreichend belüftet ist.
Temperatur: Nehmen Sie die Kamera nicht in Betrieb,
wenn die Werte für Temperatur, Luftfeuchtigkeit oder
Spannungsversorgung außerhalb des angegebenen
Bereichs liegen. Die Luftfeuchtigkeit liegt unter 90 %. Der
Betriebstemperaturbereich für die Außenkameras mit
eingebauten Heizelementen liegt bei -30 bis 65 °C.
Feuchtigkeit: Setzen Sie die Kamera weder Regen noch
Feuchtigkeit aus, und nehmen Sie sie nicht in
Nassbereichen in Betrieb. Falls die Kamera nass
geworden ist, schalten Sie das Gerät sofort am
Netzschalter aus und lassen Sie es von einem
qualifizierten Servicetechniker warten. Durch Feuchtigkeit
kann die Kamera beschädigt werden und es besteht die
Gefahr eines elektrischen Schlags.
Wartung: Versuchen Sie nicht, die Kamera zu warten,
sondern überlassen Sie dies Fachleuten. Jeder Versuch,
das Gerät zu zerlegen oder die Abdeckungen zu
entfernen, führt zum Verlust des Garantieanspruchs und
kann außerdem schwere Verletzungen zur Folge haben.
Alle Wartungsarbeiten sollten von qualifizierten
Servicemitarbeitern ausgeführt werden.
Reinigung: Berühren Sie die Sensormodule nicht direkt
mit den Fingern. Falls eine Reinigung erforderlich ist,
verwenden Sie ein mit etwas Ethanol befeuchtetes
sauberes Tuch und wischen die Kamera damit leicht ab.
Wenn die Kamera über einen längeren Zeitraum nicht
verwendet werden soll, müssen Sie die
Objektivabdeckung aufsetzen, um die Sensoren vor
Schmutz zu schützen.
P/N 1073206-DE • REV B • ISS 06JUL17

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Interlogix TruVision TVP-2401

  • Seite 1: Inhaltsverzeichnis

     Schmutz zu schützen. TVP-4403 (30X, abgehängte/Wandmontage, NTSC)  © 2017 United Technologies Corporation. P/N 1073206-DE • REV B • ISS 06JUL17 Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved.
  • Seite 2: Lieferumfang

    Lieferumfang • Installationshandbuch • Blätter zu WEEE- Richtlinie und Überprüfen Sie Verpackung und Inhalt auf sichtbare Batterieentsorgung Beschädigungen. Wenn Teile fehlen oder beschädigt sind, setzen Sie sich bitte unverzüglich mit dem Lieferanten in Verbindung. Versuchen Sie in einem solchen Fall nicht, das Gerät in Betrieb zu nehmen.
  • Seite 3: Kabelanforderungen

    DIP-Schaltereinstellungen IR HD-TVI-PTZ-Dome-Kamera für die abgehängte/Wandmontage HD-TVI PTZ-Dome-Kamera • Kamera • CD mit Konfigurationshandbuch Greifen Sie bei PTZ-Dome-Kameras für die abgehängte/Wandmontage auf die beiden DIP-Schalter zu, indem Sie die Gummistecker an beiden Seiten des PTZ- Gehäuses lösen und die zwei innen angebrachten Schrauben lösen.
  • Seite 4: Protokolleinstellungen

    Tabelle 4: Festlegen der Baudrate für die Dome-Kamera Schalter-Nr. Dome- SW2-Schalter-Nr. Adresse Baudrate 2.400 4.800 9.600 19.200 IR-HD-TVI-PTZ-Dome-Kamera für die abgehängte/Wandmontage Legen Sie mit den beiden DIP-Schaltern SW1 und SW2 die PTZ-Dome-Kamera-Adresse, die Baudrate, das Protokoll usw. fest. Die Werte lauten ON = 1 und OFF = 0. Die Schalterkennzeichnung befindet sich wie unten abgebildet auf der Rückseite der Schalterabdeckung.
  • Seite 5 Schalter-Nr. Schalter-Nr. Dome- Dome- Adresse Adresse P/N 1073206-DE • REV B • ISS 06JUL17 5 / 12...
  • Seite 6 Schalter-Nr. Schalter-Nr. Dome- Dome- Adresse Adresse 6 / 12 P/N 1073206-DE • REV B • ISS 06JUL17...
  • Seite 7 Baudraten-Einstellungen  Schalter-Nr. Dome- Legen Sie mit den SW2-Schalternummern 1 und 2 die Adresse Baudrate der PTZ-Dome-Kamera fest. Die Baudrate kann 2.400 Bit/s, 4.800 Bit/s, 9.600 Bit/s oder 19.200 Bit/s betragen. Liegt sie außerhalb dieses Bereichs, wird die Baudrate standardmäßig auf 2.400 Bit/s festgelegt. Weitere Informationen finden Sie im Folgenden in Tabelle 6: Tabelle 6: Festlegen der Baudrate für die Dome-Kamera SW2-Schalter-Nr.
  • Seite 8: Kamerabeschreibung

    Tabelle 9: Festlegen des Abschlusswiderstands Abbildung 8: IR-HD-TVI-PTZ-Dome-Kamera für den Außenbereich SW2-Schalter-Nr. Passender Abschlusswiderstand Einschalten des Widerstands Ausschalten des Widerstands Hinweis: Der O-Ring in der Nut der Schalterabdeckung ist wasserdicht. Kamerabeschreibung Abbildung 6: HD-TVI-PTZ-Dome-Kamera für den Außenbereich HD-TVI-Ausgang (weiß) RS-485-Anschluss a.
  • Seite 9 Lösen Sie die beiden Schrauben unter den Legen Sie die Adresse und Baudrate der Dome-Kamera Gummisteckern. wie unter "DIP-Schaltereinstellungen" auf Seite 3 beschrieben fest. Öffnen Sie die Kuppelabdeckung, und entfernen Sie alle drei Schaumstoffeinlagen sowie die Kunststoff- Bringen Sie das Sicherungskabel an der HD-TVI-PTZ- Dome-Kamera an, und haken Sie anschließend wie unten schutzkappe des Objektivs.
  • Seite 10 Hinweis: Entfernen Sie die Schutzkappe des Objektivs, den Schaumstoff und den Aufkleber vom Kuppelantrieb. Entfernen Sie nach Abschluss der Montage die Schutzfolie  von der unteren Kuppel. Legen Sie die Adresse und Baudrate der HD-TVI-Dome- Um klare Videobilder zu erhalten, sollten Sie bei der Kamera fest.
  • Seite 11: Verwenden Der Kamera Mit Einem Truvision-Rekorder Oder Einem Anderen System

    Drücken Sie die HD-TVI-Dome-Kamera nach oben (1) und anschließend in Pfeilrichtung nach vorne (2). Wenn sich die HD-TVI-Dome-Kamera in Position befindet, rastet die Feder (3) automatisch fest im Verschlussclip (4) ein. Siehe Abbildung: Oberflächenmontage: A. Drehen Sie die untere Kuppel gegen den Uhrzeigersinn, um sie von der Montagehalterung zu trennen.
  • Seite 12: Truvision Ir Hd-Tvi-Ptz-Dome-Kamera Für Die Abgehängte/Wandmontage

    Copyright © 2017 United Technologies europäischen Normen gemäß EMV- Corporation, Richtlinie 2014/30/EU und RoHS- Richtlinie 2011/65/EU. Interlogix ist Teil von UTC Climate, Controls & Security, einer 2012/19/EU (WEEE-Richtlinie): Mit Geschäftseinheit der United diesem Symbol gekennzeichnete Technologies Corporation. Alle Rechte Produkte dürfen in der EU nicht als vorbehalten.
