Produktbeschreibung

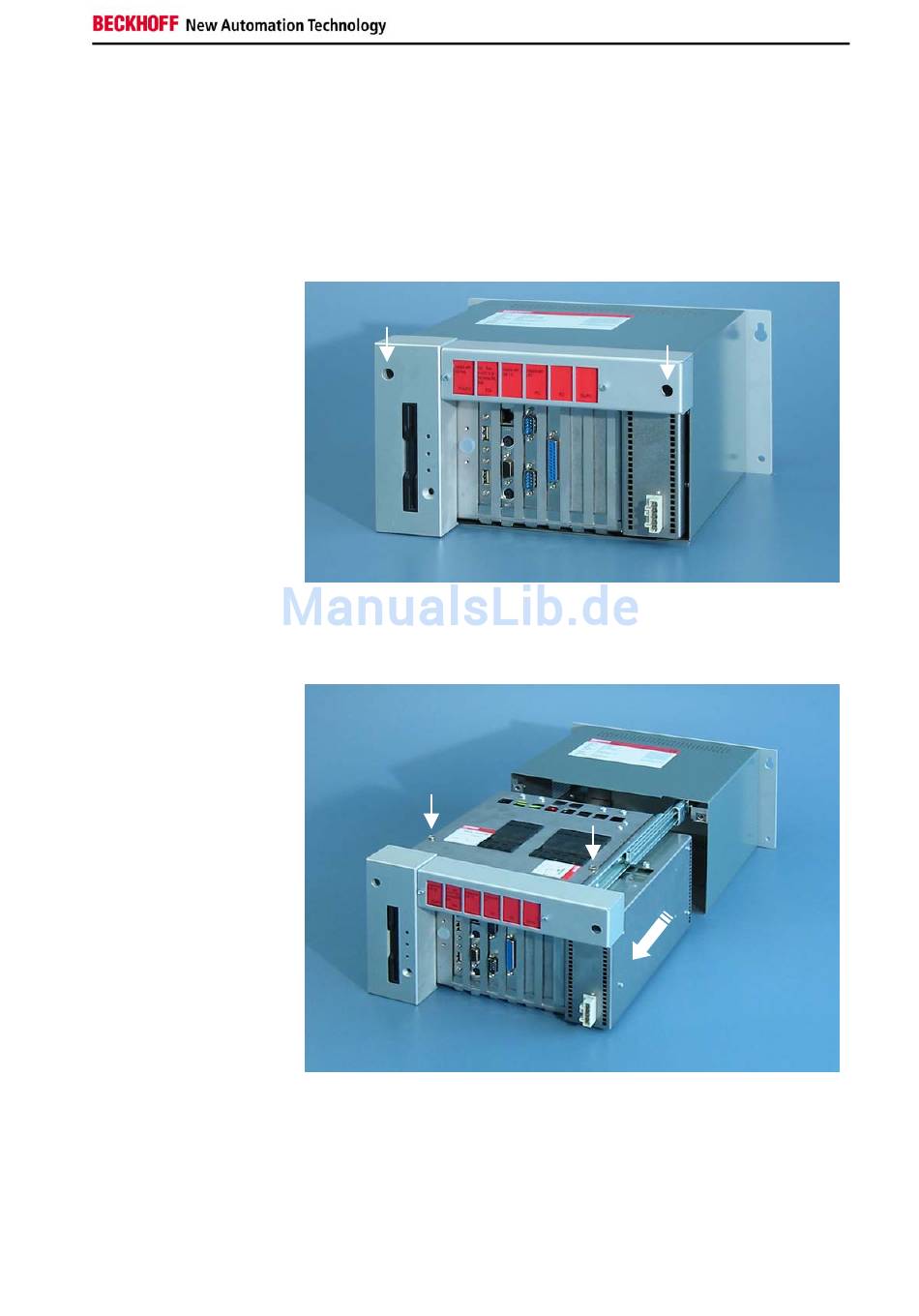

Frontansicht des C6220
Öffnen des Gehäuses
Herausziehbares
Innenchassis
C6220
Bestimmungsgemäße Verwendung
Der Industrie-PC C6220 ist für den Einbau in Schaltschränke der
Maschinen- und Anlagentechnik konzipiert.
Aufbau
Um das PC-Gehäuse zu öffnen, drehen Sie zunächst die beiden
Schnellverschlußschrauben (siehe Foto oben) mit einem Schraubendreher
um 90 Grad in beliebiger Richtung. Das Innenchassis läßt sich dann auf
Teleskopschienen nach vorne herausziehen (siehe Foto unten).
1
Lösen Sie die beiden Schrauben (1) der oberen Gehäuseabdeckung (2).
Danach läßt sich die obere Gehäuseabdeckung einfach nach oben
klappen (siehe nächstes Foto) und ermöglicht so den Zugang zu Disketten-
laufwerk, Festplatte, Prozessor, Speicher und Steckkarten.
2
1
Produktbeschreibung
5
