Beckhoff C6920 Installation Und Betriebsanleitung
Schaltschrank-industrie-pcs
Vorschau ausblenden
Andere Handbücher für C6920:
- Handbuch (55 Seiten) ,
- Installation und betriebsanleitung (35 Seiten) ,
- Handbuch (52 Seiten)
Verwandte Anleitungen für Beckhoff C6920
Inhaltszusammenfassung für Beckhoff C6920

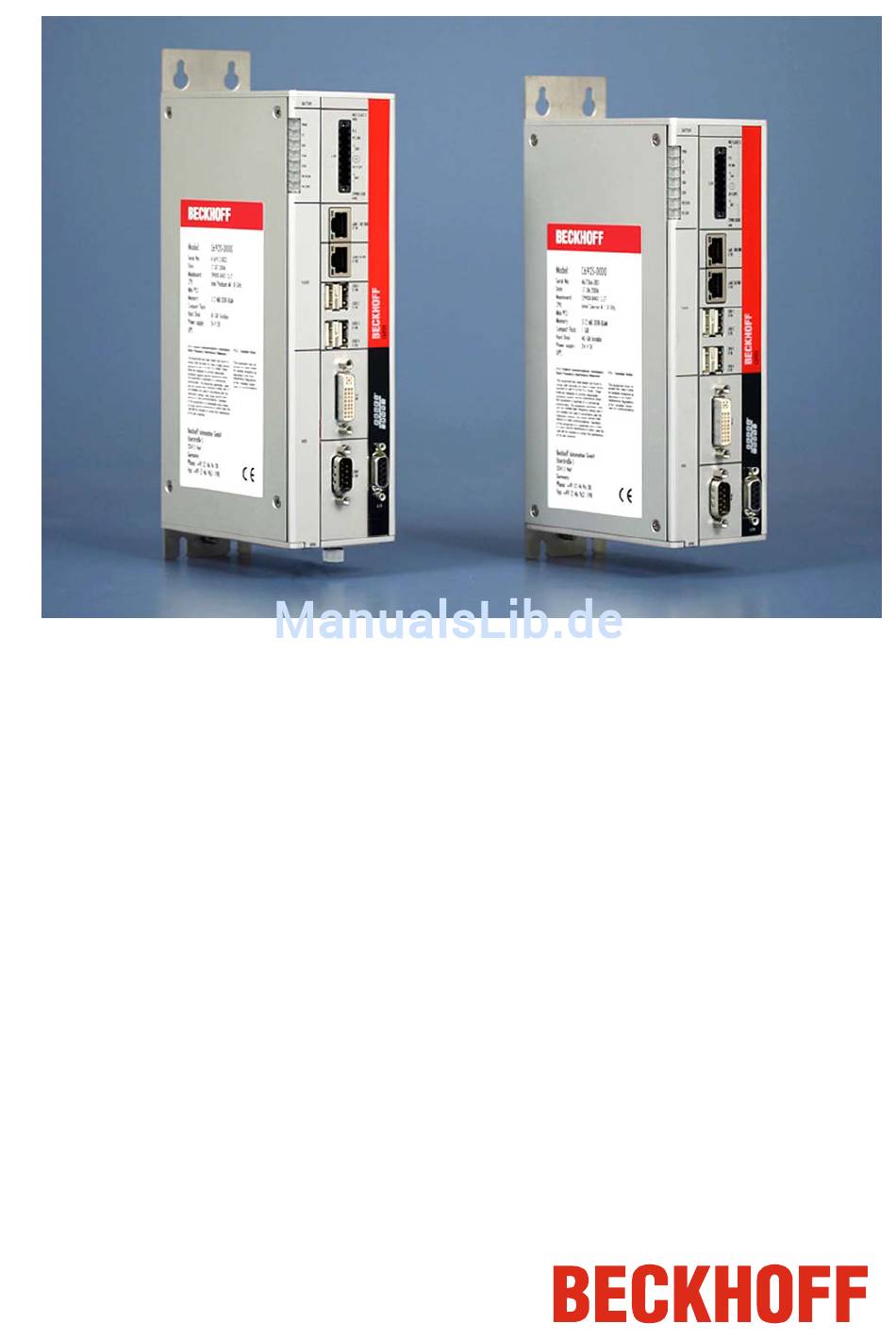

- Seite 1 Installations- und Betriebsanleitung für Schaltschrank-Industrie-PCs C6920, C6925 Version: 1.6 Datum: 13.12.2007...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Dokumentation Haftungsbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers Anforderungen an das Bedienungspersonal Produktbeschreibung Bestimmungsgemäße Verwendung Zugang zu den Laufwerken Status-LEDs Lüfterkassette C6920 Schnittstellen Stromversorgung Netzwerk-Anschluss USB-Schnittstellen DVI (Digital Visual Interface) Serielle Schnittstelle Feldbus (optional) Zusätzliche Steckkarten (optional) Installationsanleitung... - Seite 4 Inhaltsverzeichnis Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C6920/ 25...
-
Seite 5: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C6920/ 25... -
Seite 7: Sorgfaltspflicht Des Betreibers
Störungsbeseitigung ermittelt werden, welche Maßnahmen einzuleiten sind. Anforderungen an das Bedienungspersonal Betriebsanleitung lesen Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben. Software-Kenntnisse Jeder Benutzer muss alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C6920/ 25... -
Seite 8: Produktbeschreibung

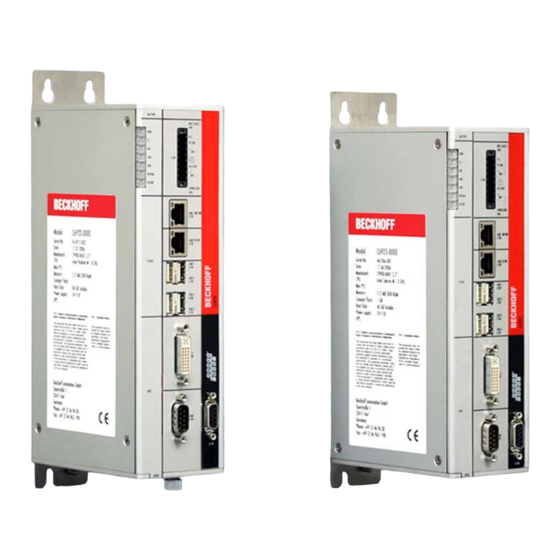

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Die Industrie-PC-Serie C6920/ 25 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Frontansicht C6920/ 25 C6920 C6925 Ausstattung Der C6920 ist mit einer Lüfterkassette mit doppelt kugelgelagerten und drehzahlüberwachten Lüftern ausgestattet, die von unten zu wechseln ist. -
Seite 9: Status-Leds
FB RUN (Feldbus aktiv): grün aktiv nicht aktiv FB Error (Feldbus Fehler): Fehler Lüfterkassette C6920 Ansicht von oben Wechseln der Um die Lüfterkassette zu wechseln, lösen Sie zunächst die Lüfterkassette Rändelschraube (1). Die Kassette (2) läßt sich dann nach unten klappen. -
Seite 10: Schnittstellen
Der Industrie-PC verfügt optional über einen Feldbus-Anschluss (X110), der auf eine 9-polige SUB-D Stiftleiste geführt ist. Zusätzliche Steckkarten (optional) Typenschild Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft gibt. Masseverbindung C6920/ 25... -
Seite 11: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C6920/ 25... -
Seite 12: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Die Industrie-PCs C6920/ 25 sind für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den vier Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs... -
Seite 13: Stromversorgung Des Industrie-Pcs
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs sowie die externe Beschaltung zum Ein- und Ausschalten. Pinbelegung zum Funktion Anschluss von Schalter, Akku-Pack (bei USV) Stromversorgung und 1 2 3 4 5 6 7 8 Akku-Pack (optional) UPS+ (USV-Ausgang) 24 V DC Versorgungsspannung PC_ON Power-Status C6920/ 25... -
Seite 14: Montage Der Versorgungskabel
Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs- gehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche Befestigung des Gehäuse- Oberteils Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C6920/ 25... -
Seite 15: Anschließen Der Stromversorgung
Stromausfall 24 V DC an, Belastbarkeit max. 1,4 A. • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, liegt auch UPS output auf 0 V. Ein angeschlossenes Panel wird somit abgeschaltet und eine Tiefentladung des Akkus ist nicht möglich. C6920/ 25... -
Seite 16: Verdrahtungsplan
Installationsanleitung Verdrahtungsplan Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung C6920/ 25... -
Seite 17: Geräte Anschließen
2. Stecken Sie das von Ihnen montierte Stromversorgungskabel in den Stromversorgungs-Anschlussstecker des Industrie-PCs und schließen Sie ihn an Ihre externe 24 V Stromversorgung an. Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der richtige Akku-Typ angeschlossen wird. Achtung C6920/ 25... -
Seite 18: Betriebsanleitung
Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C6920/ 25... -
Seite 19: Wartung Und Instandhaltung
Entsorgung Industrie-PC auseinander Zur Entsorgung muss das Gerät auseinandergebaut und vollständig zerlegt bauen und zerlegen werden. Gehäuseteile können dem Metallrecycling zugeführt werden. Nationale Elektronik- Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend Schrott-Verordnung der nationalen Elektronik-Schrott-Verordnung zu entsorgen. beachten C6920/ 25... -
Seite 20: Usv Softwarekomponenten (Optional)
Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV- USV-Treibersoftware installieren Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert. -
Seite 21: Hilfe Bei Störungen
Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Diskette oder CD im Laufwerk Diskette oder CD entnehmen vollständig und beliebige Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen... -
Seite 22: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 23: Einbaumaße
Einbaumaße Einbaumaße Auf den folgen Seiten finden Sie Abbildungen der Industrie-PCs mit den Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6920 Seitenansicht Frontansicht Ansicht von oben C6920/ 25... - Seite 24 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6925 Frontansicht Seitenansicht Ansicht von oben C6920/ 25...
-
Seite 25: Anhang
Anhang Anhang Technische Daten Industrie-PC C6920 Abmessungen (B x H x T): 65 x 231 x 116 mm (ohne Montageplatte) Gewicht: 1,9 kg (bei Grundausstattung) Industrie-PC C6925 Abmessungen (B x H x T): 65 x 208 x 116 mm (ohne Montageplatte)
