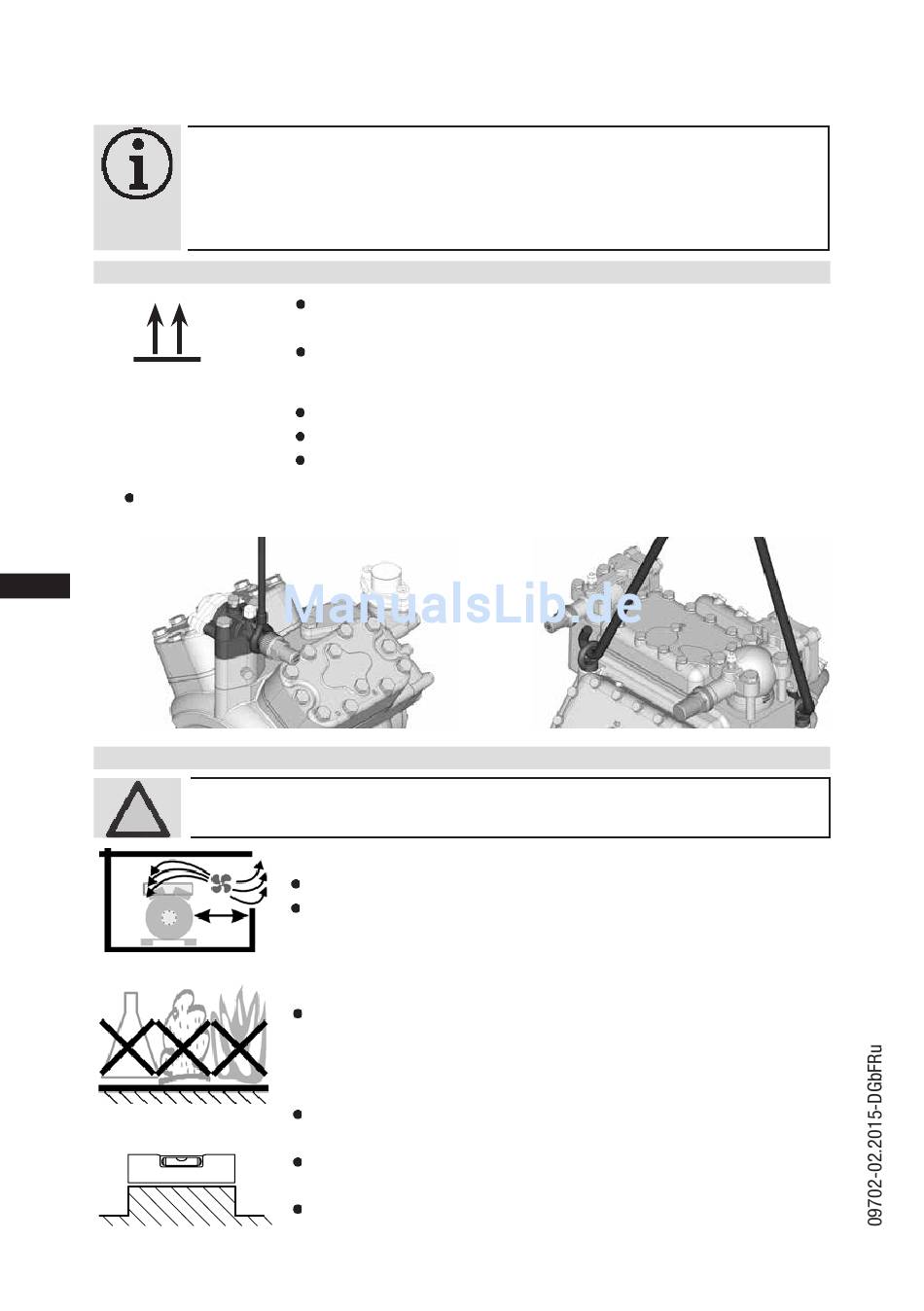

5| Montage Verdichter
5.1 Lagerung und Transport
?
Abb. 11
Abb. 12
Transport- und Aufhängemöglichkeit an der Transportöse (Abb. 14, F14 bis F16) oder direkt
am Druckabsperrventil (Abb. 13, F2 bis F5).
D
GB
F
Ru
Abb. 13
5.2 Aufstellung
3
Abb. 15
Abb. 16
Abb. 17
12
INFO!
Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im
Verdichter und verhindern Sie Lufteintritt.
Kontrollieren Sie den Verdichter auf Transportschäden, bevor
Sie mit den Arbeiten beginnen.
Lagerung bei (-30°C) - (+70°C), maximal zulässige relative
Luftfeuchtigkeit 10% -95 %, keine Betauung
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer
Umgebung lagern.
Transportöse benutzen.
Nicht manuell heben!
Hebezeug verwenden!
ACHTUNG! Anbauten (z.B. Rohrhalterungen, Zusatzaggregate, Befestigungs-
teile usw.) direkt am Verdichter sind nicht zulässig!
2
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung für den Antriebsmotor vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn-
barer Umgebung betreiben.
Aufstellung auf ebener Fläche oder Rahmen mit ausreichender
Tragkraft. Verwenden Sie alle 4 Befestigungspunkte.
Verdichter und Antriebsmotor müssen grundsätzlich starr und
bevorzugt auf gemeinsamen Grundrahmen montiert werden.
Fachgerechte Verdichteraufstellung und Montage des Riemenan-
triebs sind entscheidend für den Laufkomfort, die Betriebssicherheit
und die Lebensdauer des Verdichters.
Abb. 14
1
F
E
D
