Einbauen von zusätzlichen Laufwerken
Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise:
●
Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem primären dunkelblauen
SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist.
●
Schließen Sie das erste optische SATA-Laufwerk an den weißen SATA-Anschluss auf der
Systemplatine an, der als SATA1 gekennzeichnet ist.
●
Verwenden Sie den hellblauen SATA2- und den orangefarbenen SATA3-Anschluss erst, wenn der
dunkelblaue SATA0- und der weiße SATA1-Anschluss bereits belegt sind.
●
Verbinden Sie ein zweites optisches SATA-Laufwerk mit dem orangefarbenen SATA3-Anschluss.
●
Schließen Sie weitere SATA-Festplatten in der folgenden Reihenfolge an den nächsten freien (d. h.
nicht belegten) SATA-Anschluss auf der Systemplatine an: SATA0, SATA1, SATA3, SATA2.
●
Schließen Sie ein Diskettenlaufwerk an den Anschluss an, der als FLOPPY gekennzeichnet ist.
●
Schließen Sie ein Speicherkarten-Lesegerät an den USB-Anschluss an, der als F_USB2
gekennzeichnet ist.
●
Das System unterstützt keine parallelen optischen ATA (PATA)-Laufwerke oder PATA-Festplatten.
●
In einen Laufwerksschacht mit halber Bauhöhe können Sie entweder ein Laufwerk in 1/3-Bauhöhe
oder ein Laufwerk in halber Bauhöhe einbauen.
●
An der Innenseite der Frontblende befinden sich Befestigungsschrauben für zusätzliche
Laufwerke, mit denen bei Bedarf Laufwerke im Laufwerkskäfig befestigt werden können. Für
Festplatten werden Standardschrauben mit 6-32-Gewinde verwendet. Für alle anderen Laufwerke
werden M3-Schrauben mit metrischem Gewinde verwendet. Die im Lieferumfang enthaltenen M3-
Führungsschrauben (1) mit metrischem Gewinde sind schwarz. Die von HP gelieferten
Standardschrauben (2) mit 6-32-Gewinde sind silberfarben.

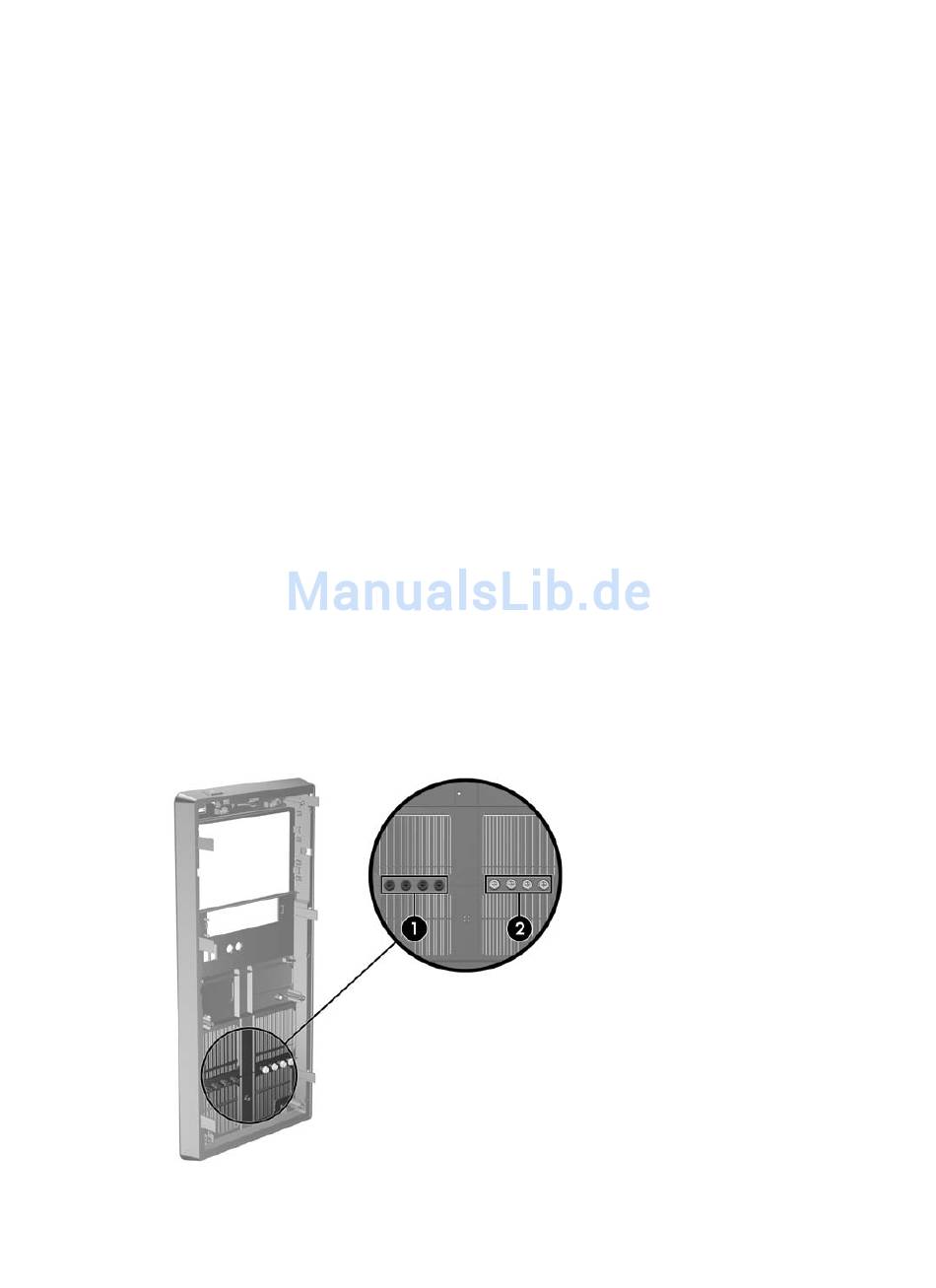

Abbildung 2-16
26
Kapitel 2 Hardware-Aufrüstung
Position der Befestigungsschrauben für zusätzliche Laufwerke
