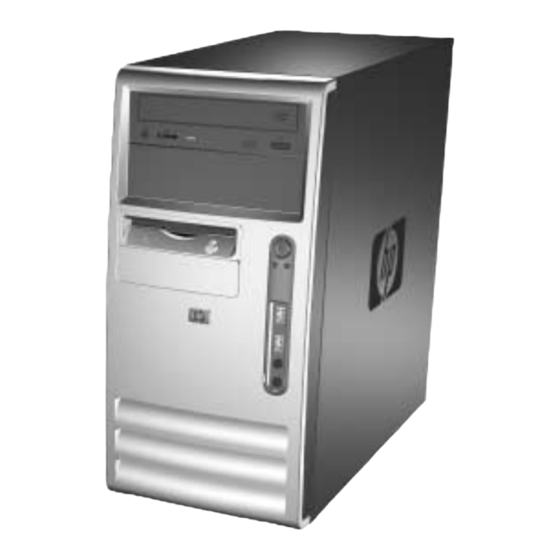

- Seite 1 Hardware-Referenzhandbuch HP Compaq Business Desktops DX6100 Microtower Modell Dokument-Teilenummer: 359724-041 Mai 2004 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells.
- Seite 2 VORSICHT: In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. Ä ACHTUNG: Kennzeichnet eine Anweisung, deren Nichtbeachtung zur Beschädigung von Komponenten oder zum Verlust von Daten führen kann. Hardware-Referenzhandbuch HP Compaq Business Desktops DX6100 Microtower Modell Erste Ausgabe (Mai 2004) Dokument-Teilenummer: 359724-041...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Produktmerkmale Merkmale der Standardkonfiguration ........1–1 Komponenten auf der Vorderseite . - Seite 4 Inhalt A Technische Daten B Austauschen der Batterie C Sicherheitsschlösser Anbringen eines Sicherheitsschlosses ........C–1 Kabelschloss .
-
Seite 5: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale der HP Compaq Microtower Computer sind von Modell zu Modell unterschiedlich. Sie erhalten eine vollständige Auflistung der auf Ihrem Computer installierten Hard- und Software, wenn Sie Diagnostics für Windows ausführen. Anleitungen zur Verwendung dieses Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch auf der Documentation CD. -
Seite 6: Komponenten Auf Der Vorderseite
Produktmerkmale Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Komponenten auf der Vorderseite Optische Laufwerke (CD-ROM-, Auswurftasten der optischen Laufwerke CD-R/RW-, DVD-ROM-, DVD+R/RW- oder CD-RW/DVD-Combo-Laufwerk) LED-Anzeigen für optische Laufwerke Netzschalter Diskettenlaufwerk (optional) Betriebs-LED LED-Anzeige für das Diskettenlaufwerk LED-Anzeige für die Festplatte (optional) -
Seite 7: Komponenten Auf Der Rückseite
Produktmerkmale Komponenten auf der Rückseite Komponenten auf der Rückseite Netzbuchse n RJ-45-Netzwerkanschluss Spannungsumschalter l Paralleler Anschluss c Monitoranschluss PS/2-Mausanschluss PS/2-Tastaturanschluss h Kopfhöreranschluss/Audio-Ausgang USB (Universal Serial Bus) Audio-Eingang Serieller Anschluss Mikrofonbuchse ✎ Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Der Monitoranschluss auf der Systemplatine ist inaktiv, wenn eine PCI-Express-Grafikkarte im Computer eingesetzt ist. -
Seite 8: Tastatur
Produktmerkmale Tastatur Komponenten der Tastatur 1 Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. 2 Editiertasten Dazu gehören folgende Tasten: Einfg, Pos 1, Bild auf, Entf, Ende und Bild ab. 3 Status-LEDs Zeigen den Status der Computer- und Tastatureinstellungen an (Num, Feststelltaste und Rollen). -
Seite 9: Windows Logo-Taste
Produktmerkmale Windows Logo-Taste Sie verwenden die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Informationen zur Position der Windows Logo-Taste finden Sie im Abschnitt „Tastatur“. Funktionen der Windows Logo-Taste Windows Logo-Taste Zeigt das Menü Start an bzw. blendet es aus. Windows Logo-Taste + d Zeigt den Desktop an. -
Seite 10: Besondere Mausfunktionen
Produktmerkmale Besondere Mausfunktionen Die meisten Software-Anwendungen unterstützen die Verwendung einer Maus. Die den Maustasten zugewiesenen Funktionen sind von den verwendeten Software-Anwendungen abhängig. Seriennummer Jeder Computer ist durch eine eindeutige Seriennummer und eine Produkt-ID gekennzeichnet, die sich an der oberen Abdeckung des Computers befinden. -
Seite 11: Hardware-Aufrüstung
Hardware-Aufrüstung Wartungsfunktionen Der Microtower Computer ist mit Funktionen ausgestattet, die das Aufrüsten und Warten erleichtern. Für die meisten in diesem Kapitel beschriebenen Installationsverfahren wird kein Werkzeug benötigt. Warnhinweise und Vorsichtsmaßnahmen Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem Handbuch, bevor Sie mit Aufrüstungsar- beiten beginnen. -
Seite 12: Abnehmen Der Gehäuseabdeckung
Hardware-Aufrüstung Abnehmen der Gehäuseabdeckung So nehmen Sie die Gehäuseabdeckung ab: 1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. 2. Ziehen Sie das Netzkabel aus der Netzsteckdose und vom Computer ab, und trennen Sie alle Verbindungen zu Peripheriegeräten. Ä... -
Seite 13: Abnehmen Der Frontblende
Hardware-Aufrüstung Abnehmen der Frontblende So nehmen Sie die Frontblende ab: 1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. 2. Ziehen Sie das Netzkabel aus der Netzsteckdose und vom Computer ab, und trennen Sie alle Verbindungen zu Peripheriegeräten. -
Seite 14: Installieren Von Zusätzlichem Speicher
Hardware-Aufrüstung Installieren von zusätzlichem Speicher Der Computer ist mit DDR-SDRAM-Speicher ausgestattet (Double Data Rate-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier dem Industriestandard entsprechenden DIMMs bestückt werden. -
Seite 15: Bestücken Von Dimm-Steckplätzen
Hardware-Aufrüstung Die folgenden Prozessorbusfrequenzen sind erforderlich, damit das System die unterstützten Speicherfrequenzen nutzen kann. Speicherfrequenz Erforderliche Prozessorbusfrequenz 333 MHz 533 MHz bzw. 800 MHz 400 MHz 800 MHz Wenn eine Speicherfrequenz mit einer nicht unterstützten Prozessorbusfrequenz kombiniert wird, arbeitet das System mit der höchsten unterstützten Speichergeschwindigkeit. - Seite 16 Hardware-Aufrüstung ■ In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im System bestimmt. Wenn z. B. das System mit einem 333-MHz-DIMM und einem zweiten DIMM mit 400-MHz bestückt ist, arbeitet es mit der langsameren der beiden Geschwindigkeiten. Auf der Systemplatine befinden sich vier DIMM-Steckplätze, also zwei Steckplätze pro Kanal.
-
Seite 17: Installieren Von Ddr-Sdram-Dimms
Hardware-Aufrüstung Installieren von DDR-SDRAM-DIMMs Ä ACHTUNG: Die Kontakte der Speichermodul-Steckplätze sind aus Gold. Wenn Sie den Speicher aufrüsten, müssen Sie darauf achten, dass Sie ebenfalls Speichermodule mit Metallkontakten aus Gold verwenden, um Korrosion und/oder Oxidation zu verhindern, die beim Kontakt von nicht kompatiblen Metallen auftreten können. - Seite 18 Hardware-Aufrüstung 5. Öffnen Sie beide Riegel am Speichermodulsteckplatz 1, und setzen Sie das Speichermodul in den Steckplatz ein 2. Einsetzen eines DIMM ✎ Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein.
-
Seite 19: Austauschen Oder Aufrüsten Eines Laufwerks
Hardware-Aufrüstung Austauschen oder Aufrüsten eines Laufwerks In den Computer können bis zu sechs Laufwerke in verschiedenen Konfigurationen eingebaut werden. In diesem Abschnitt werden die Schritte zum Austauschen oder Aufrüsten der Speicherlaufwerke beschrieben. Für die Führungsschrauben der Laufwerke ist ein Torx-Schraubendreher erforderlich. Ä... -
Seite 20: Ausbauen Eines Laufwerks
Hardware-Aufrüstung Ausbauen eines Laufwerks 1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. 2. Nehmen Sie die Gehäuseabdeckung und die Frontblende ab. 3. - Seite 21 Hardware-Aufrüstung Abziehen der Kabel für das Diskettenlaufwerk Abziehen der Kabel für das Festplattenlaufwerk Hardware-Referenzhandbuch www.hp.com 2–11...
- Seite 22 Hardware-Aufrüstung 4. Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht arretiert. Drücken Sie die Freigaberiegel 1 des Laufwerks, das Sie ausbauen möchten, und ziehen Sie das Laufwerk aus dem Schacht heraus 2. Ausbauen der Laufwerke 5. Entfernen Sie die vier Schrauben (zwei auf jeder Seite) aus dem ursprünglichen Laufwerk.
-
Seite 23: Einbauen Eines Laufwerks
Hardware-Aufrüstung Einbauen eines Laufwerks Ä ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: ■ Wenn Sie eine Festplatte ein- oder ausbauen, fahren Sie das Betriebssystem normal herunter, und schalten Sie den Computer aus. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, darf die Festplatte nicht ausgebaut werden. - Seite 24 Hardware-Aufrüstung 2. Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Hineinschieben der Laufwerke in das Laufwerksgehäuse 2–14 www.hp.com Hardware-Referenzhandbuch...
- Seite 25 Hardware-Aufrüstung 3. Schließen Sie das Netz- und das Datenkabel wieder an das Laufwerk an (siehe die folgenden Abbildungen). Wiederanschließen der Kabel für das optische Laufwerk Hardware-Referenzhandbuch www.hp.com 2–15...
- Seite 26 Hardware-Aufrüstung Wiederanschließen der Kabel für das Diskettenlaufwerk Wiederanschließen der Kabel für das Festplattenlaufwerk 2–16 www.hp.com Hardware-Referenzhandbuch...
- Seite 27 Hardware-Aufrüstung 4. Wenn Sie ein neues Festplattenlaufwerk einbauen, schließen Sie das Datenkabel an die Systemplatine an. ✎ Im Festplattenaustausch-Kit sind mehrere Datenkabel enthalten. Verwenden Sie das Kabel, das genau dem werkseitig installierten Kabel entspricht. ✎ Wenn das System nur über ein SATA-Festplattenlaufwerk verfügt, müssen Sie das Datenkabel des Festplattenlaufwerks an den mit P60 SATA 0 gekennzeichneten Anschluss anschließen, um Leistungsprobleme des Festplattenlaufwerks zu vermeiden.
-
Seite 28: Herausnehmen Oder Einsetzen Einer Erweiterungskarte
Hardware-Aufrüstung Herausnehmen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über zwei PCI-Erweiterungssteckplätze, in die eine Erweiterungskarte mit einer Länge von bis zu 17,46 cm eingesetzt werden kann. Der Computer verfügt außerdem über einen PCI-Express-x1- und einen PCI-Express-x16-Steckplatz. Position der Erweiterungssteckplätze Beschreibung PCI-Erweiterungssteckplatz PCI-Erweiterungssteckplatz... - Seite 29 Hardware-Aufrüstung So gehen Sie zum Herausnehmen, Austauschen oder Hinzufügen einer Erweiterungskarte vor: 1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. 2.
- Seite 30 Hardware-Aufrüstung 4. Bevor Sie eine Erweiterungskarte installieren, müssen Sie die Abdeckung des Erweiterungssteckplatzes oder die vorhandene Erweiterungskarte entfernen. a. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einsetzen, entfernen Sie die entsprechende Abdeckung des Erweiterungssteckplatzes auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckung gerade vom Steckplatz ab, und nehmen Sie sie dann aus dem Gehäuse.
- Seite 31 Hardware-Aufrüstung b. Wenn Sie eine standardmäßige PCI-Erweiterungskarte entfernen, halten Sie die Karte an beiden Enden, und lösen Sie durch vorsichtiges Hin- und Herbewegen die Anschlüsse im Steckplatz. Ziehen Sie die Erweiterungskarte gerade aus dem Steckplatz 1 und dann aus dem Gehäuse 2. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
- Seite 32 Hardware-Aufrüstung c. Wenn Sie eine PCI-Express-Karte entfernen, drücken Sie die Halterung auf der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie durch vorsichtiges Hin- und Herbewegen die Anschlüsse im Steckplatz. Ziehen Sie die Erweiterungskarte gerade aus dem Steckplatz und dann aus dem Gehäuse.
- Seite 33 Hardware-Aufrüstung 6. Wenn Sie eine Karte austauschen oder eine neue Karte einsetzen, halten Sie die Karte über den Steckplatz auf der Systemplatine, und bewegen Sie sie innen gegen das Gehäuse 1, sodass der Anschlussaufsatz der Karte an der Öffnung des Steckplatzes auf der Rückseite des Gehäuses ausgerichtet ist.
- Seite 34 Hardware-Aufrüstung 8. Halten Sie die Erweiterungskartenhalterung gegen das Gehäuse, schieben Sie gleichzeitig den Verriegelungsmechanismus nach unten in Richtung der Erweiterungskarten und Steckplatzabdeckungen 1, um diese zu sichern, und setzen Sie wieder die Schraube 2 ein, um den Verriegelungsmechanismus zu befestigen. Sichern der Erweiterungskarten und Steckplatzabdeckungen 9.
-
Seite 35: Zusammenbauen Des Computers
Hardware-Aufrüstung Zusammenbauen des Computers 1. Stellen Sie das Gehäuse aufrecht. Setzen Sie die drei Nasen auf der rechten Seite der Frontblende 1 in die Schlitze am Gehäuse ein, und drücken Sie die Blende mit der linken Seite 2 gegen das Gehäuse, sodass die Verriegelung einrastet. - Seite 36 Hardware-Aufrüstung 2. Setzen Sie die Gehäuseabdeckung in der richtigen Position im Gehäuse ein, und schieben Sie sie nach hinten 1. Stellen Sie sicher, dass die Bohrung für die Rändelschraube an der Bohrung im Gehäuse ausgerichtet ist, und ziehen Sie die Rändelschraube fest 2.
-
Seite 37: A Technische Daten
Technische Daten HP Compaq Microtower Microtower Abmessungen Höhe 14,5 Zoll 36,8 cm Breite 6,88 Zoll 17,5 cm Tiefe (höherer Wert, wenn eine 16,5 Zoll 42,0 cm Anschluss-Sicherungsvorrichtung angebracht ist) Gewicht 23,8 Pfund 10,82 kg Temperaturbereich 50° bis 95 °F 10° bis 35 °C Betrieb –22°... -
Seite 38: Hp Compaq Microtower (Fortsetzung) Wärmeabstrahlung
Technische Daten HP Compaq Microtower (Fortsetzung) Wärmeabstrahlung Maximal 1.575 BTU/h 462 W Durchschnitt (Ruhezustand) 340 BTU/h 100 W Eingangsspannung 115 V 230 V Netzteil Betriebsspannungsbereich* 90 bis 132 V~ 180 bis 264 V~ Nennspannung 100 bis 127 V~ 200 bis 240 V~... -
Seite 39: B Austauschen Der Batterie
Austauschen der Batterie Die mitgelieferte Batterie versorgt die Echtzeituhr des Computers mit Strom. Tauschen Sie die im Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit einer Lithium-Knopfzelle mit 3 Volt geliefert. ✎ Die Lebensdauer der Lithiumbatterie kann verlängert werden, indem der Computer an eine Strom führende Netzsteckdose angeschlossen wird bzw. - Seite 40 Austauschen der Batterie Batterien und Akkus dürfen nicht mit dem Hausmüll entsorgt werden. Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder setzen Sie sich bezüglich der Entsorgung mit einem Servicepartner in Verbindung. Ä ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
- Seite 41 Austauschen der Batterie Typ 1 a. Nehmen Sie die Batterie nach oben aus der Halterung heraus. Herausnehmen einer Knopfzelle (Typ 1) b. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
- Seite 42 Austauschen der Batterie Typ 2 a. Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie hinausstehende Metallklammer. Wenn die Batterie frei gegeben wird, nehmen Sie sie nach oben heraus 1. b. Um die neue Batterie einzusetzen, schieben Sie sie mit dem Pluspol nach oben an einer Seite unter die Nase der Halterung.
- Seite 43 Austauschen der Batterie Typ 3 a. Drücken Sie die Halteklammer 1 der Batterie nach hinten, und nehmen Sie die Batterie heraus 2. b. Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Herausnehmen einer Knopfzelle (Typ 3) ✎...
-
Seite 44: Anbringen Eines Sicherheitsschlosses
Sicherheitsschlösser Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Microtower-Computers verwendet werden. ✎ Eine Anschluss-Sicherungsvorrichtung (nicht abgebildet) ist ebenfalls erhältlich. Weitere Informationen finden Sie auf der www.hp.com HP Website unter Kabelschloss Anbringen eines Kabelschlosses Hardware-Referenzhandbuch www.hp.com C–1... -
Seite 45: Vorhängeschloss
Sicherheitsschlösser Vorhängeschloss Anbringen eines Vorhängeschlosses C–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 46: D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um Schäden durch elektrostatische Entladungen zu vermeiden:... -
Seite 47: Erdungsmethoden
Elektrostatische Entladung Erdungsmethoden Es gibt mehrere Erdungsmethoden. Verwenden Sie eine oder mehrere der folgenden Erdungsmethoden, bevor Sie empfindliche Komponenten berühren oder installieren: ■ Verwenden Sie ein Antistatikarmband, das über ein Erdungskabel an eine geerdete Workstation bzw. ein geerdetes Computergehäuse angeschlossen ist. Antistatikarmbänder sind flexible Bänder mit einem Mindestwiderstand von 1 MOhm +/–10% im Erdungskabel. -
Seite 48: E Allgemeine Pflegehinweise Und Transportvorbereitung
Allgemeine Pflegehinweise und Transportvorbereitung Allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise bei der Pflege Ihres Computers und Monitors: ■ Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie auf der Rückseite des Computers und über dem Monitor ungefähr 10,0 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. -
Seite 49: Vorsichtsmaßnahmen Für Optische Laufwerke
Allgemeine Pflegehinweise und Transportvorbereitung ■ Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ❏ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab. Reinigungsmittel können die Beschichtung angreifen und beschädigen. ❏ Reinigen Sie von Zeit zu Zeit die Lüftungsschlitze auf der Vorder- und Rückseite des Computers. -
Seite 50: Sicherheit
Allgemeine Pflegehinweise und Transportvorbereitung Sicherheit Wenn Fremdkörper oder Flüssigkeiten in das Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Servicepartner prüfen. Transportvorbereitung Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise: 1. -
Seite 51: Index
Index DIMMs Siehe Speicher Abdeckung Diskettenlaufwerk Abnehmen 2–2 Auswurftaste 1–2 Wiederanbringen 2–26 Einbauen 2–9 Abnehmen LED-Anzeige 1–2 Frontblende 2–3 Position 2–9 Gehäuseabdeckung 2–2 DVD+R/RW-Laufwerk Anwendungs-Taste 1–4 Einbauen 2–9 Audio-Anschluss 1–3 Position 2–9 Aufheben der Abdeckungssperre C–1 DVD-ROM-Laufwerk Ausbauen Einbauen 2–9 Laufwerke 2–10 Position 2–9 Batterieaustausch B–1... - Seite 52 Index Frontblende Definition 1–2 Abnehmen 2–3 Einbauen 2–13 Wiederanbringen 2–25 LED-Anzeige 1–2 Position 2–9 Herausnehmen Erweiterungskarte 2–18 Paralleler Anschluss 1–3 Erweiterungssteckplatz, Abdeckung 2–20 PCI-Karte PCI-Express-Karte 2–22 Siehe Erweiterungskarte Installieren RJ-45-Anschluss 1–3 Speicher 2–4 Rückseite, Komponenten 1–3 Komponenten SATA-Controller 2–17 Rückseite 1–3 Schlösser Tastatur 1–4 Kabelschloss C–1...
- Seite 53 Index USB-Anschlüsse Wiederherstellen der Software 2–17 Rückseite 1–3 Windows Logo-Taste Vorderseite 1–2 Funktionen 1–5 Positon 1–4 Vorderseite, Komponenten 1–2 Hardware-Referenzhandbuch www.hp.com Index–3...
