9.

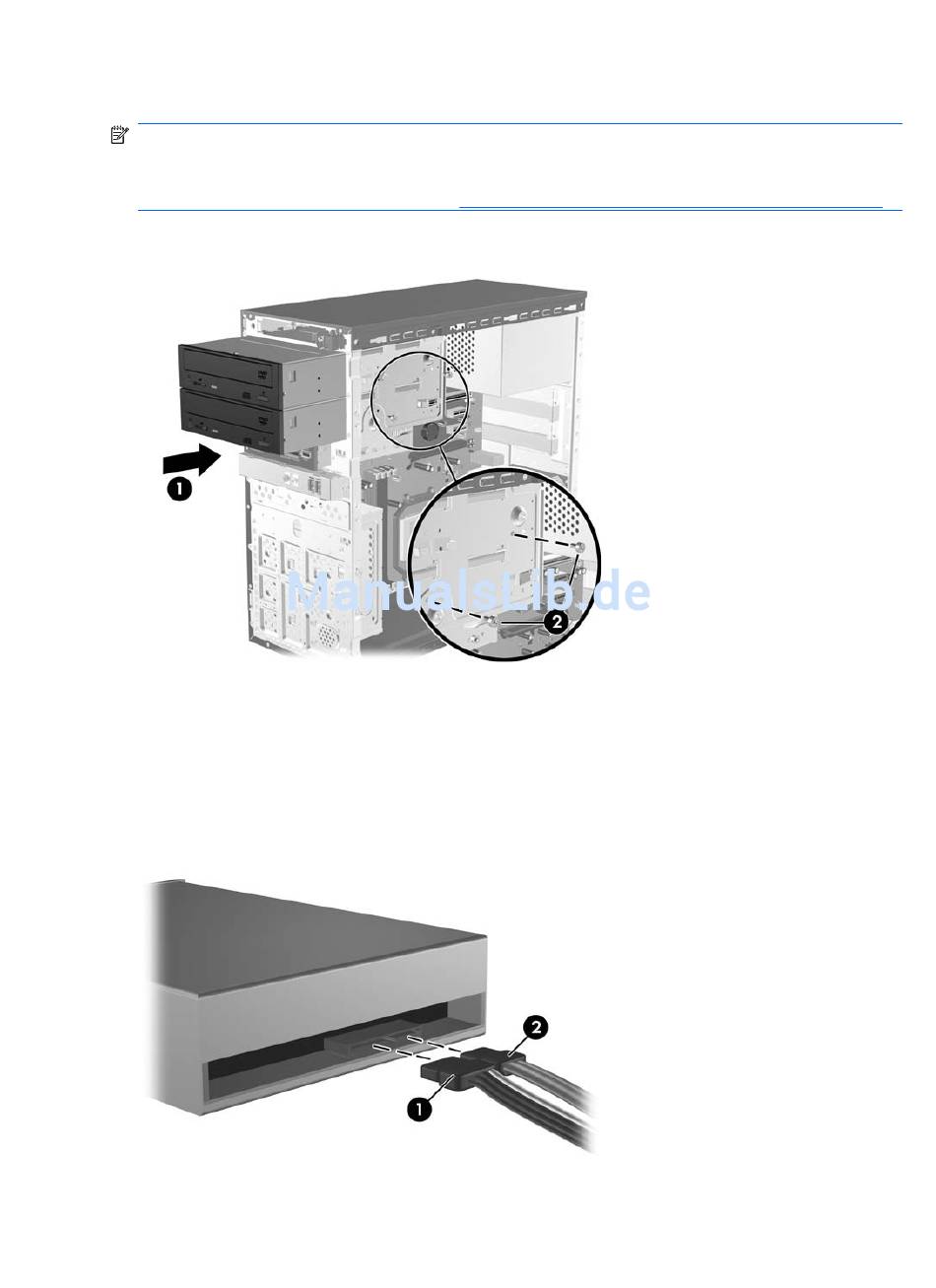

Schieben Sie das Laufwerk durch die Gehäusevorderseite in das Gehäuse (1), bis die
Laufwerksblende mit der Frontblende des Computers eine Ebene bildet. Bringen Sie anschließend
die M3-Befestigungsschraube mit metrischem Gewinde (2) wie in der Abbildung unten gezeigt an.
HINWEIS:
zusätzliche Laufwerke, die bei Bedarf verwendet werden können. Die M3-Befestigungsschrauben
mit metrischem Gewinde für optische Laufwerke sind schwarz. Eine Abbildung der Position der
Befestigungsschrauben finden Sie unter
Abbildung 2-20
10.
Bei einer Systemkonfiguration mit nur einem optischen Laufwerk schließen Sie das SATA-
Datenkabel an den weißen Anschluss auf der Systemplatine an, der als SATA1 gekennzeichnet
ist. Wenn Sie ein zweites optisches Laufwerk einbauen, schließen Sie das SATA-Datenkabel an
den orangefarbenen Anschluss auf der Systemplatine an, der als SATA3 gekennzeichnet ist.
11.
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen
Laufwerks an.
Abbildung 2-21
12.
Bringen Sie die Frontblende und die Gehäuseabdeckung wieder an.
32
Kapitel 2 Hardware-Aufrüstung
An der Innenseite der Frontblende befinden sich Befestigungsschrauben für
Einbauen des optischen Laufwerks
Anschließen der Strom- und Datenkabel
„Einbauen von zusätzlichen Laufwerken" auf Seite
26.
