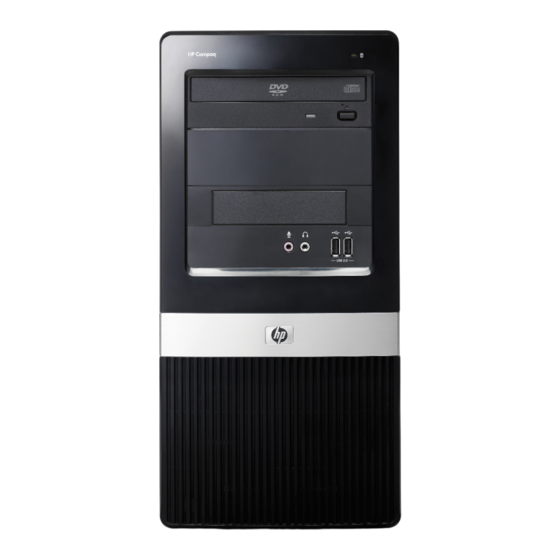

HP Compaq dx2420 Hardware-Referenzhandbuch

Business pc
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Hardware-Referenzhandbuch – dx2420
Microtower-Modell
HP Compaq Business PC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Compaq dx2420

Inhaltszusammenfassung für HP Compaq dx2420

  • Seite 1 Hardware-Referenzhandbuch – dx2420 Microtower-Modell HP Compaq Business PC...
  • Seite 2 Erfüllungsgehilfen von HP beruht, unberührt. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Ohne schriftliche Genehmigung der Hewlett-Packard Company darf dieses Dokument weder kopiert noch in anderer Form vervielfältigt oder übersetzt werden. Hardware-Referenzhandbuch HP Compaq Business PC dx2420 Microtower-Modell Erste Ausgabe (Januar 2009) Dokumenten-Teilenummer: 530653-041...

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Speicherkarten-Lesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows-Logo-Taste ................. 6 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Warnhinweise und Vorsichtsmaßnahmen ....................
  • Seite 6 Anhang B Batterieaustausch Anhang C Externe Sicherheitsgeräte Anbringen eines Sicherheitsschlosses ....................48 Kabel-Diebstahlsicherung ....................48 Vorhängeschloss ....................... 49 Sicherheitsschloss für HP Business PC ................49 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............52 Erdungsmethoden ..........................52 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................

  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale der HP Compaq Microtower variieren von Modell zu Modell. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle). Anleitungen zur Verwendung des Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch.

  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optische Laufwerke 5,25" LED-Anzeige des Festplattenlaufwerks LED-Anzeigen für optische Laufwerke Auswurftasten für optische Laufwerke 3,5-Zoll-Speicherkarten-Lesegerät (optional) Kopfhöreranschluss Mikrofonanschluss...

  • Seite 9: Komponenten Des Speicherkarten-Lesegeräts

    Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-3 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-2 Komponenten des Speicherkarten-Lesegeräts Steckplatz Karten ●...

  • Seite 10: Komponenten Auf Der Rückseite

    Komponenten auf der Rückseite Abbildung 1-4 Komponenten auf der Rückseite Tabelle 1-3 Komponenten auf der Rückseite Netzkabelanschluss Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Spannungsumschalter Mikrofonanschluss Audio-Eingang (blau) Universal Serial Bus (USB) RJ-45-Netzwerkanschluss VGA-Monitoranschluss (blau) PS/2-Mausanschluss (grün) PS/2-Tastaturanschluss (lila) HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.

  • Seite 11: Tastatur

    Tastatur Abbildung 1-5 Tastaturkomponenten Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen).

  • Seite 12: Verwenden Der Windows-Logo-Taste

    Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP und Microsoft Windows Vista verfügbar.

  • Seite 13: Position Der Seriennummer

    Position der Seriennummer Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf der Gehäuseoberseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Abbildung 1-6 Position von Seriennummer und Produkt-ID DEWW Position der Seriennummer...

  • Seite 14: Hardware-Aufrüstung

    Hardware-Aufrüstung Warnhinweise und Vorsichtsmaßnahmen Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem Handbuch, bevor Sie mit Aufrüstungsarbeiten beginnen. VORSICHT! So verringern Sie das Risiko von Verletzungen durch Stromschlag, heiße Oberflächen oder Feuer: Ziehen Sie den Netzstecker aus der Steckdose, und warten Sie, bis die internen Komponenten des Computers abgekühlt sind, bevor Sie sie berühren.

  • Seite 15: Entfernen Der Abdeckung

    Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 16: Anbringen Der Abdeckung

    Anbringen der Abdeckung Setzen Sie die Abdeckung auf das Gehäuse, wobei ca. 1,3 cm der Abdeckung am hinteren Rand des Computers überstehen. Schieben Sie sie dann in die richtige Position (1). Stellen Sie sicher, dass das Loch für die Schraube am Loch im Gehäuse ausgerichtet ist, und ziehen Sie die Schraube (2) fest. Abbildung 2-2 Anbringen der Abdeckung Kapitel 2 Hardware-Aufrüstung...

  • Seite 17: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 18: Entfernen Der Laufwerksblenden

    Entfernen der Laufwerksblenden Bei einigen Modellen gibt es Laufwerksblenden, die die externen 3,5-Zoll- und 5,25-Zoll- Laufwerksschächte abdecken und vor dem Installieren eines Laufwerks entfernt werden müssen. Entfernen Sie die Frontblende. Zum Entfernen der unteren 5,25-Zoll-Laufwerksblende kippen und ziehen Sie vorsichtig die Laufwerksblende, bis sie sich von der Frontblende (1) lösen lässt.

  • Seite 19: Anbringen Der Frontblende

    Anbringen der Frontblende Hängen Sie die drei Nasen auf der linken Seite der Blende in die Schlitze am Gehäuse ein (1), und drehen Sie die Blende von links nach rechts (2), so dass sie einrastet. Abbildung 2-5 Anbringen der Frontblende DEWW Anbringen der Frontblende...

  • Seite 20: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-DIMMs bestückt werden.

  • Seite 21: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich zwei DIMM-Steckplätze, d. h. ein Steckplatz pro Kanal. Die Steckplätze sind mit DIMM1 und DIMM2 gekennzeichnet. Der Steckplatz DIMM1 ist Speicherkanal A zugeordnet, während Steckplatz DIMM2 für Speicherkanal B reserviert ist. Abbildung 2-6 Position der DIMM-Steckplätze Tabelle 2-1 Position der DIMM-Steckplätze...

  • Seite 22: Einsetzen Von Dimms

    Mode zur Verfügung. Wenn ein Kanal mehr Speicher aufweist als der andere, sollte der größere Speicher Kanal A zugewiesen werden. ● In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im System bestimmt. Einsetzen von DIMMs ACHTUNG: Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen und ca.
  • Seite 23 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-7 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Wenn Sie eine Dual Channel-Speicherkonfiguration erstellen möchten, muss die Speicherkapazität von Kanal A gleich der Speicherkapazität von Kanal B sein.

  • Seite 24: Entfernen Oder Einsetzen Einer Erweiterungskarte

    Entfernen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über einen Standard-PCI-Erweiterungssteckplatz, in den eine Erweiterungskarte mit einer maximalen Länge von 17,46 cm eingesetzt werden kann. Darüber hinaus stehen zwei PCI- Express-x1-Erweiterungssteckplätze sowie ein PCI-Express-x16-Erweiterungssteckplatz zur Verfügung. Abbildung 2-8 Position der Erweiterungssteckplätze Tabelle 2-2 Position der Erweiterungssteckplätze Beschreibung...
  • Seite 25 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den zugehörigen Ausgang auf der Gehäuserückseite.
  • Seite 26 HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz installieren, müssen Sie die Metallschutzabdeckung auf der Rückseite, die den Erweiterungssteckplatz schützt, mit einem Schlitzschraubendreher entfernen. Vergewissern Sie sich, dass Sie die richtige Schutzabdeckung für den Steckplatz entfernen, in den Sie die Erweiterungskarte einbauen möchten.
  • Seite 27 Wenn Sie eine PCI-Standardkarte entfernen, halten Sie sie an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt. Abbildung 2-11 Entfernen einer PCI-Standarderweiterungskarte Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her.
  • Seite 28 Wenn Sie keine neue Erweiterungskarte einbauen, bringen Sie die Steckplatzabdeckung an, um den freien Steckplatz zu schützen. ACHTUNG: Nach dem Herausnehmen einer Erweiterungskarte müssen Sie entweder eine neue Karte einsetzen oder den Erweiterungssteckplatz mit einer Abdeckung verschließen, damit eine ordnungsgemäße Kühlung der internen Komponenten während des Betriebs gewährleistet ist. Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine.
  • Seite 29 Bringen Sie die Steckplatzverriegelung wieder an, und schrauben Sie sie mit der zuvor gelösten Schraube fest. Abbildung 2-14 Befestigen von Erweiterungskarten und Steckplatzabdeckungen Schließen Sie ggf. externe Kabel an die eingesetzte Erweiterungskarte an. Schließen Sie ggf. interne Kabel an die Systemplatine an. Bringen Sie die Abdeckung des Computers wieder an.

  • Seite 30: Position Der Laufwerke

    Position der Laufwerke Abbildung 2-15 Position der Laufwerke Zwei externe 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (abgebildet sind optische Laufwerke) Ein externer 3,5-Zoll-Laufwerksschacht für optionales Laufwerk (Speicherkarten-Lesegerät abgebildet) Primärer interner 3,5-Zoll-Festplattenlaufwerksschacht Sekundärer interner 3,5-Zoll-Festplattenlaufwerksschacht für optionale Festplatten Führen Sie Computer Setup aus, um die Typen und die Speicherkapazitäten der in Ihren Computer eingebauten Speichergeräte zu ermitteln.

  • Seite 31: Einbauen Von Zusätzlichen Laufwerken

    Einbauen von zusätzlichen Laufwerken Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA1 gekennzeichnet ist. ● Schließen Sie das erste optische SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der mit SATA2 bezeichnet ist.
  • Seite 32 ACHTUNG: So vermeiden Sie Datenverlust bzw. die Beschädigung von Computer oder Laufwerk: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden. Bevor Sie ein Laufwerk berühren, muss sichergestellt sein, dass Sie nicht elektrostatisch aufgeladen sind.

  • Seite 33: Laufwerksverbindungen Der Systemplatine

    Laufwerksverbindungen der Systemplatine In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw. aufgeführt. Abbildung 2-17 Laufwerksverbindungen der Systemplatine Tabelle 2-3 Laufwerksverbindungen der Systemplatine Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe Speicherkarten-Lesegerät JUSB2 Weiß Diskettenlaufwerk FDD1 Schwarz SATA1 SATA1...

  • Seite 34: Herausnehmen Eines Optischen Laufwerks

    Herausnehmen eines optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. So bauen Sie ein optisches Laufwerk aus: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 35 Entfernen Sie die zwei Schrauben, mit der das Laufwerk im Laufwerkskäfig (1) befestigt ist, und schieben Sie das Laufwerk anschließend aus der Gehäusevorderseite (2). Abbildung 2-19 Herausnehmen des optischen Laufwerks DEWW Einbauen von zusätzlichen Laufwerken...

  • Seite 36: Einbauen Eines Optischen Laufwerks In Den 5,25-Zoll-Laufwerksschacht

    Einbauen eines optischen Laufwerks in den 5,25-Zoll-Laufwerksschacht So bauen Sie ein optionales optisches 5,25-Zoll-Laufwerk ein: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 37 Schieben Sie das Laufwerk durch die Gehäusevorderseite (1) in das Gehäuse, bis die Laufwerksblende mit der Frontblende des Computers eine Ebene bildet. Bringen Sie anschließend die zwei M3-Befestigungsschrauben mit metrischem Gewinde (2), wie in der Abbildung unten gezeigt, an. HINWEIS: An der Innenseite der Frontblende befinden sich Befestigungsschrauben für zusätzliche Laufwerke, die bei Bedarf verwendet werden können.

  • Seite 38: Ausbauen Eines Externen 3,5-Zoll-Laufwerks

    Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Das Laufwerk wird automatisch erkannt und der Computer neu konfiguriert. Ausbauen eines externen 3,5-Zoll-Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen.

  • Seite 39: Einbauen Eines Laufwerks In Den Externen 3,5-Zoll-Laufwerksschacht

    Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 2-23 Abziehen des Kabels eines Speicherkarten-Lesegeräts Entfernen Sie die beiden Schrauben, mit denen das Laufwerk im Schacht befestigt ist (1), und schieben Sie anschließend das Laufwerk nach vorne aus dem Schacht (2). Abbildung 2-24 Herausnehmen eines 3,5-Zoll-Geräts (Speicherkarten-Lesegerät abgebildet) Einbauen eines Laufwerks in den externen 3,5-Zoll-Laufwerksschacht...
  • Seite 40 Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
  • Seite 41 Schließen Sie die Laufwerkskabel an: Beim Einbau eines Diskettenlaufwerks schließen Sie die Strom- und Datenkabel auf der Rückseite des Laufwerks an und verbinden das andere Ende des Datenkabels mit dem Anschluss auf der Systemplatine, der als FDD1 bezeichnet ist. Ein Speicherkarten-Lesegerät schließen Sie an, indem Sie das USB-Kabel des Speicherkarten-Lesegeräts an den USB-Anschluss auf der Systemplatine anschließen, der als JUSB2 gekennzeichnet ist.

  • Seite 42: Ausbauen Eines Internen 3,5-Zoll-Festplattenlaufwerks

    Ausbauen eines internen 3,5-Zoll-Festplattenlaufwerks HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Wenn Sie die primäre Festplatte austauschen, stellen Sie außerdem sicher, dass Sie einen Wiederherstellungs-CD-Satz erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen.
  • Seite 43 Drücken Sie den Riegel seitlich am Festplatten-Laufwerkskäfig (1) nach unten, und schieben Sie den Laufwerkskäfig von der Gehäuseunterseite (2) weg (siehe Abbildung unten). Abbildung 2-27 Entriegeln des Laufwerkskäfigs für Festplatten Heben Sie den Festplatten-Laufwerkskäfig aus dem Gehäuse heraus. Abbildung 2-28 Ausbauen des Laufwerkskäfigs für Festplatten DEWW Einbauen von zusätzlichen Laufwerken...
  • Seite 44 Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks Abbildung 2-29 Abziehen der Kabel eines Festplattenlaufwerks Entfernen Sie die vier Schrauben, mit denen die Festplatte am Festplatten-Laufwerkskäfig befestigt ist (1), und schieben Sie anschließend die Festplatte aus dem Laufwerkskäfig (2). Abbildung 2-30 Ausbauen der Festplatte Kapitel 2 Hardware-Aufrüstung...

  • Seite 45: Installieren Eines Internen 3,5-Zoll-Festplattenlaufwerks

    Installieren eines internen 3,5-Zoll-Festplattenlaufwerks Führen Sie die unter „Ausbauen eines internen 3,5-Zoll-Festplattenlaufwerks“ auf Seite 36 angegebenen Schritte aus, um den Festplatten-Laufwerkskäfig und - bei Bedarf - die vorhandene Festplatte auszubauen. Schieben Sie das neue Laufwerk in den Festplatten-Laufwerkskäfig (1). Richten Sie das Laufwerk dabei mit den vier Schraubenlöchern am Laufwerkskäfig aus.
  • Seite 46 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. Abbildung 2-32 Anschließen der Kabel eines Festplattenlaufwerks ACHTUNG: Ein SATA-Datenkabel darf nie enger als 30 mm im Radius gebogen werden. Eine engere Schlaufe kann zum Bruch der inneren Kabel führen. Setzen Sie den Festplatten-Laufwerkskäfig in das Gehäuse ein (1), und schieben Sie ihn anschließend nach unten in Richtung Gehäuseunterseite, bis er einrastet (2).
  • Seite 47 Bringen Sie die beiden Schrauben an, mit denen der Festplatten-Laufwerkskäfig am Gehäuse befestigt wird. Abbildung 2-34 Festschrauben des Laufwerkskäfigs für Festplatten Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine. HINWEIS: Wenn Ihr System nur über eine einzige SATA-Festplatte verfügt, muss das Datenkabel der Festplatte an den dunkelblauen Anschluss auf der Systemplatine angeschlossen...

  • Seite 48: Anhang A Technische Daten

    Technische Daten Tabelle A-1 Technische Daten Abmessungen Desktop 14,76 Zoll 37,5 cm Höhe 6,98 Zoll 17,73 cm Breite 16,88 Zoll 42,87 cm Tiefe Gewicht 23,5 lb 10,66 kg Temperaturbereich 50° bis 95 °F 10° bis 35 °C Betrieb -22° bis 140 °F -30 °...
  • Seite 49 Tabelle A-1 Technische Daten (Fortsetzung) Nominaler Eingangsstrom (maximal) 8 A bei 100 4 A bei 200 Volt Wechselstrom Volt Wechselstrom Dieses Gerät verfügt über ein Netzteil mit passiver Leistungsfaktorkorrektur. Die Leistungsfaktorkorrektur ist nur im 230-V- Betriebsmodus verfügbar. Dadurch erfüllt das System die Anforderungen für das zum Gebrauch in Ländern der Europäischen Union vorgeschriebene CE-Zeichen.

  • Seite 50: Anhang B Batterieaustausch

    Batterieaustausch Die mitgelieferte Batterie versorgt die Echtzeituhr des Computers mit Strom. Tauschen Sie die im Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit einer Lithium-Knopfzelle mit 3 Volt geliefert. VORSICHT! Der Computer ist mit einer internen Lithium-Mangandioxid-Batterie ausgestattet. Falls die Batterie nicht sachgemäß...
  • Seite 51 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
  • Seite 52 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ 2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 53 Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Entsprechende Anleitungen finden Sie im Computer Setup (F10) Utility-Handbuch. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. DEWW...

  • Seite 54: Anhang C Externe Sicherheitsgeräte

    Externe Sicherheitsgeräte HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch und im Desktop Management-Handbuch. Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Kabel-Diebstahlsicherung Abbildung C-1 Anbringen einer Kabel-Diebstahlsicherung Anhang C Externe Sicherheitsgeräte DEWW...

  • Seite 55: Vorhängeschloss

    Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand DEWW Anbringen eines Sicherheitsschlosses...
  • Seite 56 Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse Anhang C Externe Sicherheitsgeräte DEWW...
  • Seite 57 Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung C-6 Aktivieren des Schlosses DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 58: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 59 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden...

  • Seite 60: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 61 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. Standby. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.

  • Seite 62: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
  • Seite 63 HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. DEWW Transportvorbereitung...
