Ein- und Ausbauen von Laufwerken
Beachten Sie die folgenden Hinweise, wenn Sie zusätzliche Laufwerke in Ihren Computer einbauen:
●
Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem primären dunkelblauen
SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist.
●
Schließen Sie ein optisches SATA-Laufwerk an den weißen SATA-Anschluss auf der
Systemplatine an, der als SATA1 bezeichnet ist.
●
Schließen Sie Geräte in der Reihenfolge SATA0, SATA1, SATA2 und dann SATA3 an.
●
Verbinden Sie ein eSATA-Adapterkabel mit dem orangefarbenen SATA3-Anschluss.
HINWEIS:
Computers installiert. Sie müssen den SATA3-Anschluss so einstellen, dass er in Computer Setup
als eSATA funktioniert. Wählen Sie Storage (Speicher) > Storage Options (Speicheroptionen) >
eSATA Port (eSATA-Anschluss), um den SATA3-Anschluss neu zu konfigurieren. Weitere
Informationen finden Sie im
●
Schließen Sie ein USB-Kabel des Speicherkarten-Lesegeräts an den USB-Anschluss auf der
Systemplatine an, der als MEDIA gekennzeichnet ist. Wenn das Speicherkarten-Lesegerät über
einen 1394-Anschluss verfügt, verbinden Sie das 1394-Kabel mit der 1394-PCI-Karte.
●
Das System unterstützt keine parallelen optischen ATA (PATA)-Laufwerke oder PATA-Festplatten.
●
Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig
korrekt ausgerichtet ist und fest sitzt. Im Lieferumfang sind zusätzliche Führungsschrauben für die
externen Laufwerksschächte enthalten (vier 6-32-Führungsschrauben zur isolierten Montage und
acht metrische M3-Führungsschrauben), die jeweils an der Seite der Laufwerksschächte befestigt
sind. Die Führungsschrauben zur isolierten Montage mit 6-32-Gewinde werden für eine sekundäre
Festplatte benötigt. Alle anderen Laufwerke (außer das primäre Festplattenlaufwerk) verwenden
metrische M3-Schrauben. Die im Lieferumfang enthaltenen metrischen Schrauben sind schwarz
und die Schrauben zur isolierten Montage sind silber und blau. Wenn Sie das primäre
Festplattenlaufwerk wieder einsetzen, müssen Sie die vier silbernen und blauen 6-32-
Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen
Festplatte anbringen.
Abbildung 2-17
24
Kapitel 2 Hardware-Aufrüstung
Der eSATA-Adapter wird in einen der Erweiterungssteckplätze auf der Rückseite des
Computer Setup (f10) Utility-Handbuch

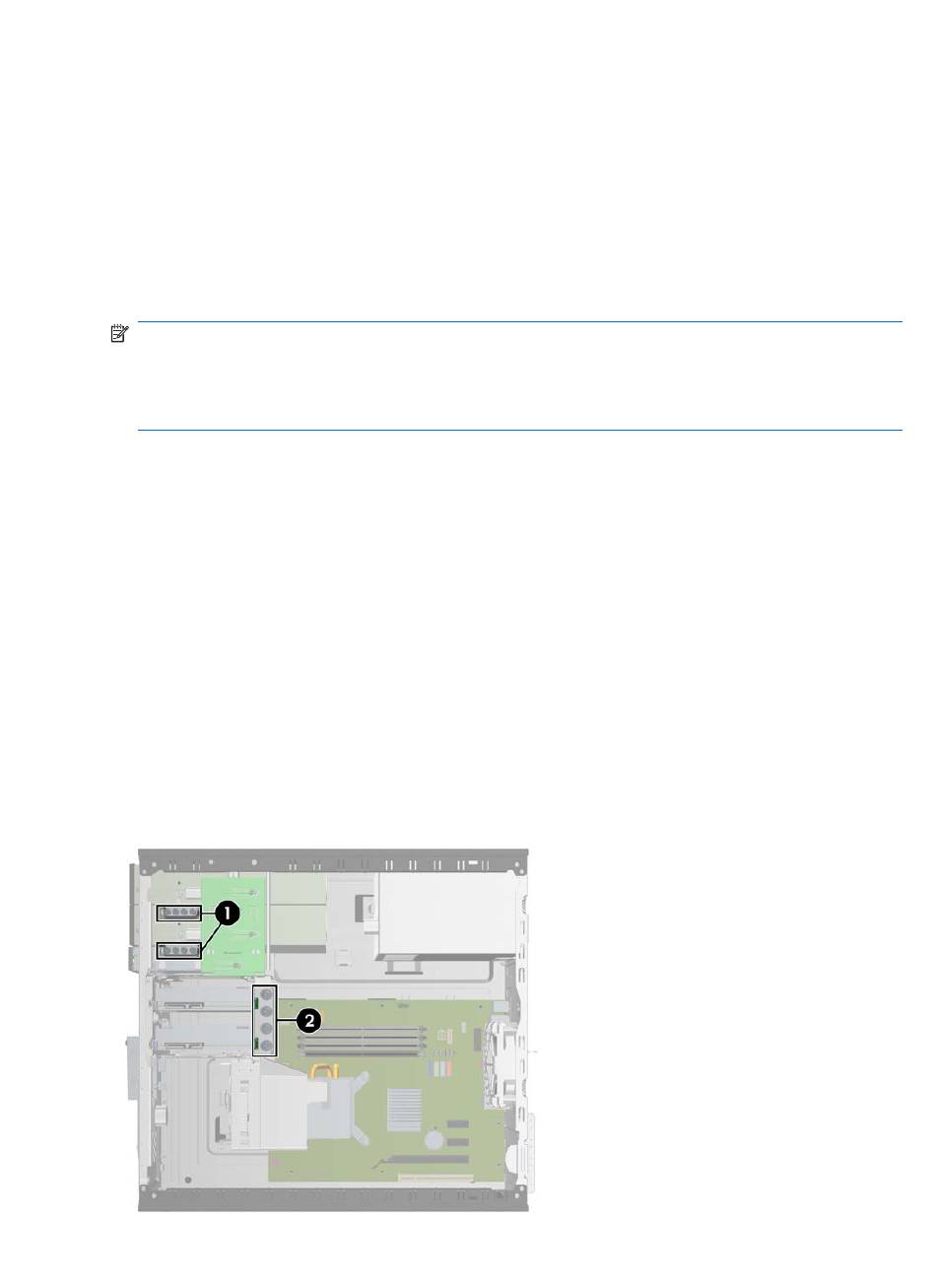

Position der zusätzlichen Führungsschrauben
.
