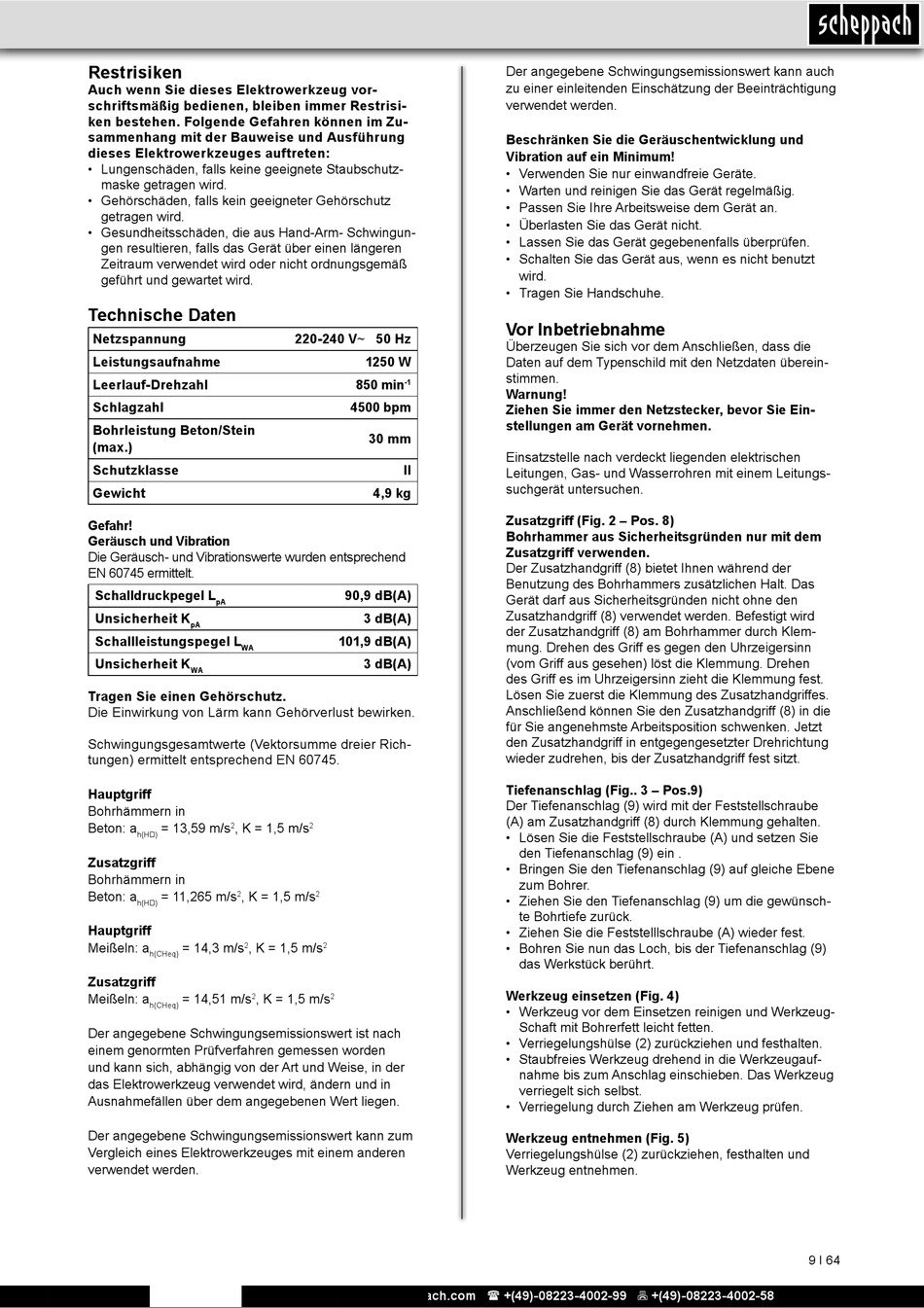

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
• Lungenschäden, falls keine geeignete Staubschutz-
maske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
• Gesundheitsschäden, die aus Hand-Arm- Schwingun-
gen resultieren, falls das Gerät über einen längeren
Zeitraum verwendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.

Technische Daten

Netzspannung
Leistungsaufnahme
Leerlauf-Drehzahl
Schlagzahl
Bohrleistung Beton/Stein
(max.)
Schutzklasse
Gewicht
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend
EN 60745 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 60745.
Hauptgriff
Bohrhämmern in
Beton: a = 13,59 m/s , K = 1,5 m/s
2
h(HD)
Zusatzgriff
Bohrhämmern in
Beton: a = 11,265 m/s , K = 1,5 m/s
2
h(HD)
Hauptgriff
Meißeln: a = 14,3 m/s , K = 1,5 m/s
2
h(CHeq)
Zusatzgriff
Meißeln: a = 14,51 m/s , K = 1,5 m/s
2
h(CHeq)
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, ändern und in
Ausnahmefällen über dem angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert kann zum
Vergleich eines Elektrowerkzeuges mit einem anderen
verwendet werden.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
220-240 V~ 50 Hz
1250 W
850 min
-1
4500 bpm
30 mm
II
4,9 kg
90,9 dB(A)
3 dB(A)
101,9 dB(A)
3 dB(A)
2
2
2
2
Der angegebene Schwingungsemissionswert kann auch
zu einer einleitenden Einschätzung der Beeinträchtigung
verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten überein-
stimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Ein-
stellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektrischen
Leitungen, Gas- und Wasserrohren mit einem Leitungs-
suchgerät untersuchen.
Zusatzgriff (Fig. 2 – Pos. 8)
Bohrhammer aus Sicherheitsgründen nur mit dem
Zusatzgriff verwenden.
Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung des Bohrhammers zusätzlichen Halt. Das
Gerät darf aus Sicherheitsgründen nicht ohne den
Zusatzhandgriff (8) verwendet werden. Befestigt wird
der Zusatzhandgriff (8) am Bohrhammer durch Klem-
mung. Drehen des Griff es gegen den Uhrzeigersinn
(vom Griff aus gesehen) löst die Klemmung. Drehen
des Griff es im Uhrzeigersinn zieht die Klemmung fest.
Lösen Sie zuerst die Klemmung des Zusatzhandgriffes.
Anschließend können Sie den Zusatzhandgriff (8) in die
für Sie angenehmste Arbeitsposition schwenken. Jetzt
den Zusatzhandgriff in entgegengesetzter Drehrichtung
wieder zudrehen, bis der Zusatzhandgriff fest sitzt.
Tiefenanschlag (Fig.. 3 – Pos.9)
Der Tiefenanschlag (9) wird mit der Feststellschraube
(A) am Zusatzhandgriff (8) durch Klemmung gehalten.
• Lösen Sie die Feststellschraube (A) und setzen Sie
den Tiefenanschlag (9) ein .
• Bringen Sie den Tiefenanschlag (9) auf gleiche Ebene
zum Bohrer.
• Ziehen Sie den Tiefenanschlag (9) um die gewünsch-
te Bohrtiefe zurück.
• Ziehen Sie die Feststelllschraube (A) wieder fest.
• Bohren Sie nun das Loch, bis der Tiefenanschlag (9)
das Werkstück berührt.
Werkzeug einsetzen (Fig. 4)
• Werkzeug vor dem Einsetzen reinigen und Werkzeug-
Schaft mit Bohrerfett leicht fetten.
• Verriegelungshülse (2) zurückziehen und festhalten.
• Staubfreies Werkzeug drehend in die Werkzeugauf-
nahme bis zum Anschlag einschieben. Das Werkzeug
verriegelt sich selbst.
• Verriegelung durch Ziehen am Werkzeug prüfen.
Werkzeug entnehmen (Fig. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.
