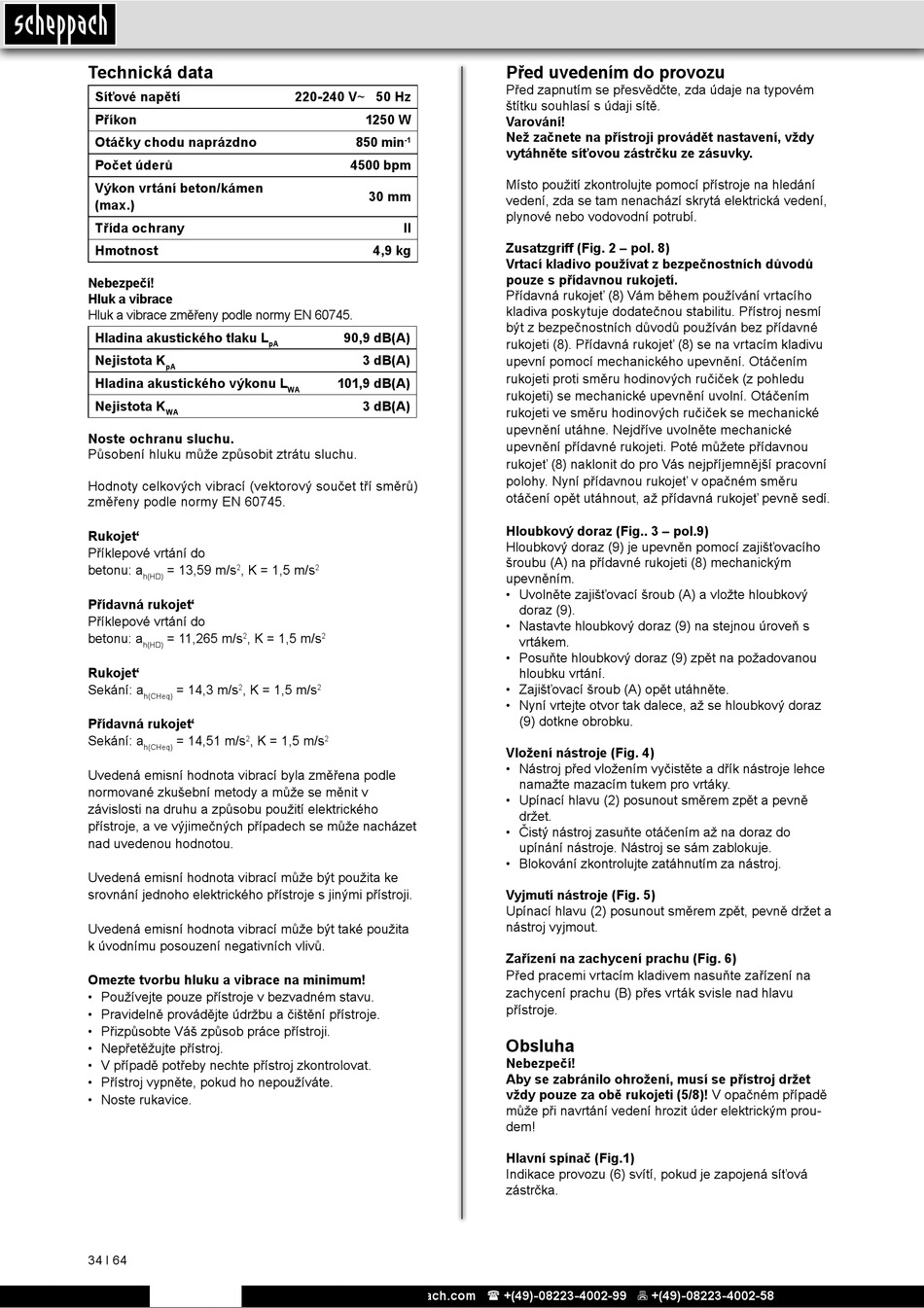

Technická Data; Před Uvedením Do Provozu - Scheppach 5907902901 Originalbetriebsanleitung

Technická data
Síťové napětí
Příkon
Otáčky chodu naprázdno
Počet úderů
Výkon vrtání beton/kámen
(max.)
Třída ochrany
Hmotnost
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
Nejistota K
pA
Hladina akustického výkonu L
Nejistota K
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří směrů)
změřeny podle normy EN 60745.
Rukojet'
Příklepové vrtání do
betonu: a = 13,59 m/s , K = 1,5 m/s
2
h(HD)
Přídavná rukojet'
Příklepové vrtání do
betonu: a = 11,265 m/s , K = 1,5 m/s
2
h(HD)
Rukojet'
Sekání: a = 14,3 m/s , K = 1,5 m/s
2
h(CHeq)
Přídavná rukojet'
Sekání: a = 14,51 m/s , K = 1,5 m/s
2
h(CHeq)
Uvedená emisní hodnota vibrací byla změřena podle
normované zkušební metody a může se měnit v
závislosti na druhu a způsobu použití elektrického
přístroje, a ve výjimečných případech se může nacházet
nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke
srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita
k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
• V případě potřeby nechte přístroj zkontrolovat.
• Přístroj vypněte, pokud ho nepoužíváte.
• Noste rukavice.
34 І 64
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
220-240 V~ 50 Hz
1250 W
850 min
-1
4500 bpm
30 mm
II
4,9 kg
90,9 dB(A)
pA
3 dB(A)
101,9 dB(A)
WA
3 dB(A)
2
2
2
2
Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typovém
štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení, vždy
vytáhněte síťovou zástrčku ze zásuvky.
Místo použití zkontrolujte pomocí přístroje na hledání
vedení, zda se tam nenachází skrytá elektrická vedení,
plynové nebo vodovodní potrubí.
Zusatzgriff (Fig. 2 – pol. 8)
Vrtací kladivo používat z bezpečnostních důvodů
pouze s přídavnou rukojetí.
Přídavná rukojeť (8) Vám během používání vrtacího
kladiva poskytuje dodatečnou stabilitu. Přístroj nesmí
být z bezpečnostních důvodů používán bez přídavné
rukojeti (8). Přídavná rukojeť (8) se na vrtacím kladivu
upevní pomocí mechanického upevnění. Otáčením
rukojeti proti směru hodinových ručiček (z pohledu
rukojeti) se mechanické upevnění uvolní. Otáčením
rukojeti ve směru hodinových ručiček se mechanické
upevnění utáhne. Nejdříve uvolněte mechanické
upevnění přídavné rukojeti. Poté můžete přídavnou
rukojeť (8) naklonit do pro Vás nejpříjemnější pracovní
polohy. Nyní přídavnou rukojeť v opačném směru
otáčení opět utáhnout, až přídavná rukojeť pevně sedí.
Hloubkový doraz (Fig.. 3 – pol.9)
Hloubkový doraz (9) je upevněn pomocí zajišťovacího
šroubu (A) na přídavné rukojeti (8) mechanickým
upevněním.
• Uvolněte zajišťovací šroub (A) a vložte hloubkový
doraz (9).
• Nastavte hloubkový doraz (9) na stejnou úroveň s
vrtákem.
• Posuňte hloubkový doraz (9) zpět na požadovanou
hloubku vrtání.
• Zajišťovací šroub (A) opět utáhněte.
• Nyní vrtejte otvor tak dalece, až se hloubkový doraz
(9) dotkne obrobku.
Vložení nástroje (Fig. 4)
• Nástroj před vložením vyčistěte a dřík nástroje lehce
namažte mazacím tukem pro vrtáky.
• Upínací hlavu (2) posunout směrem zpět a pevně
držet.
• Čistý nástroj zasuňte otáčením až na doraz do
upínání nástroje. Nástroj se sám zablokuje.
• Blokování zkontrolujte zatáhnutím za nástroj.
Vyjmutí nástroje (Fig. 5)
Upínací hlavu (2) posunout směrem zpět, pevně držet a
nástroj vyjmout.
Zařízení na zachycení prachu (Fig. 6)
Před pracemi vrtacím kladivem nasuňte zařízení na
zachycení prachu (B) přes vrták svisle nad hlavu
přístroje.
Obsluha
Nebezpečí!
Aby se zabránilo ohrožení, musí se přístroj držet
vždy pouze za obě rukojeti (5/8)! V opačném případě
může při navrtání vedení hrozit úder elektrickým prou-
dem!
Hlavní spínač (Fig.1)
Indikace provozu (6) svítí, pokud je zapojená síťová
zástrčka.
