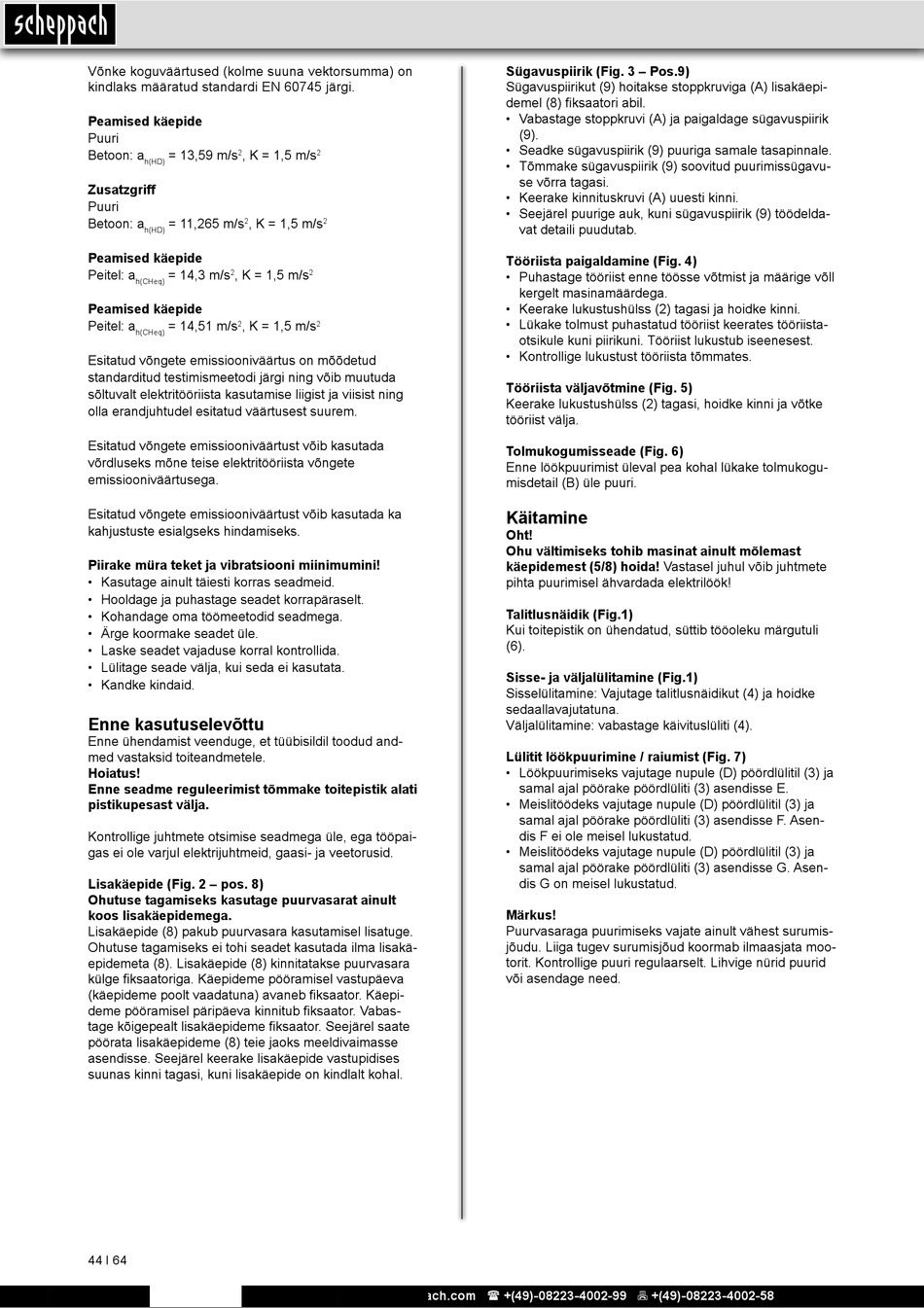

Võnke koguväärtused (kolme suuna vektorsumma) on
kindlaks määratud standardi EN 60745 järgi.
Peamised käepide
Puuri
Betoon: a = 13,59 m/s , K = 1,5 m/s
2
h(HD)
Zusatzgriff
Puuri
Betoon: a = 11,265 m/s , K = 1,5 m/s
2
h(HD)
Peamised käepide
Peitel: a = 14,3 m/s , K = 1,5 m/s
2
h(CHeq)
Peamised käepide
Peitel: a = 14,51 m/s , K = 1,5 m/s
2
h(CHeq)
Esitatud võngete emissiooniväärtus on mõõdetud
standarditud testimismeetodi järgi ning võib muutuda
sõltuvalt elektritööriista kasutamise liigist ja viisist ning
olla erandjuhtudel esitatud väärtusest suurem.
Esitatud võngete emissiooniväärtust võib kasutada
võrdluseks mõne teise elektritööriista võngete
emissiooniväärtusega.
Esitatud võngete emissiooniväärtust võib kasutada ka
kahjustuste esialgseks hindamiseks.
Piirake müra teket ja vibratsiooni miinimumini!
• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.
Enne kasutuselevõttu
Enne ühendamist veenduge, et tüübisildil toodud and-
med vastaksid toiteandmetele.
Hoiatus!
Enne seadme reguleerimist tõmmake toitepistik alati
pistikupesast välja.
Kontrollige juhtmete otsimise seadmega üle, ega tööpai-
gas ei ole varjul elektrijuhtmeid, gaasi- ja veetorusid.
Lisakäepide (Fig. 2 – pos. 8)
Ohutuse tagamiseks kasutage puurvasarat ainult
koos lisakäepidemega.
Lisakäepide (8) pakub puurvasara kasutamisel lisatuge.
Ohutuse tagamiseks ei tohi seadet kasutada ilma lisakä-
epidemeta (8). Lisakäepide (8) kinnitatakse puurvasara
külge fiksaatoriga. Käepideme pööramisel vastupäeva
(käepideme poolt vaadatuna) avaneb fiksaator. Käepi-
deme pööramisel päripäeva kinnitub fiksaator. Vabas-
tage kõigepealt lisakäepideme fiksaator. Seejärel saate
pöörata lisakäepideme (8) teie jaoks meeldivaimasse
asendisse. Seejärel keerake lisakäepide vastupidises
suunas kinni tagasi, kuni lisakäepide on kindlalt kohal.
44 І 64
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
2
2
2
2
Sügavuspiirik (Fig. 3 – Pos.9)
Sügavuspiirikut (9) hoitakse stoppkruviga (A) lisakäepi-
demel (8) fiksaatori abil.
• Vabastage stoppkruvi (A) ja paigaldage sügavuspiirik
(9).
• Seadke sügavuspiirik (9) puuriga samale tasapinnale.
• Tõmmake sügavuspiirik (9) soovitud puurimissügavu-
se võrra tagasi.
• Keerake kinnituskruvi (A) uuesti kinni.
• Seejärel puurige auk, kuni sügavuspiirik (9) töödelda-
vat detaili puudutab.
Tööriista paigaldamine (Fig. 4)
• Puhastage tööriist enne töösse võtmist ja määrige võll
kergelt masinamäärdega.
• Keerake lukustushülss (2) tagasi ja hoidke kinni.
• Lükake tolmust puhastatud tööriist keerates tööriista-
otsikule kuni piirikuni. Tööriist lukustub iseenesest.
• Kontrollige lukustust tööriista tõmmates.
Tööriista väljavõtmine (Fig. 5)
Keerake lukustushülss (2) tagasi, hoidke kinni ja võtke
tööriist välja.
Tolmukogumisseade (Fig. 6)
Enne löökpuurimist üleval pea kohal lükake tolmukogu-
misdetail (B) üle puuri.
Käitamine
Oht!
Ohu vältimiseks tohib masinat ainult mõlemast
käepidemest (5/8) hoida! Vastasel juhul võib juhtmete
pihta puurimisel ähvardada elektrilöök!
Talitlusnäidik (Fig.1)
Kui toitepistik on ühendatud, süttib tööoleku märgutuli
(6).
Sisse- ja väljalülitamine (Fig.1)
Sisselülitamine: Vajutage talitlusnäidikut (4) ja hoidke
sedaallavajutatuna.
Väljalülitamine: vabastage käivituslüliti (4).
Lülitit löökpuurimine / raiumist (Fig. 7)
• Löökpuurimiseks vajutage nupule (D) pöördlülitil (3) ja
samal ajal pöörake pöördlüliti (3) asendisse E.
• Meislitöödeks vajutage nupule (D) pöördlülitil (3) ja
samal ajal pöörake pöördlüliti (3) asendisse F. Asen-
dis F ei ole meisel lukustatud.
• Meislitöödeks vajutage nupule (D) pöördlülitil (3) ja
samal ajal pöörake pöördlüliti (3) asendisse G. Asen-
dis G on meisel lukustatud.
Märkus!
Puurvasaraga puurimiseks vajate ainult vähest surumis-
jõudu. Liiga tugev surumisjõud koormab ilmaasjata moo-
torit. Kontrollige puuri regulaarselt. Lihvige nürid puurid
või asendage need.
