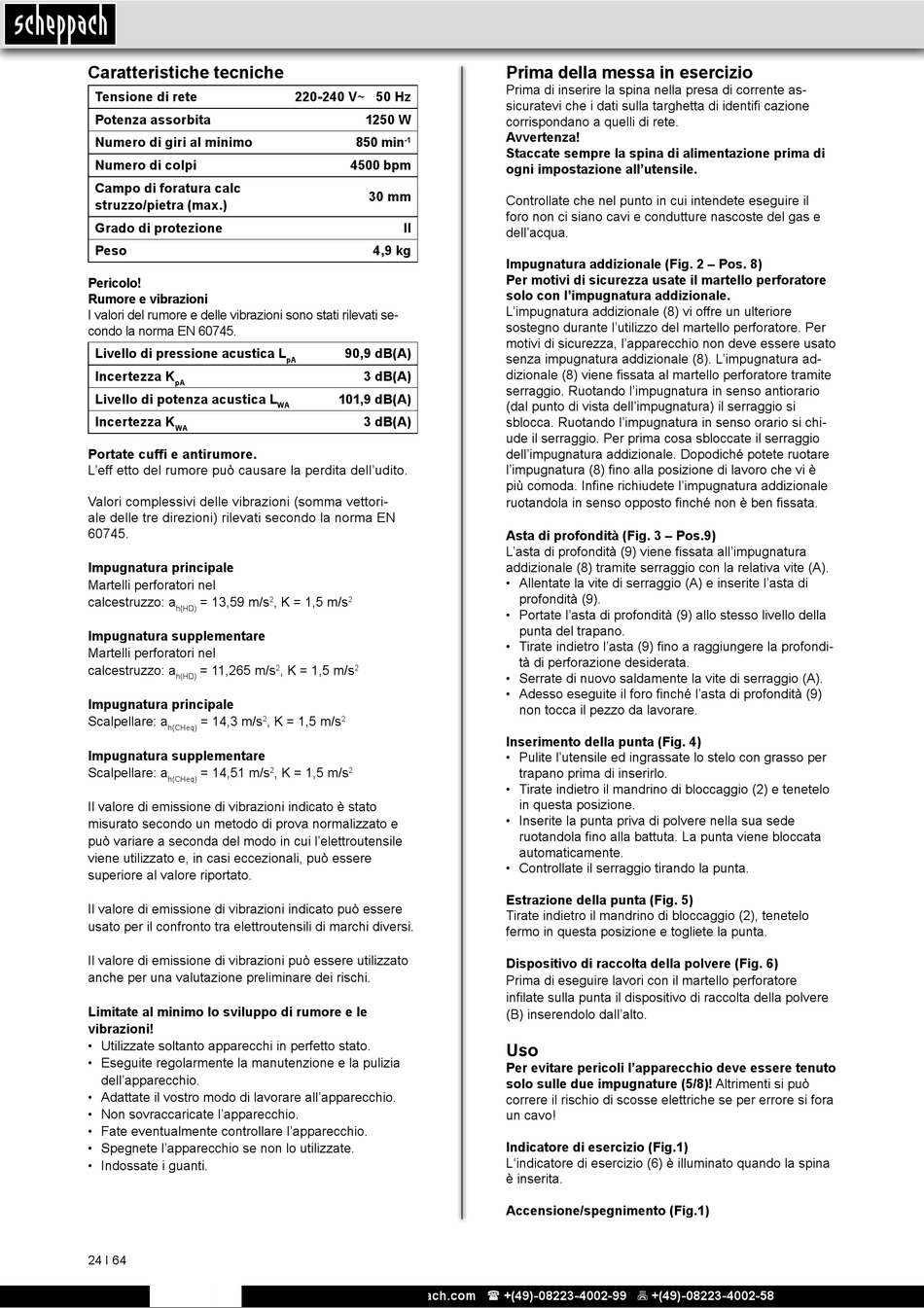

Caratteristiche Tecniche; Prima Della Messa In Esercizio - Scheppach 5907902901 Originalbetriebsanleitung

Caratteristiche tecniche

Tensione di rete
Potenza assorbita
Numero di giri al minimo
Numero di colpi
Campo di foratura calc
struzzo/pietra (max.)
Grado di protezione
Peso
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati se-
condo la norma EN 60745.
Livello di pressione acustica L
Incertezza K
pA
Livello di potenza acustica L
Incertezza K
WA
Portate cuffi e antirumore.
L'eff etto del rumore può causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettori-
ale delle tre direzioni) rilevati secondo la norma EN
60745.
Impugnatura principale
Martelli perforatori nel
calcestruzzo: a = 13,59 m/s
h(HD)
Impugnatura supplementare
Martelli perforatori nel
calcestruzzo: a = 11,265 m/s
h(HD)
Impugnatura principale
Scalpellare: a = 14,3 m/s
h(CHeq)
Impugnatura supplementare
Scalpellare: a = 14,51 m/s
h(CHeq)
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e
può variare a seconda del modo in cui l'elettroutensile
viene utilizzato e, in casi eccezionali, può essere
superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può essere
usato per il confronto tra elettroutensili di marchi diversi.
Il valore di emissione di vibrazioni può essere utilizzato
anche per una valutazione preliminare dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia
dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.
24 І 64
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
220-240 V~ 50 Hz
1250 W
850 min
-1
4500 bpm
30 mm
II
4,9 kg
90,9 dB(A)
pA
3 dB(A)
101,9 dB(A)
WA
3 dB(A)
, K = 1,5 m/s
2 2
, K = 1,5 m/s
2 2
, K = 1,5 m/s
2 2
, K = 1,5 m/s
2 2

Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identifi cazione
corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione prima di
ogni impostazione all'utensile.
Controllate che nel punto in cui intendete eseguire il
foro non ci siano cavi e condutture nascoste del gas e
dell'acqua.
Impugnatura addizionale (Fig. 2 – Pos. 8)
Per motivi di sicurezza usate il martello perforatore
solo con l'impugnatura addizionale.
L'impugnatura addizionale (8) vi offre un ulteriore
sostegno durante l'utilizzo del martello perforatore. Per
motivi di sicurezza, l'apparecchio non deve essere usato
senza impugnatura addizionale (8). L'impugnatura ad-
dizionale (8) viene fissata al martello perforatore tramite
serraggio. Ruotando l'impugnatura in senso antiorario
(dal punto di vista dell'impugnatura) il serraggio si
sblocca. Ruotando l'impugnatura in senso orario si chi-
ude il serraggio. Per prima cosa sbloccate il serraggio
dell'impugnatura addizionale. Dopodiché potete ruotare
l'impugnatura (8) fino alla posizione di lavoro che vi è
più comoda. Infine richiudete l'impugnatura addizionale
ruotandola in senso opposto finché non è ben fissata.
Asta di profondità (Fig. 3 – Pos.9)
L'asta di profondità (9) viene fissata all'impugnatura
addizionale (8) tramite serraggio con la relativa vite (A).
• Allentate la vite di serraggio (A) e inserite l'asta di
profondità (9).
• Portate l'asta di profondità (9) allo stesso livello della
punta del trapano.
• Tirate indietro l'asta (9) fino a raggiungere la profondi-
tà di perforazione desiderata.
• Serrate di nuovo saldamente la vite di serraggio (A).
• Adesso eseguite il foro finché l'asta di profondità (9)
non tocca il pezzo da lavorare.
Inserimento della punta (Fig. 4)
• Pulite l'utensile ed ingrassate lo stelo con grasso per
trapano prima di inserirlo.
• Tirate indietro il mandrino di bloccaggio (2) e tenetelo
in questa posizione.
• Inserite la punta priva di polvere nella sua sede
ruotandola fino alla battuta. La punta viene bloccata
automaticamente.
• Controllate il serraggio tirando la punta.
Estrazione della punta (Fig. 5)
Tirate indietro il mandrino di bloccaggio (2), tenetelo
fermo in questa posizione e togliete la punta.
Dispositivo di raccolta della polvere (Fig. 6)
Prima di eseguire lavori con il martello perforatore
infilate sulla punta il dispositivo di raccolta della polvere
(B) inserendolo dall'alto.
Uso
Per evitare pericoli l'apparecchio deve essere tenuto
solo sulle due impugnature (5/8)! Altrimenti si può
correre il rischio di scosse elettriche se per errore si fora
un cavo!
Indicatore di esercizio (Fig.1)
L'indicatore di esercizio (6) è illuminato quando la spina
è inserita.
Accensione/spegnimento (Fig.1)
