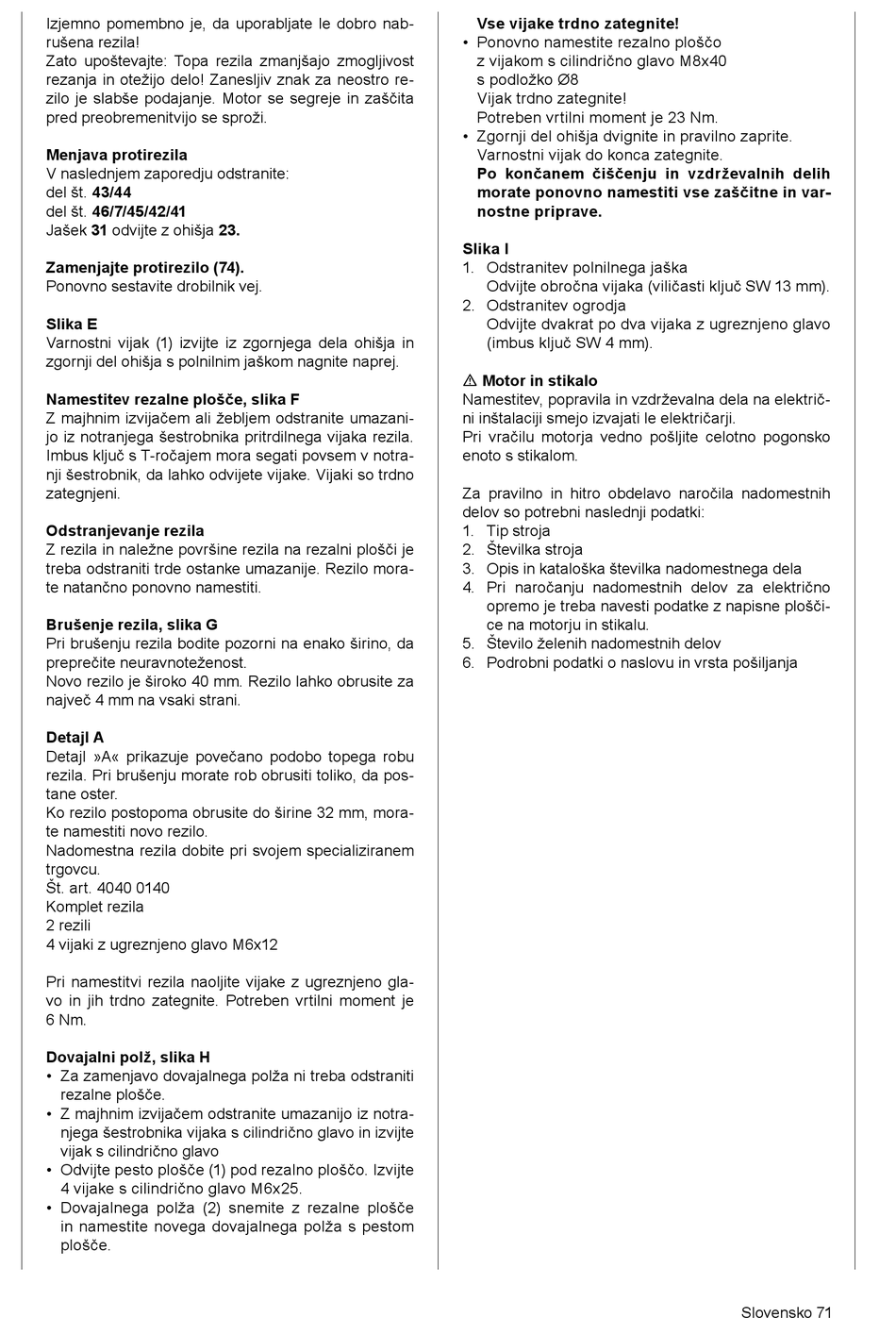

Izjemno pomembno je, da uporabljate le dobro nab-
rušena rezila!
Zato upoštevajte: Topa rezila zmanjšajo zmogljivost
rezanja in otežijo delo! Zanesljiv znak za neostro re-
zilo je slabše podajanje. Motor se segreje in zaščita
pred preobremenitvijo se sproži.
Menjava protirezila
V naslednjem zaporedju odstranite:
del št. 43/44
del št. 46/7/45/42/41
Jašek 31 odvijte z ohišja 23.
Zamenjajte protirezilo (74).
Ponovno sestavite drobilnik vej.
Slika E
Varnostni vijak (1) izvijte iz zgornjega dela ohišja in
zgornji del ohišja s polnilnim jaškom nagnite naprej.
Namestitev rezalne plošče, slika F
Z majhnim izvijačem ali žebljem odstranite umazani-
jo iz notranjega šestrobnika pritrdilnega vijaka rezila.
Imbus ključ s T-ročajem mora segati povsem v notra-
nji šestrobnik, da lahko odvijete vijake. Vijaki so trdno
zategnjeni.
Odstranjevanje rezila
Z rezila in naležne površine rezila na rezalni plošči je
treba odstraniti trde ostanke umazanije. Rezilo mora-
te natančno ponovno namestiti.
Brušenje rezila, slika G
Pri brušenju rezila bodite pozorni na enako širino, da
preprečite neuravnoteženost.
Novo rezilo je široko 40 mm. Rezilo lahko obrusite za
največ 4 mm na vsaki strani.
Detajl A
Detajl »A« prikazuje povečano podobo topega robu
rezila. Pri brušenju morate rob obrusiti toliko, da pos-
tane oster.
Ko rezilo postopoma obrusite do širine 32 mm, mora-
te namestiti novo rezilo.
Nadomestna rezila dobite pri svojem specializiranem
trgovcu.
Št. art. 4040 0140
Komplet rezila
2 rezili
4 vijaki z ugreznjeno glavo M6x12
Pri namestitvi rezila naoljite vijake z ugreznjeno gla-
vo in jih trdno zategnite. Potreben vrtilni moment je
6 Nm.
Dovajalni polž, slika H
• Za zamenjavo dovajalnega polža ni treba odstraniti
rezalne plošče.
• Z majhnim izvijačem odstranite umazanijo iz notra-
njega šestrobnika vijaka s cilindrično glavo in izvijte
vijak s cilindrično glavo
• Odvijte pesto plošče (1) pod rezalno ploščo. Izvijte
4 vijake s cilindrično glavo M6x25.
• Dovajalnega polža (2) snemite z rezalne plošče
in namestite novega dovajalnega polža s pestom
plošče.
Vse vijake trdno zategnite!
• Ponovno namestite rezalno ploščo
z vijakom s cilindrično glavo M8x40
s podložko Ø8
Vijak trdno zategnite!
Potreben vrtilni moment je 23 Nm.
• Zgornji del ohišja dvignite in pravilno zaprite.
Varnostni vijak do konca zategnite.
Po končanem čiščenju in vzdrževalnih delih
morate ponovno namestiti vse zaščitne in var-
nostne priprave.
Slika I
1. Odstranitev polnilnega jaška
Odvijte obročna vijaka (viličasti ključ SW 13 mm).
2. Odstranitev ogrodja
Odvijte dvakrat po dva vijaka z ugreznjeno glavo
(imbus ključ SW 4 mm).
m Motor in stikalo
Namestitev, popravila in vzdrževalna dela na električ-
ni inštalaciji smejo izvajati le električarji.
Pri vračilu motorja vedno pošljite celotno pogonsko
enoto s stikalom.
Za pravilno in hitro obdelavo naročila nadomestnih
delov so potrebni naslednji podatki:
1. Tip stroja
2. Številka stroja
3. Opis in kataloška številka nadomestnega dela
4. Pri naročanju nadomestnih delov za električno
opremo je treba navesti podatke z napisne plošči-
ce na motorju in stikalu.
5. Število želenih nadomestnih delov
6. Podrobni podatki o naslovu in vrsta pošiljanja
