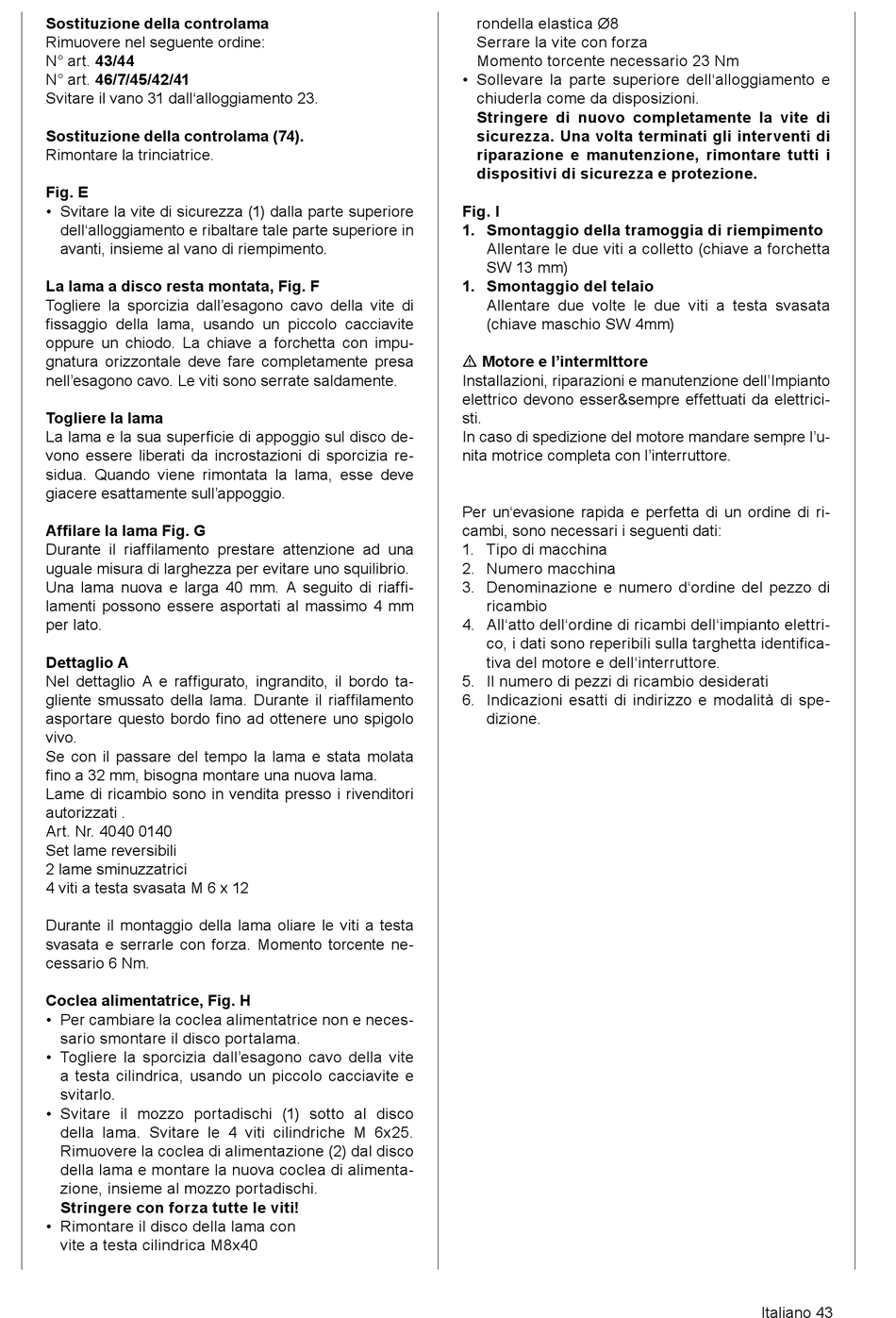

Sostituzione della controlama
Rimuovere nel seguente ordine:
N° art. 43/44
N° art. 46/7/45/42/41
Svitare il vano 31 dall'alloggiamento 23.
Sostituzione della controlama (74).
Rimontare la trinciatrice.
Fig. E
• Svitare la vite di sicurezza (1) dalla parte superiore
dell'alloggiamento e ribaltare tale parte superiore in
avanti, insieme al vano di riempimento.
La lama a disco resta montata, Fig. F
Togliere la sporcizia dall'esagono cavo della vite di
fissaggio della lama, usando un piccolo cacciavite
oppure un chiodo. La chiave a forchetta con impu-
gnatura orizzontale deve fare completamente presa
nell'esagono cavo. Le viti sono serrate saldamente.
Togliere la lama
La lama e la sua superficie di appoggio sul disco de-
vono essere liberati da incrostazioni di sporcizia re-
sidua. Quando viene rimontata la lama, esse deve
giacere esattamente sull'appoggio.
Affilare la lama Fig. G
Durante il riaffilamento prestare attenzione ad una
uguale misura di larghezza per evitare uno squilibrio.
Una lama nuova e larga 40 mm. A seguito di riaffi-
lamenti possono essere asportati al massimo 4 mm
per Iato.
Dettaglio A
Nel dettaglio A e raffigurato, ingrandito, il bordo ta-
gliente smussato della lama. Durante il riaffilamento
asportare questo bordo fino ad ottenere uno spigolo
vivo.
Se con il passare del tempo la lama e stata molata
fino a 32 mm, bisogna montare una nuova lama.
Lame di ricambio sono in vendita presso i rivenditori
autorizzati .
Art. Nr. 4040 0140
Set lame reversibili
2 lame sminuzzatrici
4 viti a testa svasata M 6 x 12
Durante il montaggio della lama oliare le viti a testa
svasata e serrarle con forza. Momento torcente ne-
cessario 6 Nm.
Coclea alimentatrice, Fig. H
• Per cambiare la coclea alimentatrice non e neces-
sario smontare il disco portalama.
• Togliere la sporcizia dall'esagono cavo della vite
a testa cilindrica, usando un piccolo cacciavite e
svitarlo.
• Svitare il mozzo portadischi (1) sotto al disco
della lama. Svitare le 4 viti cilindriche M 6x25.
Rimuovere la coclea di alimentazione (2) dal disco
della lama e montare la nuova coclea di alimenta-
zione, insieme al mozzo portadischi.
Stringere con forza tutte le viti!
• Rimontare il disco della lama con
vite a testa cilindrica M8x40
rondella elastica Ø8
Serrare la vite con forza
Momento torcente necessario 23 Nm
• Sollevare la parte superiore dell'alloggiamento e
chiuderla come da disposizioni.
Stringere di nuovo completamente la vite di
sicurezza. Una volta terminati gli interventi di
riparazione e manutenzione, rimontare tutti i
dispositivi di sicurezza e protezione.
Fig. I
1. Smontaggio della tramoggia di riempimento
Allentare le due viti a colletto (chiave a forchetta
SW 13 mm)
1. Smontaggio del telaio
Allentare due volte le due viti a testa svasata
(chiave maschio SW 4mm)
m Motore e l'intermlttore
Installazioni, riparazioni e manutenzione dell'Impianto
elettrico devono esser&sempre effettuati da elettrici-
sti.
In caso di spedizione del motore mandare sempre l'u-
nita motrice completa con l'interruttore.
Per un'evasione rapida e perfetta di un ordine di ri-
cambi, sono necessari i seguenti dati:
1. Tipo di macchina
2. Numero macchina
3. Denominazione e numero d'ordine del pezzo di
ricambio
4. All'atto dell'ordine di ricambi dell'impianto elettri-
co, i dati sono reperibili sulla targhetta identifica-
tiva del motore e dell'interruttore.
5. Il numero di pezzi di ricambio desiderati
6. Indicazioni esatti di indirizzo e modalità di spe-
dizione.
Italiano 43
