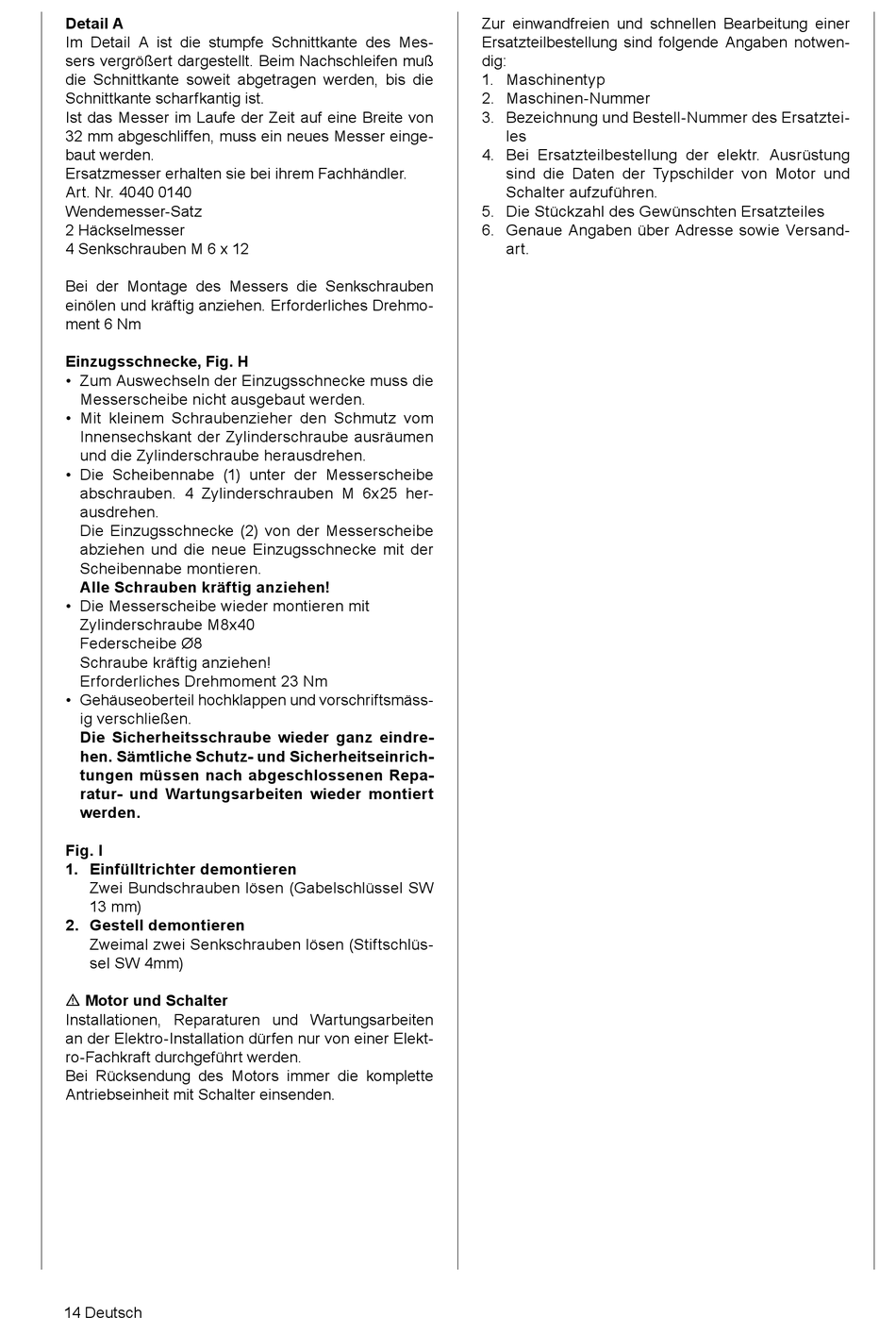

Scheppach biostar 3000 Originalbetriebsanleitung Seite 14

Detail A
Im Detail A ist die stumpfe Schnittkante des Mes-
sers vergrößert dargestellt. Beim Nachschleifen muß
die Schnittkante soweit abgetragen werden, bis die
Schnittkante scharfkantig ist.
Ist das Messer im Laufe der Zeit auf eine Breite von
32 mm abgeschliffen, muss ein neues Messer einge-
baut werden.
Ersatzmesser erhalten sie bei ihrem Fachhändler.
Art. Nr. 4040 0140
Wendemesser-Satz
2 Häckselmesser
4 Senkschrauben M 6 x 12
Bei der Montage des Messers die Senkschrauben
einölen und kräftig anziehen. Erforderliches Drehmo-
ment 6 Nm
Einzugsschnecke, Fig. H
• Zum Auswechseln der Einzugsschnecke muss die
Messerscheibe nicht ausgebaut werden.
• Mit kleinem Schraubenzieher den Schmutz vom
Innensechskant der Zylinderschraube ausräumen
und die Zylinderschraube herausdrehen.
• Die Scheibennabe (1) unter der Messerscheibe
abschrauben. 4 Zylinderschrauben M 6x25 her-
ausdrehen.
Die Einzugsschnecke (2) von der Messerscheibe
abziehen und die neue Einzugsschnecke mit der
Scheibennabe montieren.
Alle Schrauben kräftig anziehen!
• Die Messerscheibe wieder montieren mit
Zylinderschraube M8x40
Federscheibe Ø8
Schraube kräftig anziehen!
Erforderliches Drehmoment 23 Nm
• Gehäuseoberteil hochklappen und vorschriftsmäss-
ig verschließen.
Die Sicherheitsschraube wieder ganz eindre-
hen. Sämtliche Schutz- und Sicherheitseinrich-
tungen müssen nach abgeschlossenen Repa-
ratur- und Wartungsarbeiten wieder montiert
werden.
Fig. I
1. Einfülltrichter demontieren
Zwei Bundschrauben lösen (Gabelschlüssel SW
13 mm)
2. Gestell demontieren
Zweimal zwei Senkschrauben lösen (Stiftschlüs-
sel SW 4mm)
m Motor und Schalter
Installationen, Reparaturen und Wartungsarbeiten
an der Elektro-Installation dürfen nur von einer Elekt-
ro-Fachkraft durchgeführt werden.
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
14 Deutsch
Zur einwandfreien und schnellen Bearbeitung einer
Ersatzteilbestellung sind folgende Angaben notwen-
dig:
1. Maschinentyp
2. Maschinen-Nummer
3. Bezeichnung und Bestell-Nummer des Ersatztei-
les
4. Bei Ersatzteilbestellung der elektr. Ausrüstung
sind die Daten der Typschilder von Motor und
Schalter aufzuführen.
5. Die Stückzahl des Gewünschten Ersatzteiles
6. Genaue Angaben über Adresse sowie Versand-
art.
