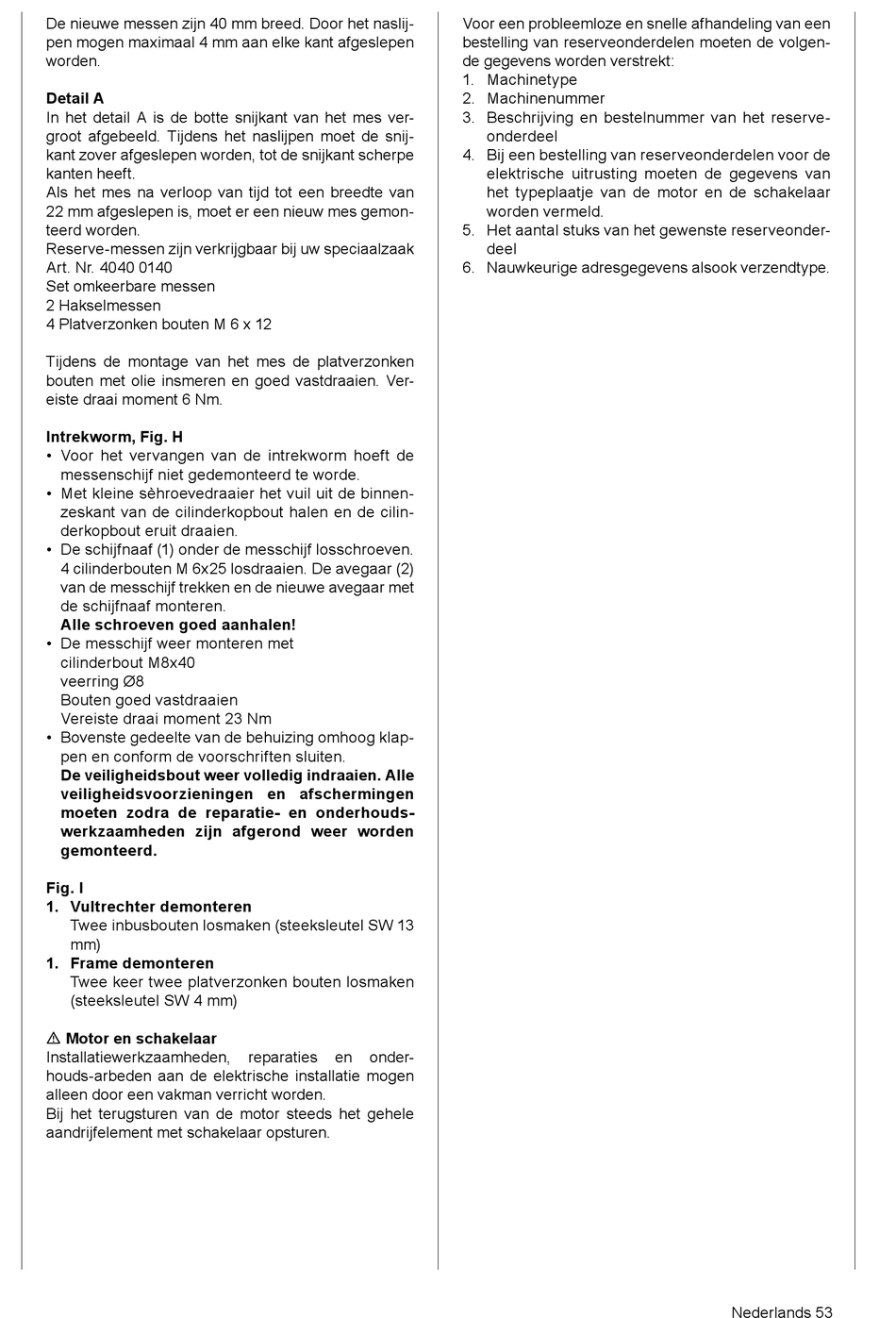

De nieuwe messen zijn 40 mm breed. Door het naslij-
pen mogen maximaal 4 mm aan elke kant afgeslepen
worden.
Detail A
In het detail A is de botte snijkant van het mes ver-
groot afgebeeld. Tijdens het naslijpen moet de snij-
kant zover afgeslepen worden, tot de snijkant scherpe
kanten heeft.
Als het mes na verloop van tijd tot een breedte van
22 mm afgeslepen is, moet er een nieuw mes gemon-
teerd worden.
Reserve-messen zijn verkrijgbaar bij uw speciaalzaak
Art. Nr. 4040 0140
Set omkeerbare messen
2 Hakselmessen
4 Platverzonken bouten M 6 x 12
Tijdens de montage van het mes de platverzonken
bouten met olie insmeren en goed vastdraaien. Ver-
eiste draai moment 6 Nm.
Intrekworm, Fig. H
• Voor het vervangen van de intrekworm hoeft de
messenschijf niet gedemonteerd te worde.
• Met kleine sèhroevedraaier het vuil uit de binnen-
zeskant van de cilinderkopbout halen en de cilin-
derkopbout eruit draaien.
• De schijfnaaf (1) onder de messchijf losschroeven.
4 cilinderbouten M 6x25 losdraaien. De avegaar (2)
van de messchijf trekken en de nieuwe avegaar met
de schijfnaaf monteren.
Alle schroeven goed aanhalen!
• De messchijf weer monteren met
cilinderbout M8x40
veerring Ø8
Bouten goed vastdraaien
Vereiste draai moment 23 Nm
• Bovenste gedeelte van de behuizing omhoog klap-
pen en conform de voorschriften sluiten.
De veiligheidsbout weer volledig indraaien. Alle
veiligheidsvoorzieningen en afschermingen
moeten zodra de reparatie- en onderhouds-
werkzaamheden zijn afgerond weer worden
gemonteerd.
Fig. I
1. Vultrechter demonteren
Twee inbusbouten losmaken (steeksleutel SW 13
mm)
1. Frame demonteren
Twee keer twee platverzonken bouten losmaken
(steeksleutel SW 4 mm)
m Motor en schakelaar
Installatiewerkzaamheden,
houds-arbeden aan de elektrische installatie mogen
alleen door een vakman verricht worden.
Bij het terugsturen van de motor steeds het gehele
aandrijfelement met schakelaar opsturen.
reparaties en onder-
Voor een probleemloze en snelle afhandeling van een
bestelling van reserveonderdelen moeten de volgen-
de gegevens worden verstrekt:
1. Machinetype
2. Machinenummer
3. Beschrijving en bestelnummer van het reserve-
onderdeel
4. Bij een bestelling van reserveonderdelen voor de
elektrische uitrusting moeten de gegevens van
het typeplaatje van de motor en de schakelaar
worden vermeld.
5. Het aantal stuks van het gewenste reserveonder-
deel
6. Nauwkeurige adresgegevens alsook verzendtype.
