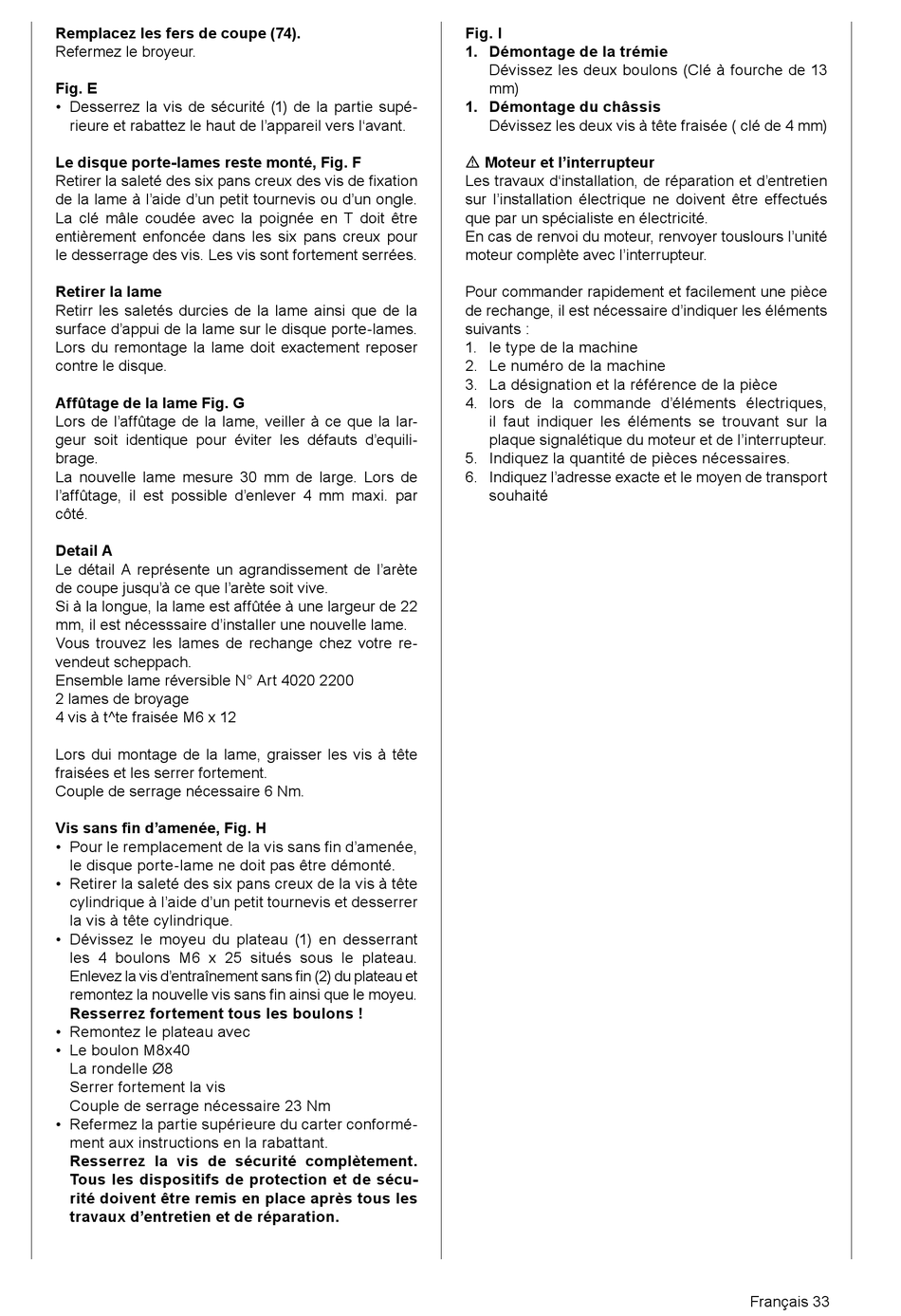

Remplacez les fers de coupe (74).
Refermez le broyeur.
Fig. E
• Desserrez la vis de sécurité (1) de la partie supé-
rieure et rabattez le haut de l'appareil vers l'avant.
Le disque porte-lames reste monté, Fig. F
Retirer la saleté des six pans creux des vis de fixation
de la lame à l'aide d'un petit tournevis ou d'un ongle.
La clé mâle coudée avec la poignée en T doit être
entièrement enfoncée dans les six pans creux pour
le desserrage des vis. Les vis sont fortement serrées.
Retirer la lame
Retirr les saletés durcies de la lame ainsi que de la
surface d'appui de la lame sur le disque porte-lames.
Lors du remontage la lame doit exactement reposer
contre le disque.
Affûtage de la lame Fig. G
Lors de l'affûtage de la lame, veiller à ce que la lar-
geur soit identique pour éviter les défauts d'equili-
brage.
La nouvelle lame mesure 30 mm de large. Lors de
l'affûtage, il est possible d'enlever 4 mm maxi. par
côté.
Detail A
Le détail A représente un agrandissement de l'arète
de coupe jusqu'à ce que l'arète soit vive.
Si à la longue, la lame est affûtée à une largeur de 22
mm, il est nécesssaire d'installer une nouvelle lame.
Vous trouvez les lames de rechange chez votre re-
vendeut scheppach.
Ensemble lame réversible N° Art 4020 2200
2 lames de broyage
4 vis à t^te fraisée M6 x 12
Lors dui montage de la lame, graisser les vis à tête
fraisées et les serrer fortement.
Couple de serrage nécessaire 6 Nm.
Vis sans fin d'amenée, Fig. H
• Pour le remplacement de la vis sans fin d'amenée,
le disque porte-lame ne doit pas être démonté.
• Retirer la saleté des six pans creux de la vis à tête
cylindrique à l'aide d'un petit tournevis et desserrer
la vis à tête cylindrique.
• Dévissez le moyeu du plateau (1) en desserrant
les 4 boulons M6 x 25 situés sous le plateau.
Enlevez la vis d'entraînement sans fin (2) du plateau et
remontez la nouvelle vis sans fin ainsi que le moyeu.
Resserrez fortement tous les boulons !
• Remontez le plateau avec
• Le boulon M8x40
La rondelle Ø8
Serrer fortement la vis
Couple de serrage nécessaire 23 Nm
• Refermez la partie supérieure du carter conformé-
ment aux instructions en la rabattant.
Resserrez la vis de sécurité complètement.
Tous les dispositifs de protection et de sécu-
rité doivent être remis en place après tous les
travaux d'entretien et de réparation.
Fig. I
1. Démontage de la trémie
Dévissez les deux boulons (Clé à fourche de 13
mm)
1. Démontage du châssis
Dévissez les deux vis à tête fraisée ( clé de 4 mm)
m Moteur et l'interrupteur
Les travaux d'installation, de réparation et d'entretien
sur l'installation électrique ne doivent être effectués
que par un spécialiste en électricité.
En cas de renvoi du moteur, renvoyer touslours l'unité
moteur complète avec l'interrupteur.
Pour commander rapidement et facilement une pièce
de rechange, il est nécessaire d'indiquer les éléments
suivants :
1. le type de la machine
2. Le numéro de la machine
3. La désignation et la référence de la pièce
4. lors de la commande d'éléments électriques,
il faut indiquer les éléments se trouvant sur la
plaque signalétique du moteur et de l'interrupteur.
5. Indiquez la quantité de pièces nécessaires.
6. Indiquez l'adresse exacte et le moyen de transport
souhaité
Français 33
