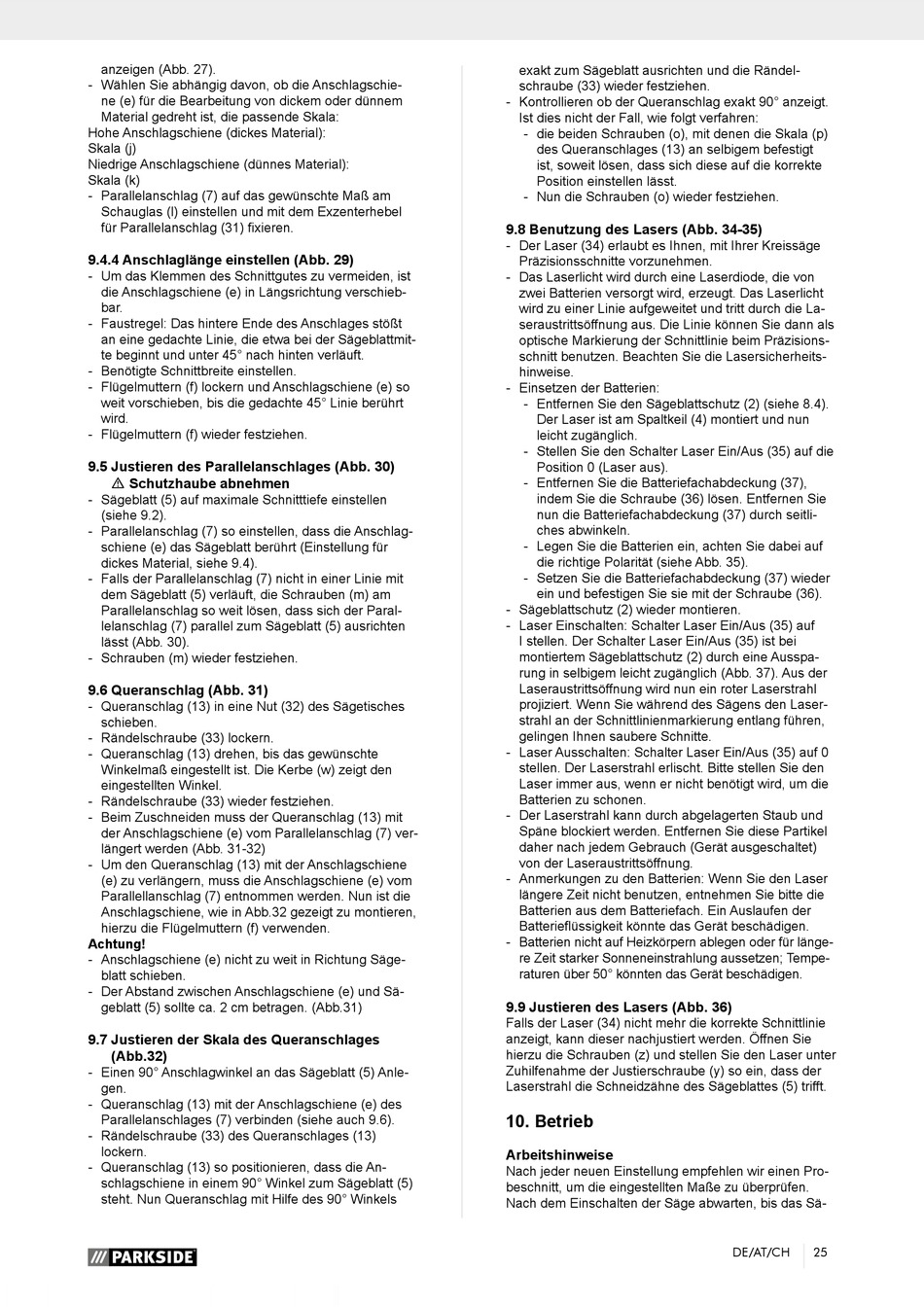

anzeigen (Abb. 27).
- Wählen Sie abhängig davon, ob die Anschlagschie-
ne (e) für die Bearbeitung von dickem oder dünnem
Material gedreht ist, die passende Skala:
Hohe Anschlagschiene (dickes Material):
Skala (j)
Niedrige Anschlagschiene (dünnes Material):
Skala (k)
- Parallelanschlag (7) auf das gewünschte Maß am
Schauglas (l) einstellen und mit dem Exzenterhebel
für Parallelanschlag (31) fixieren.
9.4.4 Anschlaglänge einstellen (Abb. 29)
- Um das Klemmen des Schnittgutes zu vermeiden, ist
die Anschlagschiene (e) in Längsrichtung verschieb-
bar.
- Faustregel: Das hintere Ende des Anschlages stößt
an eine gedachte Linie, die etwa bei der Sägeblattmit-
te beginnt und unter 45° nach hinten verläuft.
- Benötigte Schnittbreite einstellen.
- Flügelmuttern (f) lockern und Anschlagschiene (e) so
weit vorschieben, bis die gedachte 45° Linie berührt
wird.
- Flügelmuttern (f) wieder festziehen.
9.5 Justieren des Parallelanschlages (Abb. 30)
m Schutzhaube abnehmen
- Sägeblatt (5) auf maximale Schnitttiefe einstellen
(siehe 9.2).
- Parallelanschlag (7) so einstellen, dass die Anschlag-
schiene (e) das Sägeblatt berührt (Einstellung für
dickes Material, siehe 9.4).
- Falls der Parallelanschlag (7) nicht in einer Linie mit
dem Sägeblatt (5) verläuft, die Schrauben (m) am
Parallelanschlag so weit lösen, dass sich der Paral-
lelanschlag (7) parallel zum Sägeblatt (5) ausrichten
lässt (Abb. 30).
- Schrauben (m) wieder festziehen.
9.6 Queranschlag (Abb. 31)
- Queranschlag (13) in eine Nut (32) des Sägetisches
schieben.
- Rändelschraube (33) lockern.
- Queranschlag (13) drehen, bis das gewünschte
Winkelmaß eingestellt ist. Die Kerbe (w) zeigt den
eingestellten Winkel.
- Rändelschraube (33) wieder festziehen.
- Beim Zuschneiden muss der Queranschlag (13) mit
der Anschlagschiene (e) vom Parallelanschlag (7) ver-
längert werden (Abb. 31-32)
- Um den Queranschlag (13) mit der Anschlagschiene
(e) zu verlängern, muss die Anschlagschiene (e) vom
Parallellanschlag (7) entnommen werden. Nun ist die
Anschlagschiene, wie in Abb.32 gezeigt zu montieren,
hierzu die Flügelmuttern (f) verwenden.
Achtung!
- Anschlagschiene (e) nicht zu weit in Richtung Säge-
blatt schieben.
- Der Abstand zwischen Anschlagschiene (e) und Sä-
geblatt (5) sollte ca. 2 cm betragen. (Abb.31)
9.7 Justieren der Skala des Queranschlages
(Abb.32)
- Einen 90° Anschlagwinkel an das Sägeblatt (5) Anle-
gen.
- Queranschlag (13) mit der Anschlagschiene (e) des
Parallelanschlages (7) verbinden (siehe auch 9.6).
- Rändelschraube (33) des Queranschlages (13)
lockern.
- Queranschlag (13) so positionieren, dass die An-
schlagschiene in einem 90° Winkel zum Sägeblatt (5)
steht. Nun Queranschlag mit Hilfe des 90° Winkels
exakt zum Sägeblatt ausrichten und die Rändel-
schraube (33) wieder festziehen.
- Kontrollieren ob der Queranschlag exakt 90° anzeigt.
Ist dies nicht der Fall, wie folgt verfahren:
- die beiden Schrauben (o), mit denen die Skala (p)
des Queranschlages (13) an selbigem befestigt
ist, soweit lösen, dass sich diese auf die korrekte
Position einstellen lässt.
- Nun die Schrauben (o) wieder festziehen.
9.8 Benutzung des Lasers (Abb. 34-35)
- Der Laser (34) erlaubt es Ihnen, mit Ihrer Kreissäge
Präzisionsschnitte vorzunehmen.
- Das Laserlicht wird durch eine Laserdiode, die von
zwei Batterien versorgt wird, erzeugt. Das Laserlicht
wird zu einer Linie aufgeweitet und tritt durch die La-
seraustrittsöffnung aus. Die Linie können Sie dann als
optische Markierung der Schnittlinie beim Präzisions-
schnitt benutzen. Beachten Sie die Lasersicherheits-
hinweise.
- Einsetzen der Batterien:
- Entfernen Sie den Sägeblattschutz (2) (siehe 8.4).
Der Laser ist am Spaltkeil (4) montiert und nun
leicht zugänglich.
- Stellen Sie den Schalter Laser Ein/Aus (35) auf die
Position 0 (Laser aus).
- Entfernen Sie die Batteriefachabdeckung (37),
indem Sie die Schraube (36) lösen. Entfernen Sie
nun die Batteriefachabdeckung (37) durch seitli-
ches abwinkeln.
- Legen Sie die Batterien ein, achten Sie dabei auf
die richtige Polarität (siehe Abb. 35).
- Setzen Sie die Batteriefachabdeckung (37) wieder
ein und befestigen Sie sie mit der Schraube (36).
- Sägeblattschutz (2) wieder montieren.
- Laser Einschalten: Schalter Laser Ein/Aus (35) auf
I stellen. Der Schalter Laser Ein/Aus (35) ist bei
montiertem Sägeblattschutz (2) durch eine Ausspa-
rung in selbigem leicht zugänglich (Abb. 37). Aus der
Laseraustrittsöffnung wird nun ein roter Laserstrahl
projiziert. Wenn Sie während des Sägens den Laser-
strahl an der Schnittlinienmarkierung entlang führen,
gelingen Ihnen saubere Schnitte.
- Laser Ausschalten: Schalter Laser Ein/Aus (35) auf 0
stellen. Der Laserstrahl erlischt. Bitte stellen Sie den
Laser immer aus, wenn er nicht benötigt wird, um die
Batterien zu schonen.
- Der Laserstrahl kann durch abgelagerten Staub und
Späne blockiert werden. Entfernen Sie diese Partikel
daher nach jedem Gebrauch (Gerät ausgeschaltet)
von der Laseraustrittsöffnung.
- Anmerkungen zu den Batterien: Wenn Sie den Laser
längere Zeit nicht benutzen, entnehmen Sie bitte die
Batterien aus dem Batteriefach. Ein Auslaufen der
Batterieflüssigkeit könnte das Gerät beschädigen.
- Batterien nicht auf Heizkörpern ablegen oder für länge-
re Zeit starker Sonneneinstrahlung aussetzen; Tempe-
raturen über 50° könnten das Gerät beschädigen.
9.9 Justieren des Lasers (Abb. 36)
Falls der Laser (34) nicht mehr die korrekte Schnittlinie
anzeigt, kann dieser nachjustiert werden. Öffnen Sie
hierzu die Schrauben (z) und stellen Sie den Laser unter
Zuhilfenahme der Justierschraube (y) so ein, dass der
Laserstrahl die Schneidzähne des Sägeblattes (5) trifft.

10. Betrieb

Arbeitshinweise
Nach jeder neuen Einstellung empfehlen wir einen Pro-
beschnitt, um die eingestellten Maße zu überprüfen.
Nach dem Einschalten der Säge abwarten, bis das Sä-
