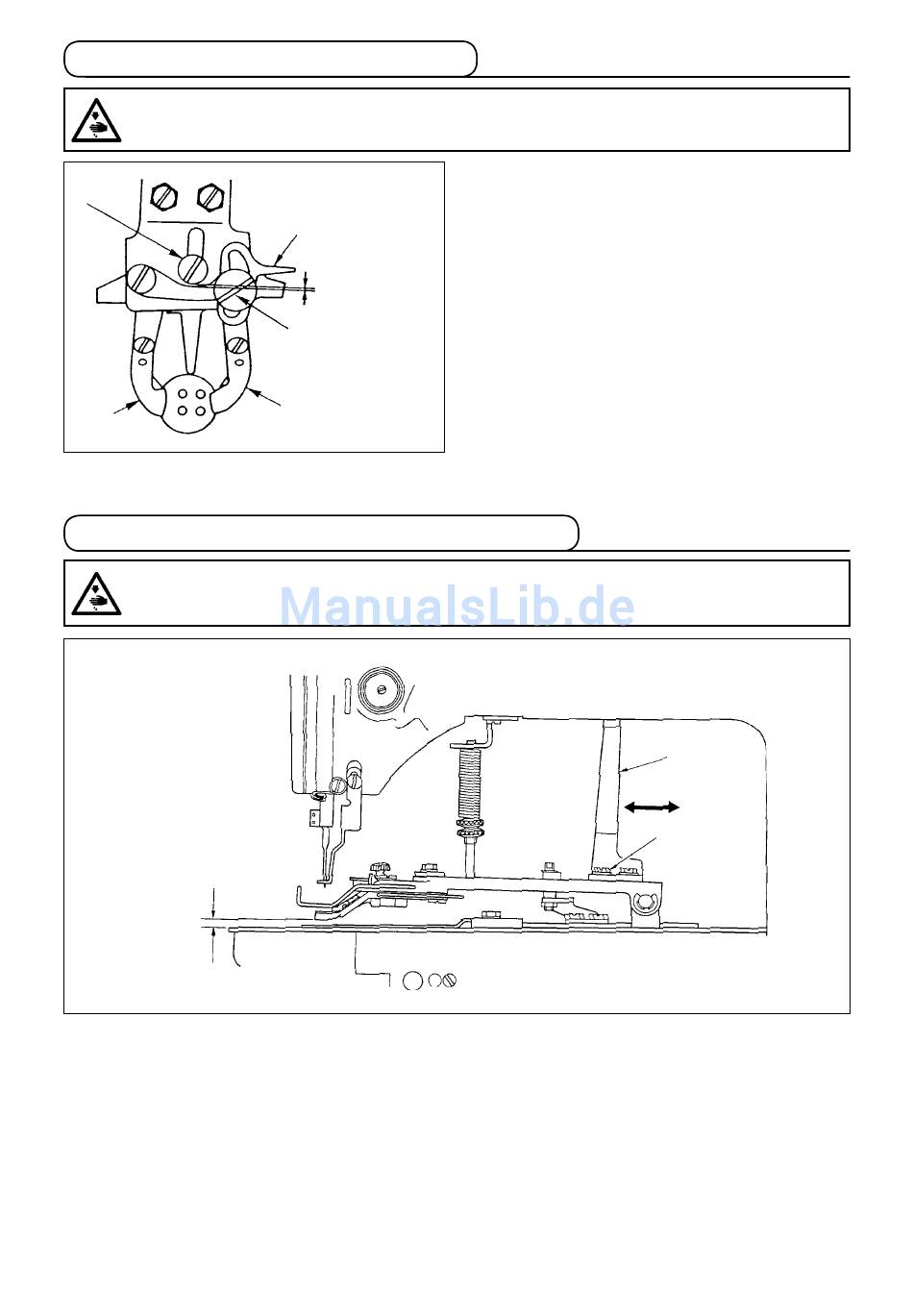

3-3. Einstellen des Knopfklammerhebels

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Maschine verursachte Unfälle zu verhüten.
❹
❶

3-4. Einstellung des Hubbetrags der Knopfklammer

WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Maschine verursachte Unfälle zu verhüten.
Max. 13 mm
Die Die zwei Halteschrauben ❶ lösen und die Einstellung durch Verschieben der beweglichen Platte ❷
in Pfeilrichtung vornehmen. Der Hubbetrag der Knopfklammer wird durch Verschieben der beweglichen
Platte ❷ in Richtung A verkleinert und durch Verschieben in Richtung B vergrößert. Nach der Einstel-
lung die Halteschrauben ❶ wieder sicher anziehen.
❸
0,5 bis 1 mm
❷
❶
－
83
Die Maschine in den Abstellzustand bringen. Dann
die Knopfklammer ❶ anheben. Die Schraube ❷
des Knopfklammerhebels lösen und die Einstel-
lung so vornehmen, daß ein Abstand von 0,5 bis 1
mm zwischen dem Knopfklammerhebel ❸ und der
Gelenkschraube ❹ besteht, wenn ein Knopf in die
Knopfklammer ❶ eingelegt wird. Dann die Schraube
❷ des Knopfklammerhebels anziehen.
B
－
❷
A
❶
