Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und
durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.11.2 Anschluss Werkstückleitung
Pos. Symbol
1
2
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
099-004833-EW500
22.04.2013
Beschreibung
0
Anschlussbuchse, Schweißstrom „+"
•
WIG-Schweißen:
Werkstück
Aufbau und Funktion

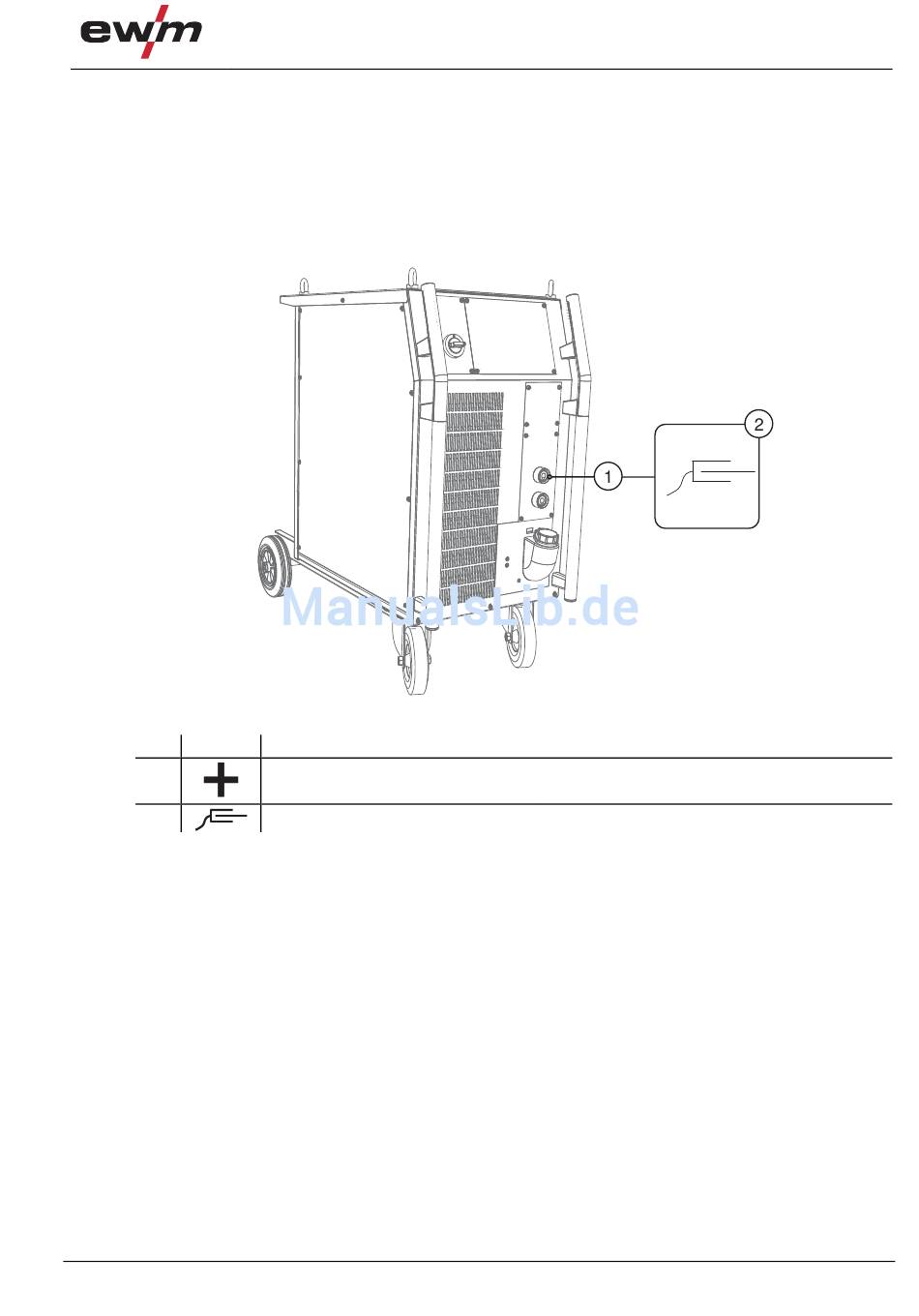

Abbildung 5-36
Werkstückanschluss
WIG-Schweißen
