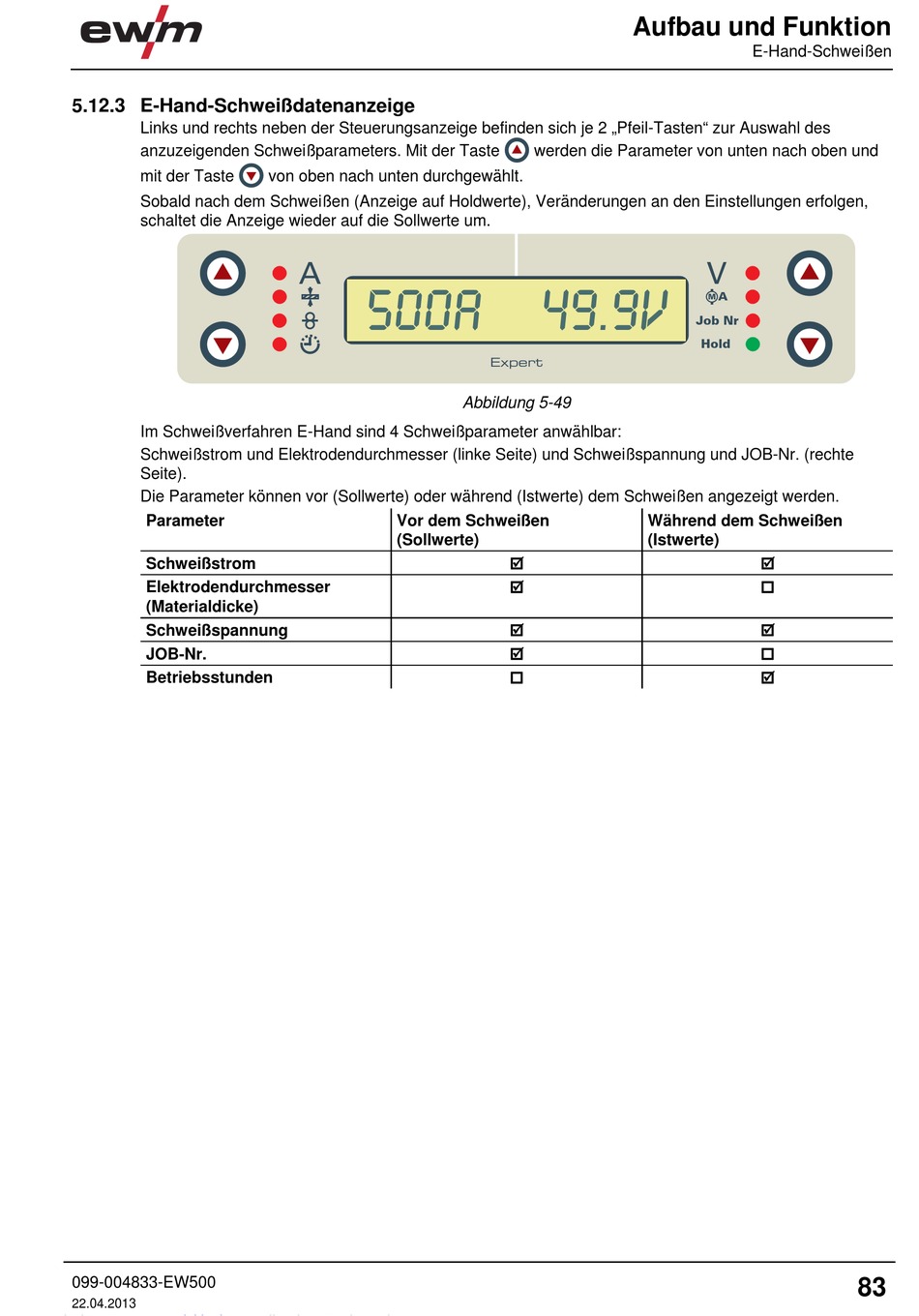

5.12.3 E-Hand-Schweißdatenanzeige
Links und rechts neben der Steuerungsanzeige befinden sich je 2 „Pfeil-Tasten" zur Auswahl des
anzuzeigenden Schweißparameters. Mit der Taste
mit der Taste
Sobald nach dem Schweißen (Anzeige auf Holdwerte), Veränderungen an den Einstellungen erfolgen,
schaltet die Anzeige wieder auf die Sollwerte um.
Im Schweißverfahren E-Hand sind 4 Schweißparameter anwählbar:
Schweißstrom und Elektrodendurchmesser (linke Seite) und Schweißspannung und JOB-Nr. (rechte
Seite).
Die Parameter können vor (Sollwerte) oder während (Istwerte) dem Schweißen angezeigt werden.
Parameter
Schweißstrom
Elektrodendurchmesser
(Materialdicke)
Schweißspannung
JOB-Nr.
Betriebsstunden
