Einschaltstrommodus

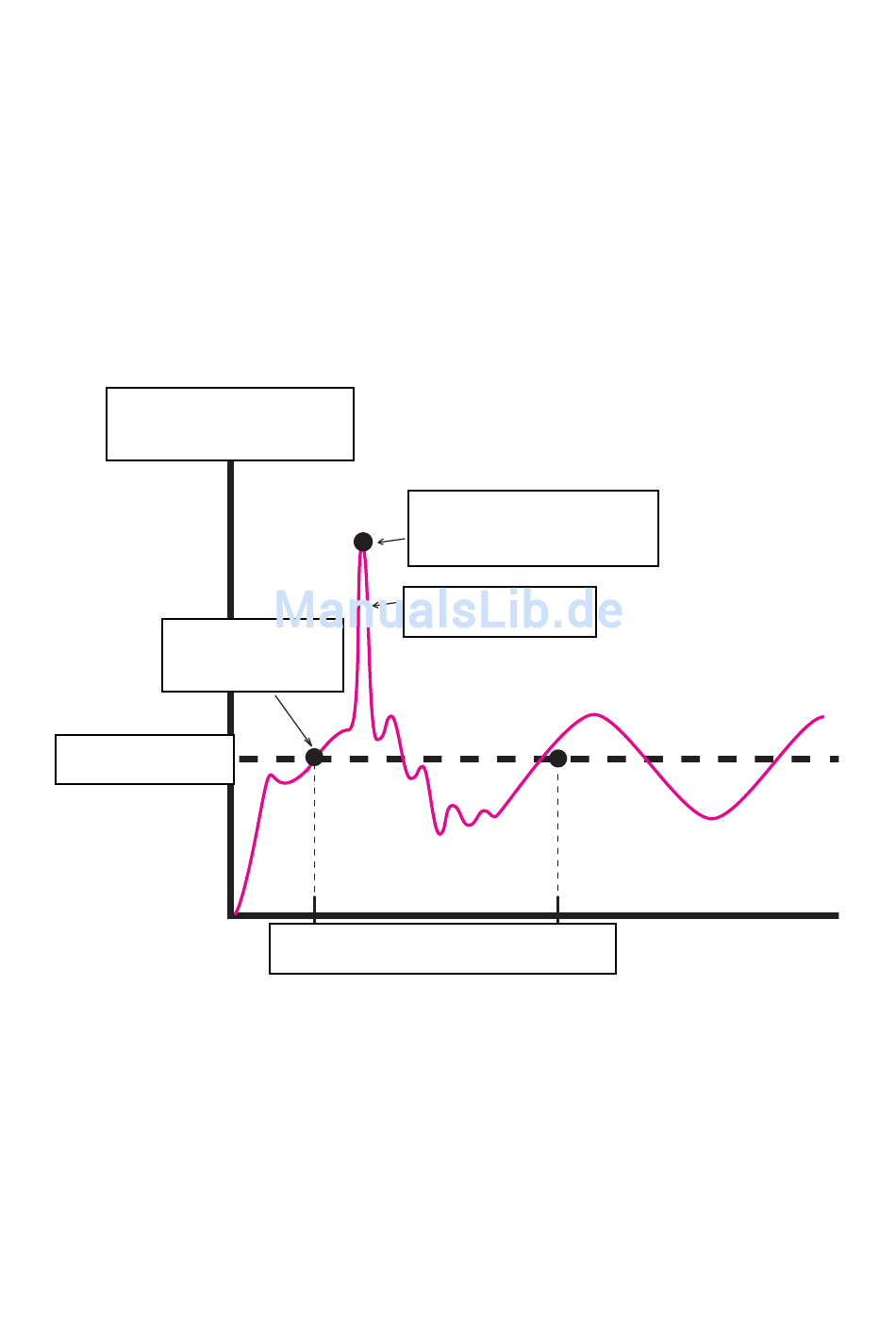

Im Einschaltstrommodus wartet das Messgerät, bis mindestens 5 A gemessen werden und startet
dann ein 100 ms Abtastfenster, in dem ein Effektivwert des Einschaltstroms erfasst wird. Siehe
Abbildung unten.
1. Halten Sie zum Aufrufen des Einschaltstrommodus die Taste INRUSH länger als 2 Sekunden
gedrückt.
2. Das Display zeigte das Symbol INRUSH an.
3. Wenn Sie fertig sind, nehmen Sie eine Strommessung vor. Das Messgerät erfasst während
eines 100 ms Fensters den höchsten Messwert. Beachten Sie, dass das 100 ms Fenster sich
nicht öffnet, bevor mindestens 5 A erkannt wurden.
4. Drücken Sie zum Beenden des Einschaltstrommodus erneut die Taste INRUSH. Das Symbol
INRUSH erlischt.
Tastendruck auf Inrush
(Einschaltstrom)
Threshold
Schwellenwert
Tiefpassfilter
Der Tiefpassfiltermodus weist bei der Messung drehzahlvariabler Antriebe hohe Frequenzen ab.
Der Tiefpassfiltermodus hat eine Grenzfrequenz von (ca.) 160 Hz bei einer Dämpfung von (ca.) ‐
24 db pro Oktave.
1. Drücken Sie kurz die Taste LPF, um in den LPF‐Modus zu gelangen.
2. Im LPF‐Modus wird das Symbol LPF im Display angezeigt.
3. Drücken Sie erneut die Taste LPF, um den LPF‐Modus zu verlassen. Das Symbol LPF erlischt.
Inrush
Button
Press
Abtastzeitpunk
Sample time
t‐Trigger
trigger
100 ms Abtastfenster
100ms Sample Window
Start
Start
Gemessene
Measured Inrush
Einschaltstromspitze
Current
Schleifenstrom
Stopp
Stop
7
MA140‐de‐DE_V1.0 1/15
