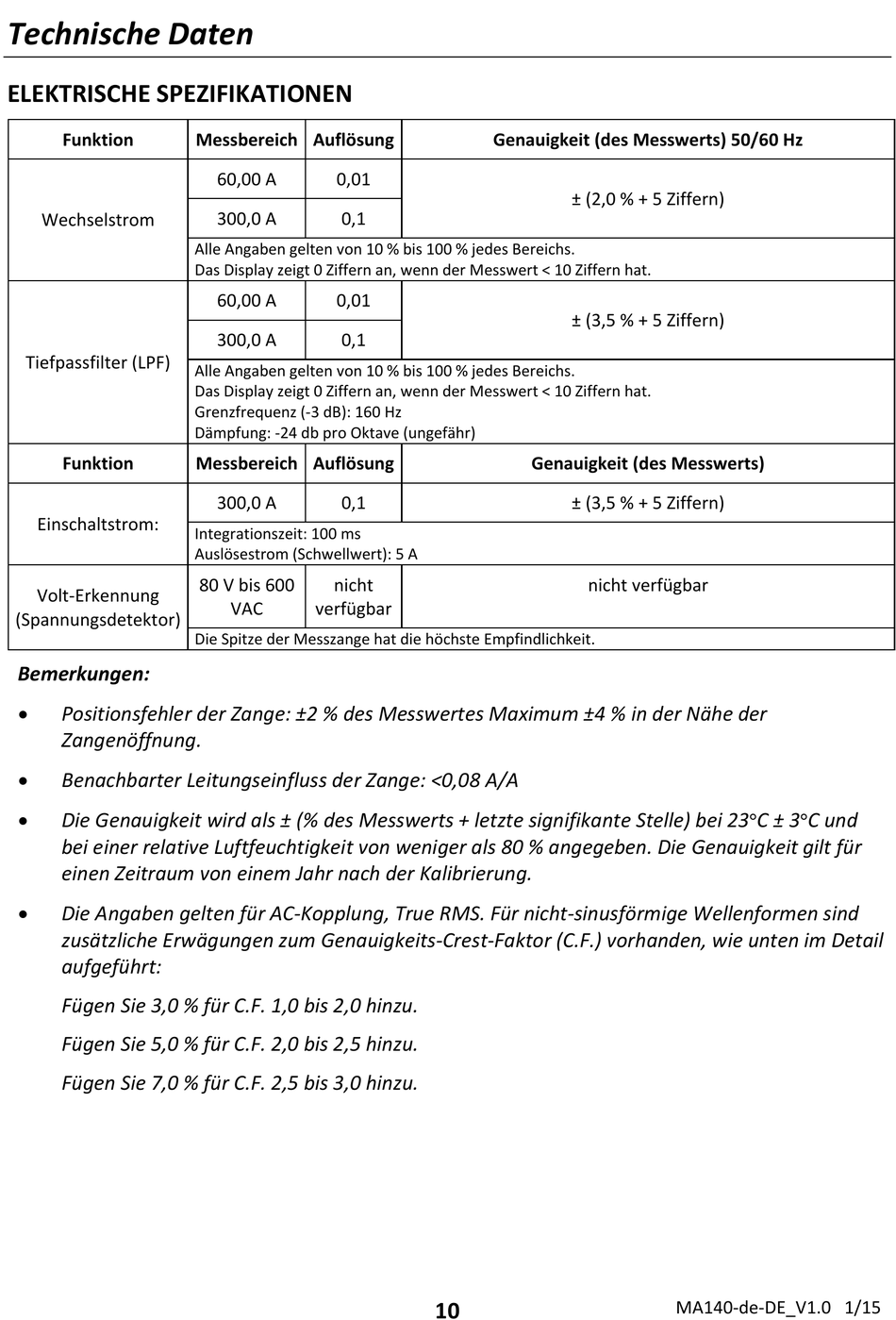

Technische Daten
ELEKTRISCHE SPEZIFIKATIONEN
Funktion
Wechselstrom
Tiefpassfilter (LPF)
Funktion
Einschaltstrom:
Volt‐Erkennung
(Spannungsdetektor)
Bemerkungen:
Positionsfehler der Zange: ±2 % des Messwertes Maximum ±4 % in der Nähe der
Zangenöffnung.
Benachbarter Leitungseinfluss der Zange: <0,08 A/A
Die Genauigkeit wird als ± (% des Messwerts + letzte signifikante Stelle) bei 23
bei einer relative Luftfeuchtigkeit von weniger als 80 % angegeben. Die Genauigkeit gilt für
einen Zeitraum von einem Jahr nach der Kalibrierung.
Die Angaben gelten für AC‐Kopplung, True RMS. Für nicht‐sinusförmige Wellenformen sind
zusätzliche Erwägungen zum Genauigkeits‐Crest‐Faktor (C.F.) vorhanden, wie unten im Detail
aufgeführt:
Fügen Sie 3,0 % für C.F. 1,0 bis 2,0 hinzu.
Fügen Sie 5,0 % für C.F. 2,0 bis 2,5 hinzu.
Fügen Sie 7,0 % für C.F. 2,5 bis 3,0 hinzu.
Messbereich Auflösung
60,00 A
0,01
300,0 A
0,1
Alle Angaben gelten von 10 % bis 100 % jedes Bereichs.
Das Display zeigt 0 Ziffern an, wenn der Messwert < 10 Ziffern hat.
60,00 A
0,01
300,0 A
0,1
Alle Angaben gelten von 10 % bis 100 % jedes Bereichs.
Das Display zeigt 0 Ziffern an, wenn der Messwert < 10 Ziffern hat.
Grenzfrequenz (‐3 dB): 160 Hz
Dämpfung: ‐24 db pro Oktave (ungefähr)
Messbereich Auflösung
300,0 A
0,1
Integrationszeit: 100 ms
Auslösestrom (Schwellwert): 5 A
80 V bis 600
nicht
VAC
verfügbar
Die Spitze der Messzange hat die höchste Empfindlichkeit.
Genauigkeit (des Messwerts) 50/60 Hz
± (2,0 % + 5 Ziffern)
± (3,5 % + 5 Ziffern)
Genauigkeit (des Messwerts)
± (3,5 % + 5 Ziffern)
10
nicht verfügbar
C ± 3
MA140‐de‐DE_V1.0 1/15
