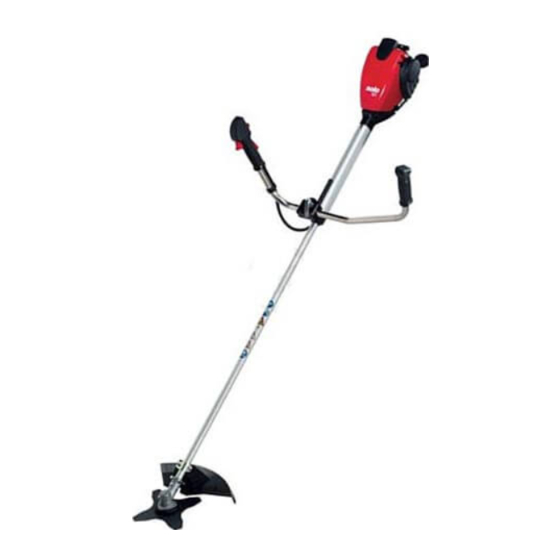

- Seite 1 121/129 Motorsense Gebrauchsanweisung Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften! 9 121 102 deutsch 11/2005...
- Seite 2 Folgende Symbole werden am Gerät und in dieser Gebrauchsanweisung verwendet: Vielen Dank, dass Sie sich für dieses SOLO Qualitätsprodukt entschieden haben. Vor Inbetriebnahme und vor allen Die Modelle 121 und 129 sind besonders leichte, Wartungs-, Montage- und handliche Motorsensen mit einem neu entwickelten Reinigungsarbeiten 25 cm / 29 cm starken Hochleistungsmotor.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Sicherheitsvorschriften ......................4 Allgemeine Sicherheitshinweise Arbeitskleidung Beim Tanken Beim Gerätetransport Bei Wartung und Reparaturen Vor dem Starten Beim Starten Bei der Arbeit 2. Technische Daten ........................7 3. Lieferumfang ..........................8 4. Bedienungs- und Funktionsteile....................8 5. Arbeitsvorbereitung........................9 Komplettierung Rundumgriff Loop Modell 121L, 129L und 129LTS Montage Zweihandgriff Bike... -
Seite 4: Sicherheitsvorschriften
Schutzausrüstung. Die Kleidung soll zweckmäßig, d.h. enganliegend (z.B. Kombi-Anzug), aber nicht hinderlich sein. Unsere Empfehlung: SOLO Forst- und Landschaftsarbeitsjacke EN 340 Best.-Nr.: 99 303 000 + Größe (2[s] - 6[xxl]) SOLO Outdoor Bundhose Best. Nr.: 99 020 95 + Größenindex oder SOLO Outdoor Latzhose Best. -
Seite 5: Beim Tanken
Sicherheitsvorschriften 1.3 Beim Tanken Benzin ist extrem leicht entzündlich. Halten Sie Abstand von offenem Feuer und verschütten Sie keinen Kraftstoff. Rauchen Sie nicht am Arbeitsplatz und am Ort des Tankens! • Vor dem Tanken ist immer der Motor abzustellen. • Wenn der Motor noch heiß... -
Seite 6: Beim Starten
Sicherheitsvorschriften 1.7 Beim Starten • Halten Sie beim Starten mindestens 3 Meter Abstand vom Ort des Tankens, und starten Sie niemals in geschlossenen Räumen. • Achten Sie auf sicheren und festen Stand beim Starten. Immer auf ebenem Untergrund starten und das Motorgerät sicher festhalten. -
Seite 7: Technische Daten
0,75 / 7500 1,0 / 7500 Max. zulässige Höchstdrehzahl 8500 9000 unbelastet mit Schneidewerkzeug Mittlere Leerlaufdrehzahl 2900 Kraftstofftank-Inhalt Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) mit anderen Zweitaktölen 1:25 (4%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Schaumstofffilter Zündung Elektronisch gesteuerte Magnetzündung, verschleißfrei... -
Seite 8: Lieferumfang
Lieferumfang ; Bedienungs- und Funktionsteile 3. Lieferumfang • Motorsense zum Teil vormontiert; nachfolgende Bauteile liegen bei und müssen noch fertig montiert werden • Modellabhängiger Handgriff und alle zur Montage bzw. Komplettierung erforderlichen Teile • Tragegurt • Schutz, Schutzleiste, Fadenabschneidmesser mit Schraube und alle benötigten Montageteile für den Schutz •... -
Seite 9: Arbeitsvorbereitung
Arbeitsvorbereitung 5. Arbeitsvorbereitung 5.2 Montage Zweihandgriff Bike Modell 121B, 129B und 129BTS Aus Versandgründen wird die Motorsense teilweise zerlegt ausgeliefert und muss vor der Fig. 4 Inbetriebnahme zusammengebaut werden. Die Motorsense darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. -
Seite 10: Anbau Des Schutzes
Arbeitsvorbereitung A) Montage des Grasschneideblattes 5.3 Anbau des Schutzes (modellabhängig und als Zubehör erhältlich) Fig. 5 Fig. 6 • Das Dämpfungsstück (2) mit der Wulst oben (in Richtung Motor) über das Schaftrohr stülpen. Dazu kann das Dämpfungsstück durch den Schlitz aufgebogen werden. -
Seite 11: Tragegurt Einstellen
Arbeitsvorbereitung B) Montage des Fadenkopfes Fadenmesser die Fadenenden während des (modellabhängig und als Zubehör erhältlich) Betriebes automatisch auf richtige Länge. Hinweis zur Schutzleiste: Hinweis: Beim Anbau des Fadenkopfes wird die Bundscheibe (Fig.6 Pos. 5), Bei Verwendung des Grassschneideblattes immer der Laufteller (Fig.6 Pos. 6), ohne aufgesteckte Schutzleiste arbeiten. -
Seite 12: Kraftstoff Tanken
Gashebel (1) dadurch freigegeben. Verwendung des von uns angebotenen Spezial-2- • Drücken Sie den Gashebel (1) ganz durch. Takt-Öls "SOLO Profi 2T-Motoröl" ein • Drücken Sie die Halbgas-Arretierung (2) ein und Mischungsverhältnis von 50:1 (2%). lassen Sie bei gedrückter Halbgas-Arretierung Bei anderen Marken-2-Takt-Ölen empfehlen wir ein... -
Seite 13: Starterklappe Und Primer
Motor starten / Motor abstellen knien, da sonst die Welle oder das Rohr beschädigt 7.3 Starterklappe und Primer werden können. Nehmen Sie einen sicheren Stand ein, halten Sie das Fig. 11 Gerät mit der linken Hand am Gehäuseflansch sicher fest. Bei kaltem Motor: Mit Choke-Hebel in Position unten ( ) zum Starten mehrmals den Startergriff geradlinig herrausziehen,... -
Seite 14: Anwendung Der Motorsense
Mähgut ein und arbeiten Sie mit dem Gerät wie mit mit dem als Zubehör erhältlichen Stahl- einer Sense durch schrittweise Vorwärtsgehen und Dickichtmesser (SOLO-Best.Nr. 69 00 947) im Bearbeiten des Mähguts von rechts nach links. Bodenbereich zulässig. Um eine optimale Schnittleistung zu erhalten, muss Unter Verwendung der im Zubehör erhältlichen,... -
Seite 15: Mähfaden Nachstellen
Anwendung der Motorsense 8.3 Mähfaden nachstellen 8.4 Teilbarer Schaft Modell 129LTS und 129BTS Bei der Verwendung des halbautomatischen Fadenkopfes: Für den Transport und zur Platz sparenden Lagerung sind die Modelle 129LTS und 129BTS mit Fig. 14 einem teilbaren Schaft ausgestattet. Darüber hinaus sind speziell für diese Modelle (ins Besondere für das Modell 129LTS) verschiedene Zubehörsätze erhältlich, bei denen das Arbeitswerkzeug bereits... -
Seite 16: Betriebs- Und Wartungshinweise
Betriebs- und Wartungshinweise 9. Betriebs- und Wartungshinweise 9.3 Getriebeschmierung Für die Schmierung des Kegelradgetriebes ist das 9.1 Allgemeine Betriebs- und SOLO "Spezial-Getriebe-Fließfett" (Best.-Nr. Wartungshinweise 0083180) zu verwenden. Die Schmierfettfüllung wöchentlich kontrollieren und gegebenenfalls (ca. Die Wartung und die Instandsetzung von modernen alle 20 - 50 Betriebsstunden) ergänzen. -
Seite 17: Hinweise Zum Schalldämpfer
Betriebs- und Wartungshinweise Der Vergaser hat 3 Einstellschrauben: auch an einem verschmutzten oder beschädigten Schalldämpfer liegen. Wenden Sie sich bitte an die • Leerlauf-Anschlagschraube "T" Fachwerkstatt. • Leerlauf-Gemischregulierschraube "L" • Volllast- Gemischregulierschraube "H" 9.6 Luftfilter Wartung Die Regulierschrauben für Leerlaufgemisch Verschmutzte Luftfilter haben eine "L"... -
Seite 18: Zündkerzen-Information
Betriebs- und Wartungshinweise 9.7 Zündkerzen-Information 9.8 Kraftstofffilter wechseln Die Zündkerze ist regelmäßig alle 50 Wir empfehlen, den Kraftstofffilter (32) jährlich von Betriebsstunden zu überprüfen. einer Fachwerkstatt wechseln zu lassen. • Zündkerzenabdeckung entfernen. Fig. 20 • Darunter liegenden Zündkerzenstecker abziehen. • Zündkerze herausschrauben und gut abtrocknen. Bei stark abgebrannten Elektroden ist die Zündkerze sofort zu ersetzen- sonst alle 100 Stunden. -
Seite 19: Wartungsplan
Betriebs- und Wartungshinweise 9.10 Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Vergaser Leerlauf kontrollieren Leerlauf einstellen Luftfilter reinigen ersetzen Zündkerze Elektronenabstand prüfen und ggf. nachstellen ersetzen Getriebeschmierung prüfen... -
Seite 20: Zubehör
Zubehör 10. Zubehör SOLO bietet über den Fachhandel ein umfangreiches Zubehörprogramm für Motorsensen an. Die Benutzung ist ausschließlich für das jeweilige Modell dem das Zubehör zugeordnet ist, unter Verwendung des entsprechenden Schutzes zulässig. Richten Sie sich an die nachfolgend tabellarische Übersicht und fragen Sie Ihren Fachhändler. -
Seite 21: Verschleißteile
Zubehör; Verschleißteile ; Garantie 12. Garantie Zubehör Best.-Nr. Der Hersteller garantiert eine einwandfreie Qualität SOLO Profi 2T-Motoröl 100 ml 00 83 103 und übernimmt die Kosten für eine Nachbesserung SOLO Profi 2T-Motoröl 00 83 104 durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die SOLO Profi 2T-Motoröl... - Seite 22 Made in Germany SOLO SOLO Postfach 60 01 52 P.O.Box 60 01 52 D 71050 Sindelfingen D 71050 Sindelfingen Germany Tel. 07031-301-0 Phone+49-7031-301-0 Fax 07031-130 +49-7031-149 info@solo-germany.com export@solo-germany.com...
