Solo 132 Bedienungsanleitung

Bedienungsanleitung Motorsense
Instruction manual Brushcutter
1 3 2
Dieses Heft enthält die vom Typ 127/130 abweichenden Bedienungsmerkmale. Die Sicherheitshinweise und die restlichen
Anweisungen entnehmen Sie bitte der Bedienungsanleitung 127/130. This manual contains operating guide lines which differ
from those for the models 127/130. The saftety hints and instructions should be taken from the manual for 127/130.

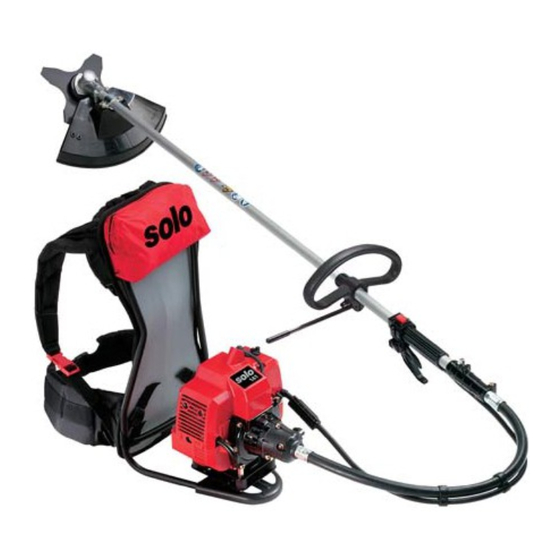

Aufbau der Motorsense / Major components
10
11
12
13
14
3
1 STOP-Schalter
2 Gashebel
3 Gaszug
4 Rundumbügel
4a Sicherheitsanschlag
5 Choke-Hebel
6 Starthilfe "Primer"
7 Kraftstofftank
8 Startergriff
9 Luftfilterhaube
10 Zündkerze
11 Blockierhebel
12 Zugverbindung
13 Biegewelle
14 Kupplungsmuffe
15 Tragegestell
16 Rückenplatte
17 Tragegurt
18 Schutz
19 Schneidwerkzeug
6
15
9
2
4a
1. Multi-function Handle
2. Throttle Lever
3. Throttle Cable
4. Loop Handle
4a Safety Buffer
5. Choke Lever
6. Primer
7. Fuel Tank
8. Starter Handle
9. Airfilter Cover
10. Spark Plug
11. Lock Lever
12. Cable Connection Box
13. Flexible Shaft
14. Coupling Sleeve
15. Carrying Frame
16. Back Plate
17. Carrying Strap
18. Debris Shield
19. Metal Blade
8
5
7
16
17
4
1
18
Typ/Model 1 3 2
19
