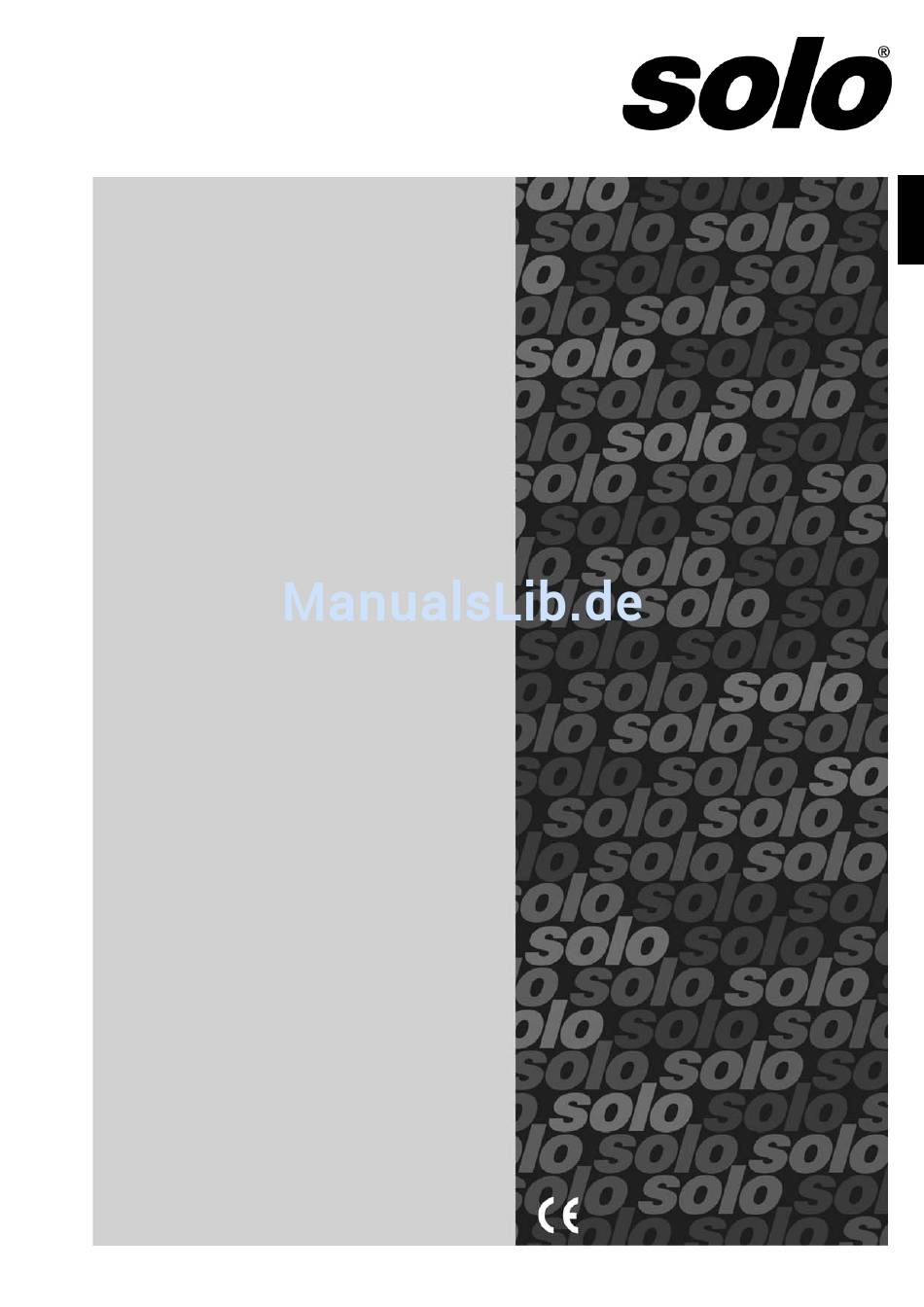

- Seite 1 Gebrauchsanweisung Elektro Originalbetriebsanleitung Rasentrimmer Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften! 9 116 104 deutsch 11/2009...
-
Seite 2: Typenschild
Betriebs- und Wartungshinweise genau einhalten. Sollten Sie nach dem Studium dieser Vor dem Einschalten des Motors Gebrauchsanweisung noch weitergehende Fragen Gehörschutz und Gesichtsschutz haben, steht Ihnen Ihr SOLO-Händler gerne zur aufsetzen Verfügung. Achtung, Gegenstände können hoch geschleudert werden CE Konformitätserklärung Die CE- Konformitätserklärung auf separatem Beiblatt ist... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ; Sicherheitsvorschriften Inhaltsverzeichnis Seite 1. Sicherheitsvorschriften........................3 Netzanschluss und Verlängerungskabel Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Arbeitskleidung Beim Gerätetransport Vor dem Anschließen an das Stromnetz Bei der Arbeit Bei Wartung, Reinigung und Reparaturen 2. Lieferumfang ............................6 3. Bedienungs- und Funktionsteile ......................6 4. -
Seite 4: Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise
Sicherheitsvorschriften 1.2 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Der Rasentrimmer darf ausschließlich zum Mähen von Gras, Schilf Unkraut und Wildwuchs im Bodenbereich verwendet werden. Für andere Zwecke ist der Rasentrimmer nicht zu verwenden (siehe Kap. 6.1 “Anwendungsbereiche“). Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme aufmerksam durch und bewahren Sie sie sicher auf. -
Seite 5: Vor Dem Anschließen An Das Stromnetz
Sicherheitsvorschriften 1.5 Vor dem Anschließen an das Stromnetz Überprüfen Sie vor jedem Benutzen das komplette Gerät auf betriebssicheren Zustand. • Der Ein-Ausschalter muss leichtgängig sein und selbstständig in die Stopp-Position zurückkehren. • Das Schneidewerkzeug und der Berührungsschutz müssen fest sitzen und in einwandfreiem Zustand sein. •... -
Seite 6: Lieferumfang
Lieferumfang ; Bedienungs- und Funktionsteile 2. Lieferumfang • Elektro Rasentrimmer zum Teil vormontiert; nachfolgende Bauteile liegen bei und müssen noch fertig montiert werden • Handgriff und alle zur Montage erforderlichen Montageteile • Tragegurt • Schutz, Schutzleiste, Fadenabschneidmesser und alle benötigten Montageteile für den Schutz •... -
Seite 7: Technische Daten
Technische Daten 4. Technische Daten Motortyp / Leistung Elektromotor / 1000 Nennspannung / Frequenz der Nennspannung V / Hz 230 AC / 50 Schutzklasse II (doppelt schutzisoliert) Verlängerungskabel (Zubehör, nicht im Lieferumfang) DIN 57282/H07 RN-F Nenndrehzahl am Schneidewerkzeug 6500 - 7500 Antriebswelle –... -
Seite 8: Arbeitsvorbereitung
Arbeitsvorbereitung 5. Arbeitsvorbereitung 5.2 Anbau des Schutzes Aus Versandgründen wird der Rasentrimmer Fig. 3 teilweise zerlegt ausgeliefert und muss vor der Inbetriebnahme zusammengebaut werden. Der Rasentrimmer darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. 5.1 Montage Handgriff-Loop Fig. 2 Die beiden Vierkantmuttern (18) von unten in den Schutz (19) einlegen. -
Seite 9: Montage Des Schneidewerkzeuges
Anwendung des Rasentrimmers 5.3 Montage des Schneidewerkzeuges 5.4 Tragegurt einstellen Fig. 5 Vor Arbeitsbeginn den Tragegurt und den Handgriff entsprechend der Körpergröße einstellen. Den Einschultergurt so über die linke Schulter legen, dass nach Einstellung der Gurtlänge der Gurthaken an der rechten Hüfte liegt. Den Rasentrimmer mit montiertem Schneidewerkzeug so ausbalancieren, dass das Schneidewerkzeug, ohne dass der angehängte... -
Seite 10: Anwendung Des Rasentrimmers
Anwendung des Rasentrimmers 6. Anwendung des Rasentrimmers loslassen. Zum Abschalten des Motors den Ein- Ausschalter loslassen. 6.1 Anwendungsbereiche Fig. 10 Der mit Fadenkopf ausgestattete Rasentrimmer darf ausschließlich zum Mähen von Gras - besonders geeignet an Hindernissen - und zum Schneiden von leichten Unkraut und Wildwuchs im Bodenbereich verwendet werden. -
Seite 11: Mähfaden Nachstellen
Anwendung des Rasentrimmers 6.3 Mähfaden nachstellen Bei der Verwendung des halbautomatischen Fadenkopfes: Fig. 11 (schematische Darstellung) Bei unbelastetem Betrieb mit dem laufendem Fadenkopf auf bewachsenem Untergrund mehrmals auftippen. Der Schneidefaden wird stückweise freigegeben. Die Fadenverlängerung beträgt pro Entriegelung ca. 30 mm. Fadenüberlängen werden durch das Fadenabschneidemesser korrigiert. 6.4 Tipps zur Selbsthilfe Störung Mögliche Ursache... -
Seite 12: Betriebs- Und Wartungshinweise
Feuerstellen oder dergleichen in der Nähe 7.2 Getriebeschmierung sein. Unbefugte Benutzung - besonders durch Für die Schmierung des Kegelradgetriebes ist das Kinder - ausschließen. SOLO "Spezial-Getriebe-Fließfett" (Best.-Nr. 0083180) zu verwenden. Die Schmierfettfüllung wöchentlich kontrollieren und gegebenenfalls (ca. alle 20 - 50 Betriebsstunden) ergänzen. Fig. 12 Die seitliche Verschlussschraube herausdrehen. -
Seite 13: Garantie
