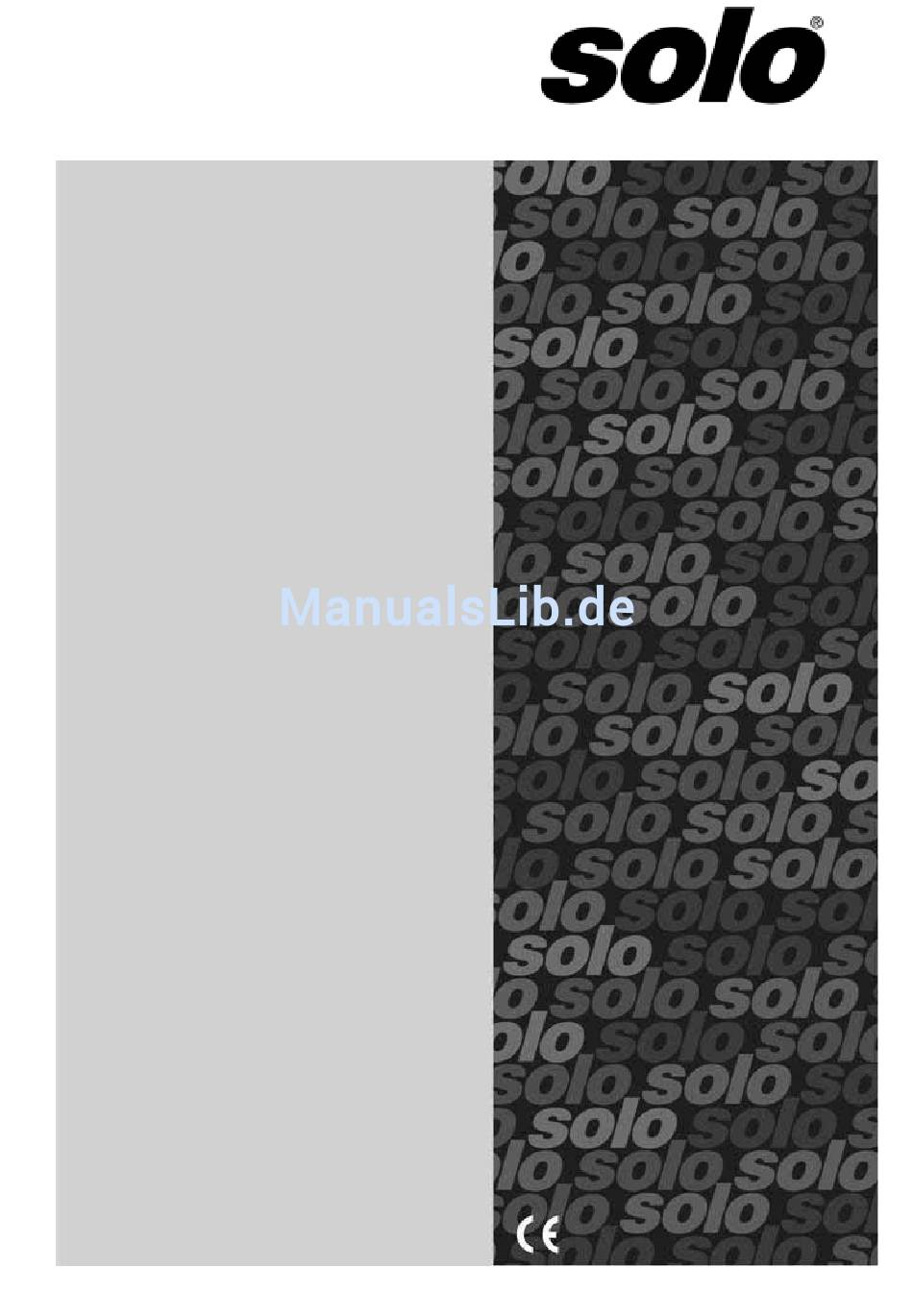

Solo 155 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Gebrauchsanweisung
Instruction manual
Instructions d'emploi
Manual de instrucciones
Istruzioni per l'uso
Achtung!
Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und
beachten Sie unbedingt die
Sicherheitsvorschriften!
Important!
Read this instruction manual carefully before
first operation and strictly observe the safety
regulations!
Attention!
Lire attentivement ce manuel avant la
première mise en service et observer
absolument les prescriptions de sécurité!
¡Atención!
Es indispensable leer con mucha atención las
instrucciones de manejo antes de utilizarla
por primera vez. ¡Preste especial atención a
las recomendaciones de seguridad!
Attenzione!
Prima della prima messa in funzione leggere a
fondo le presenti istruzioni per l'uso e
osservare assolutamente le norme di
sicurezza.
155
Motorsense
Brushcutter
Débroussailleuse
Desbrozadora
Decespugliatore
9 155 101
08/2006
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Solo 155
Inhaltszusammenfassung für Solo 155
- Seite 1 ¡Preste especial atención a las recomendaciones de seguridad! Attenzione! Prima della prima messa in funzione leggere a fondo le presenti istruzioni per l'uso e osservare assolutamente le norme di sicurezza. 9 155 101 08/2006...
- Seite 2 Vorwort Symbole Verehrte Kundin, lieber Kunde Folgende Symbole werden am Gerät und in dieser Gebrauchsanweisung verwendet: Vielen Dank, dass Sie sich für dieses SOLO Qualitätsprodukt entschieden haben. Vor Inbetriebnahme und vor allen Ein Einzylinder-Zweitakt-Motor mit stehendem, Wartungs-, Montage- und nikasilbeschichteten Zylinder in bewährter Reinigungsarbeiten Gebrauchsanweisung Vierkanaltechnik für hohe Leistung und niedrigen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Sicherheitsvorschriften ........................ 4 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Arbeitskleidung Beim Tanken Beim Gerätetransport Vor dem Starten Beim Starten Bei der Arbeit Bei Wartung und Reparaturen 2. Technische Daten......................... 7 3. Lieferumfang ..........................8 4. Bedienungs- und Funktionsteile ....................8 5. -
Seite 4: Sicherheitsvorschriften
Schutzausrüstung. Die Kleidung soll zweckmäßig, d.h. enganliegend (z.B. Kombi-Anzug), aber nicht hinderlich sein. Unsere Empfehlung: SOLO Forst- und Landschaftsarbeitsjacke EN 340 Best.-Nr.: 99 303 000 + Größe (2[s] - 6[xxl]) SOLO Outdoor Bundhose Best. Nr.: 99 020 95 + Größenindex oder SOLO Outdoor Latzhose Best. -
Seite 5: Beim Tanken
Sicherheitsvorschriften 1.3 Beim Tanken Benzin ist extrem leicht entzündlich. Halten Sie Abstand von offenem Feuer und verschütten Sie keinen Kraftstoff. Rauchen Sie nicht am Arbeitsplatz und am Ort des Tankens! Vor dem Tanken ist immer der Motor abzustellen. Wenn der Motor noch heiß ist, darf nicht nachgetankt werden – Brandgefahr! Den Tankverschluss immer vorsichtig öffnen, damit sich bestehender Überdruck langsam abbauen kann und kein Kraftstoff herausspritzt. -
Seite 6: Bei Der Arbeit
Sicherheitsvorschriften 1.7 Bei der Arbeit Die Motorsense darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. Sobald der Motor läuft erzeugt das Motorgerät giftige Abgase, die unsichtbar und geruchlos sein können. Starten Sie das Motorgerät niemals in geschlossenen Räumen. Sorgen Sie in beengten Verhältnissen, in Mulden oder in Gräben während der Arbeit immer für ausreichenden Luftaustausch. -
Seite 7: Technische Daten
Motor- Leistung bei Drehzahl kW / 2,3 / 8000 Max. zulässige Höchstdrehzahl 11800 unbelastet mit Schneidewerkzeug Mittlere Leerlaufdrehzahl 2800 Kraftstofftank-Inhalt Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) mit anderen Zweitaktölen 1:25 (4%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Gewebefilter Zündung Elektronisch gesteuerte Magnetzündung, verschleißfrei... -
Seite 8: Lieferumfang
Lieferumfang ; Bedienungs- und Funktionsteile ; Arbeitsvorbereitung 3. Lieferumfang ! Motorblock auf Rücken-Tragegestell ! Flexibler Biegeschaft mit Wellschlauchhalterungen ! Schaftrohr mit Kupplungsmuffe zum flexiblen Biegeschaft, Loopgriff, Multifunktionsgriff (mit Gashebel, Stoppschalter und Halbgas-Arretierknopf), Wellschlauch (mit el. Kabel und Bowdenzug) und Getriebe ! Schutz, Schutzleiste, Fadenabschneidmesser und alle benötigten Montageteile für den Schutz und das Fadenabschneidmesser ! Schneidewerkzeug Grasschneideblatt... -
Seite 9: Komplettierung Rundumgriff Loop
Arbeitsvorbereitung 5.3 Flexiblen Biegeschaft an dem 5.1 Komplettierung Rundumgriff Loop Motorflansch montieren Fig. 4 ! Blockierhebel (31) am Motorflansch (11) nach vorne umlegen und halten. ! Biegeschaft (12) bis zum Anschlag einführen. ! Den Rundumgriff Loop bei gelockerter Schraube ! Blockierhebel loslassen. (27) an die gewünschte Position verschieben und in die richtige Lage drehen. -
Seite 10: Anbau Des Schutzes
Arbeitsvorbereitung A) Montage des Grasschneideblattes 5.5 Anbau des Schutzes Fig. 7 Fig. 6 ! Das Dämpfungsstück (32) mit der Wulst oben (in Richtung Motor) über das Schaftrohr stülpen. Dazu kann das Dämpfungsstück durch den Schlitz aufgebogen werden. ! Die zwei Vierkant-Muttern (33) von innen in den Berührungsschutz einsetzen. - Seite 11 Arbeitsvorbereitung B) Montage des als Zubehör erhältlichen C) Montage des als Zubehör erhältlichen Fadenkopfes (Best. Nr.: 69 00 652 6) Schneidkopfes "Jet-Fit-Flexiblade" Schneidfäden in den Fig. 9a Hinweis: Beim Anbau des Fadenkopfes wird die Grundkörper des Bundscheibe (42), der Laufteller (43), die Tellerfeder Schneidkopfes gemäß...
-
Seite 12: Kraftstoff Tanken
Mischungsverhältnis Benzin-Öl von 25:1 (4%). Ab der sechsten Tankfüllung empfehlen wir bei 7.2 Starterklappe und Primer Verwendung des von uns angebotenen Spezial-2- Takt-Öls "SOLO Profi 2T-Motoröl" ein Fig. 11 Mischungsverhältnis von 50:1 (2%). Bei anderen Marken-2-Takt-Ölen empfehlen wir ein Mischungsverhältnis von 25:1 (4%). -
Seite 13: Starten
Motor starten / Motor abstellen Dekompressionsventil (3) drücken um den 7.4 Wenn der Motor nicht anspringt: Startvorgang zu erleichtern. (Nach dem Starten springt Sollte der Motor trotz mehrerer Startversuche nicht das Dekompressionsventil selbstständig in die anspringen, prüfen Sie ob alle vorher beschriebenen Normalstellung zurück.) Einstellungen korrekt sind, ins Besondere, dass der Stopp-Schalter nicht in Position "STOP"... -
Seite 14: Anwendung Der Motorsense
Schneidewerkzeug vorgeschriebene Berührungsschutz Bei spürbaren Unregelmäßigkeiten bzw. bei an der vorgeschriebenen Position montiert sein. Bei verwickeltem Mähgut im Bereich des Unsicherheiten fragen Sie Ihren SOLO-Fachhändler. Schneidewerkzeuges oder des Berührungsschutzes ist sofort der Motor abzustellen. Bremsen Sie das 8.2 Korrekte Arbeitsweise mit der Schneidewerkzeug durch drücken auf den Boden ab,... -
Seite 15: Mähfaden Nachstellen
Anwendung der Motorsense ; Betriebs- und Wartungshinweise Bewahren Sie das Gerät am besten an einem 8.3 Mähfaden nachstellen trockenen und sicheren Ort mit vollem Kraftstofftank Bei der Verwendung des halbautomatischen auf. Es dürfen keine offenen Feuerstellen oder Fadenkopfes (Zubehör Best. Nr.: 69 00 652 6): dergleichen in der Nähe sein. -
Seite 16: Getriebeschmierung
Zur korrekten Leerlaufeinstellung, muss der Luftfilter sauber sein. Lassen Sie vor der Einstellung den Motor warmlaufen. Für die Schmierung des Kegelradgetriebes ist das SOLO "Spezial-Getriebe-Fließfett" (Best.-Nr. Wenn der Leerlauf zu hoch ist 008318025) zu verwenden. Die Schmierfettfüllung (ins Besondere wenn das Schneidwerkzeug schon wöchentlich kontrollieren und gegebenenfalls (ca. -
Seite 17: Luftfilter Wartung
Betriebs- und Wartungshinweise 9.5 Luftfilter Wartung 9.6 Zündkerzen-Information Verschmutzte Luftfilter haben eine Leistungsminderung Die Zündkerze ist regelmäßig alle 50 Betriebsstunden zur Folge. Sie erhöhen den Kraftstoffverbrauch und zu überprüfen. somit die Schadstoffe im Abgas. Außerdem wird das Fig. 18 Starten erschwert. Führen Sie folgende Wartungsarbeiten regelmäßig durch. -
Seite 18: Hinweise Zum Schalldämpfer
Betriebs- und Wartungshinweise 9.7 Hinweise zum Schalldämpfer 9.9 Stilllegung und Aufbewahrung Den Schalldämpfer vor Arbeitsbeginn auf Bewahren Sie das Gerät am besten an einem einwandfreien Zustand überprüfen. Berühren Sie den trockenen und sicheren Ort mit vollem Kraftstofftank Schalldämpfer nicht, solange er noch heiß ist. auf. -
Seite 19: Wartungsplan
Betriebs- und Wartungshinweise 9.10 Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Schmierung der flexiblen prüfen Antriebswelle im Biegeschaft ergänzen Vergaser Leerlauf kontrollieren Leerlauf einstellen Luftfilter reinigen... -
Seite 20: Zubehör
Zubehör 10. Zubehör SOLO bietet über den Fachhandel ein umfangreiches Zubehörprogramm für Motorsensen an. Die Benutzung ist ausschließlich für das jeweilige Modell dem das Zubehör zugeordnet ist, unter Verwendung des entsprechenden Schutzes zulässig. Richten Sie sich an die nachfolgend tabellarische Übersicht der zugelassenen Zubehörteile und fragen Sie Ihren Fachhändler. -
Seite 21: Garantie
Garantie ; Verschleißteile 11. Garantie 12. Verschleißteile Der Hersteller garantiert eine einwandfreie Qualität und Verschiedene Bauteile unterliegen übernimmt die Kosten für eine Nachbesserung durch gebrauchsbedingtem Verschleiß bzw. einer normalen Auswechseln der schadhaften Teile im Falle von Abnutzung und müssen ggf. rechtzeitig ersetzt werden. Material- oder Herstellungsfehlern, die innerhalb der Nachstehende Verschleißteile unterliegen nicht der Garantiezeit nach dem Verkaufstag auftreten. - Seite 102 __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________ __________________________________________________________________________________________________...
