Montage-instructies

Montage-instructies

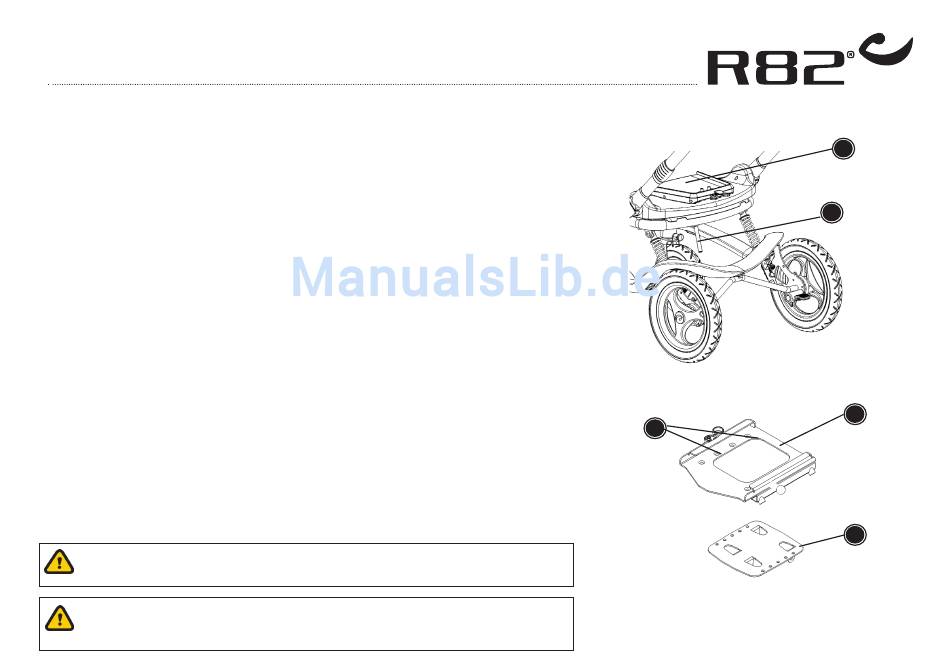

Volg de onderstaande aanwijzingen voor het vervangen van een V-adapter door een
T-adapter op een Stingray-frame. Na de vervanging kan er op het Stingray-frame een
x:panda- of Panda Colour zitschaal worden gebruikt.
1. Kantel de adapter (A) en verwijder de zes asborgringen aan de onderzijde van de
adapter.
2. Verwijder de bevestigingsstangen en doorvoerhulzen. De voorste bevestigingsstang
met bijbehorende twee doorvoerhulzen en twee asborgringen moeten weer worden
gebruikt bij het monteren van de nieuwe adapter. De rest hoeft niet meer te worden
gebruikt.
3. Nieuwe adapterplaat (B) monteren op het frame: Gebruik de meegeleverde lange
bevestigingsstang aan het achtereind van de adapterplaat. Vergeet daarbij niet de ny-
lon plaatjes tussen de adapterplaat en de scharnieren. Monteer het voorste scharnier
met de bewaarde onderdelen die zijn genoemd in punt 2.
4. Monteer met behulp van de 4 meegeleverde inbusbouten het T-frame (C) van bov-
enaf op de adapterplaat (B). Zet de 4 inbusbouten vast met een plaatje en een borg-
moer onder de adapterplaat. Het is belangrijk dat het achtereinde van het T-frame
aansluit op het achtereinde van de adapter. Gebruik daarbij de openingen (D) (aan
beide zijden).
5. De huls voor de hoekverstelling wordt vastgeklemd aan de verticale klem stang (E)
aan de onderzijde.
Deze montage mag uitsluitend worden uitgevoerd door hierin getraind technisch
personeel.
Alle verstellingen en toevoegingen van accessoires moeten correct worden
uitgevoerd en voorafgaand aan ieder gebruik worden gecontroleerd.
E
D
A
C
B
