R82 x:panda Montageanleitung Seite 2

Monteringsvejledning
Udskiftning af V-adapter til T-adapter på Stingray
Følg nedenstående beskrivelse for at udskifte V-adapter til T-adapter på Stingray så-
ledes at x:panda eller Panda Futura sæde kan benyttes på stellet.

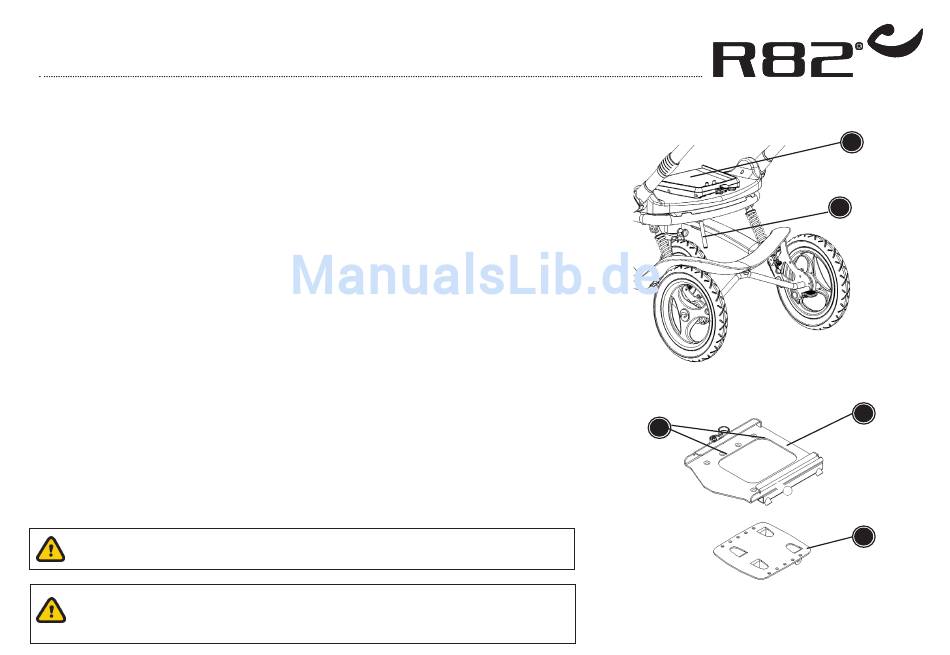

1. Tilt adapteren (A) og fjern de 6 låseringe i bunden.
2. Fjern aksler og bøsninger - den forreste aksel med tilhørende 2 bøsninger og 2
låseringe skal genbruges ved montering af den nye adapter - resten skal ikke
længere anvendes.
3. Tag nyt adapterkit og monter adapterplade (B) på stel: Brug den nye lange aksel
i bagkant. Husk distancering mellem adapterplade og ophængsører. Monter for-
reste del af adapterpladen med de gemte komponenter fra pkt. 2.
4. Monter T-rammen (C) på adapterpladen (B) med 4 bolte, spændskiver og
møtrikker. Montér boltene oppefra og møtrikkerne nedefra. Det er vigtigt, at T-ram-
mens bagkant følger adapterens bagkant, så hullerne (D) skal benyttes (i begge
sider).
5. Vinkelreduceringsbøsning clipses på springstopperen (E) nederst.
Bør kun udføres af trænet tekniker.
Montering samt justering af tilbehør skal udføres i henhold til ovenstående
beskrivelse. Tjek før hver brug, at tilbehøret er korrekt monteret/justeret.
D
A
E
C
B
