R82 x:panda Montageanleitung Seite 6

Montageanleitung
Montage des Adapters für x:panda und Panda Futura anstelle des V-Adapters
Bitte befolgen Sie unten stehende Montageanleitung, um den Adapters für x:panda
und Panda Futura anstelle des V-Adapters zu montieren.

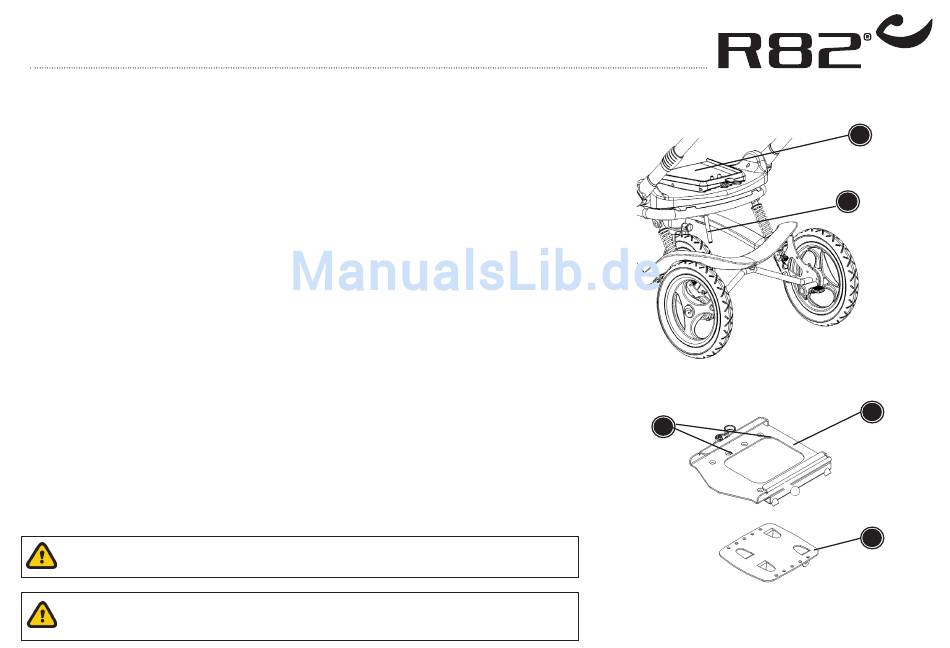

1. Kanteln Sie die Neigung des Adapters (A) und entfernen Sie die 6 Sprengringe an
der Unterseite.
2. Entfernen Sie die Befestingungsstangen und Rohre - das vordere Befestigungsro-
hr mit den beiden Stangen and 2 Sprengringen werden zur Montage des neuen
Adapters wieder benötigt - die übrigen Befestigungsmaterialen werden nicht mehr
benötigt.
3. Entfernen Sie die Befestingungsstangen und Rohre - das vordere Befestigungsro-
hr mit den beiden Stangen and 2 Sprengringen werden zur Montage des neuen
Adapters wieder benötigt - die übrigen Befestigungsmaterialen werden nicht mehr
benötigt.
4. Montieren Sie den Adapter (C) für x:panda und Panda Futura auf die Adapter-
platte (B) mit Hilfe der 4 mitgelieferten Schrauben, Unterlegscheiben und Muttern.
Es ist wichtig, dass das Ende des Adapters mit dem Ende der Adapterplatte ab-
schließt!
5. Die Stange für die Winkeleinstellung muss mit der Stopper (E) am Kolbenrohr
unten verriegelt werden.
Diese Montage darf nur durch R82 Techniker durchgeführt werden!
Jede Einstellung und Monatge muss korrekt eingestellt und montiert sein.
Vor dem Nutzten des Gerätes muss dies überprüft werden.
D
A
E
C
B
