Asennusohjeet

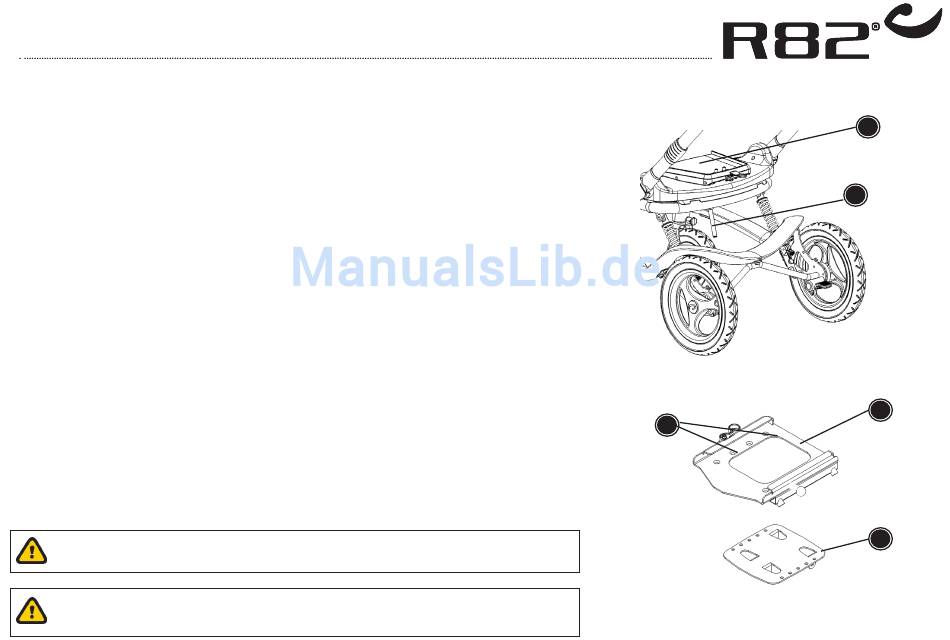

V-liitososan vaihto T-liitososaan Stingray alustassa
Noudata alla olevia ohjeita V-liitoskappaleen vaihtamiseksi T-liitoskappaleeksi Stingray
alustassa, jotta x:panda tai Panda Futura istuin voidaan asentaa alustaan.
1. Kallista liitoskappaletta (A) ja poista sen pohjalla olevat kuusi lukkorengasta.
2. Irrota kiinnitysakseli ja holkit - edessä oleva kiinnitysakseli ja siihen sopivat kaksi
holkkia ja kaksi lukkorengasta käytetään uuden liitoskappaleen kiinnittämiseen,
muita osia ei enää tarvita.
3. Asenna uusi liitoskappale (B) runkoon: Käytä kitin pitkää kiinnitysakselia liitoskap-
paleen tapapyörien puoleisessa päässä ja muista nylonprikat liitoskappaleen ja
saranoiden väliin. Asenna etusarana kohdassa 2. säästetyillä osilla.
4. Asenna T-liitoskappale (C) sovituslevyyn (B) yläpuolelta mukana tulleilla neljällä
pultilla ja kiristä prikallisella lukitusmutterilla sovituslevyn alta. Tärkeää: aseta
T-liitososan ja sovituslevyn takareunat samalle tasolle, käytä sivuilla olevia reikiä
(D).
5. Kulmansäätöholkki on kiinnitetty pohjassa olevan tangon pikalukitukseen (E).
Ainoastaan koulutetun asentajan suorittamaksi.
Kaikki säädöt ja lisävarustelisäykset tulee asentaa oikein ja tarkistaa ennen joka
käyttöä.
D
A
E
C
B
