- Seite 1 Deutsche Gebrauchsanweisung © 2010 R82 A/S. All rights reserved. The R82 logo and the Gazelle ps are registered trademarks of R82 A/S. 07.2016...
-
Seite 2: Inhaltsverzeichnis

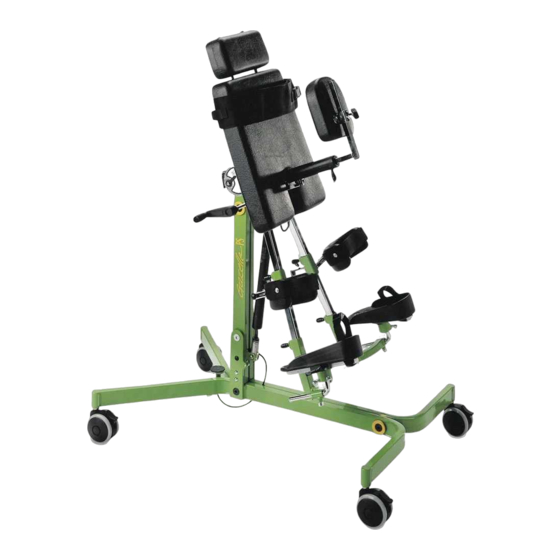

INHALTSVERZEICHNIS Sicherheit................4 Garantie ................4 Werkzeug ................4 Reinigung ................4 In gebrauchnegmen............5 Kopfplatte ................6 Zwischenstück ..............6 Rumpfgurt ................7 Gesäßpelotte ..............7 Seitenpelotten..............8 Individuelle abduktion ............9 Kniewinkel-verstellung ............. 10 Kniepelotten..............11 Fußstütze................. 12 Tisch / Tisch mit becken .......... - Seite 3 “Gazelle PS” Ihren Erwartungen und Vorstellungen eines modernen Hilf- smittels entspricht. Die “Gazelle PS” gibt es in drei verschiedenen Größen für Kinder im Alter vor 1 bis 14 Jahren. Die “Gazelle PS” darf nur für die oben aufgeführten Anwendungen benutzt werden.
-
Seite 4: Sicherheit
Sie in regelmäßigen Abständen alle Verriegelungen und Einstellungen. GARANTIE R82 gewährt eine Garantie von 2 Jahren auf die Verarbeitung und das Material sowie eine Garantie von 5 Jahren auf das Metallgestell (gegen Bruchschäden an Schweißnähten). Die Garantie erlischt, wenn der Kunde seiner Verpflichtung zur täglichen Pflege und/oder Wartung gemäß... -
Seite 5: In Gebrauchnegmen
GEBRAUCHNEGMEN Gazelle PS wird zusammengefalltet geliefert, folgen Sie die Beschreibung um Gazelle PS in Gebrauch zu nehmen: 1) Die 4 Radbremsen aktivieren. 2) Lehnen Sie sich leicht mit dem Fuß auf das Gestell und kippen Sie das Rückenliegebrett nach oben bis hin zu einer senkrechten Po- sition. -
Seite 6: Kopfplatte
KOPFPLATTE Motierung und Höhenverstellung: A) Beide Streben der Kopfplatte in die justierbare Brustauflage hinein schieben. B) Montieren Sie die Rändelschrauben in der Kopfplatte und die gewünschte Höhe kann eingestellt werden. Es kann vom Vorteil sein, daß die Kopfplatte auf der Gazelle montiert ist, während Sie das Kind in der waagerechten Position plazieren. -
Seite 7: Rumpfgurt
RUMPFGURT Der Rumpfgurt läßt sich je nach Wunsch auf die Basis- oder auf die Brustauflage montieren. Der Gurt wird hinten mit den Rändelschrauben befestigt (A). Das Kind wird mittels des Klett- verschlußes und des Steckschloßes (B) vorne befestigt. GESÄSSPELOTTE Die Gesäßpelotte kann in Höhe (A) und Tiefe (B) eingestellt werden. -
Seite 8: Seitenpelotten
SEITENPELOTTEN Die Seitenpelotten werden auf die Basisplatte oder die Brustauflage montieret, so dienen sie als unterstützung für den Rumpf und die Hüften. Höhen- und Breiteverstellung werden über die Rändelschrauben justiert (A). -
Seite 9: Individuelle Abduktion
INDIVIDUELLE ABDUKTION Die individuelle Abduktion kann von 0° bis 30° Grad justieret werden (A). Der Griff der Kurbel läßt sich einklappen. Ziehen Sie dazu den Griff nach außen und klappen Sie ihn ein (B). -
Seite 10: Kniewinkel-Verstellung
KNIEWINKEL- VERSTELLUNG Um die Stange der Kniewinkelverstellung auf die Abduktionsstange zu bauen, folgendes tun: 1) Den Griff (A) lösen und die Fußschale ent- fernen. 2) Die Inbusschraube lösen und die Kniepelotte entfernen. 3) Die Kniepelotte auf die Stange der Kniewin- kelverstellung montieren. -
Seite 11: Kniepelotten
KNIEPELOTTEN Als Standard wird Gazelle PS als Bauchschräg- liegebrett geliefert, die Kniepelotten müssen deshalb für die Rückenlage gedreht werden: 1) Den Griff (A) lösen und die Fußschale ab- montieren. 2) Die Inbusschraube (B) lösen und die kom- plette Kniepelotte abmontieren. -
Seite 12: Fußstütze
FUSSSTÜTZE Zur Nutzung in Rückenlage: Nach drehen der Kniepelotten zur Nutzung in Rückenlage, die Fußstützen in der gleichen Seite montieren an der sie abgenommen wur- den. 1) Die Fußtützen montieren und Griffschraube (A) anziehen. 2) Die Schraube (B) lösen um die Tiefe der Fußschale einzustellen. -
Seite 13: Tisch / Tisch Mit Becken
TISCH / TISCH MIT BECKEN Die Klemmhebel (A) und (B) lösen und die Tisch- halterung in die beiden Führungen am Rücken einstecken. Die Klemmhebel (A) und (B) wieder anziehen. Die Klemmhebel (A) lösen und die Tischhalter- ung kann sowohl für Bauch- oder Rückenlage geschwenkt werden. -
Seite 14: Neigungs-Verstellung
NEIGUNGS- VERSTELLUNG Neigungsmesser (A) Die Gazelle PS kann stufenlos von einer sen- krechten bis hin zu einer -15° waagerechten Position (Drainageliege) nur verstellt werden. Durch leichtes Treten des Fußpedals (B) und Einstellung der Auflageplatte ind die gewünschte Position. Als Kindersicherung kann die Gazelle PS in der gewünschte Position gesichtert wer-... -
Seite 15: Einstellung Von Gasfedern
EINSTELLUNG VON GASFEDERN Die Gazelle PS ist mit einer Gasfeder zur Höhen - oder Winkelverstellung ausgestattet. Nach einiger Zeit kann es notwendig sein, die Gasfeder neu einzustellen: Die Einstellung ist nur notwendig, wenn - Die Gasfeder sich selbst auslößt - Die Gasfeder überhaupt nicht ausgelößt wer- den kann Falls die Gasfeder sich selbst auslößt, lösen Sie... -
Seite 16: Produkt Identifikation
PRODUKT IDENTIFIKATION A) Serienummer Das Etikett ist unter den Rahmen befestigt. B) Hersteller Das Etikett ist bei dem linken Hinterrad be- festigt. XXXXXXX Max load: xxx kg DMR ver.:XXXX Art. no.:XXXXXXX Product:XXXX - Size X (XX)XXXXXXXXXXXXXX(XX)XXXXXX(XX)XXXXXX... -
Seite 17: Masse
MASSE Gr. 1 Gr. 2 Gr. 3 480 mm (19'') 580 mm (23'') 650 mm (26'') Gesamtbreite (G) 760 mm (30'') 880 mm (35'') 990 mm (35'') Höhe - Horizontal (H) Länge vom fuß bis zur Achsel (I) 450- 950 mm (18-37'') 600-1050 mm (24-41'') 700-1250 mm (28-49'') Gesamtlänge (I1) 760 mm (30'') 800 mm ( 31 ½'') -
Seite 18: Technische Daten
TECHNISCHE DATEN Rahmen: Stahl mit Verchromung oder Pulverbechichtung Polster: PUR (Polyrethan) HERSTELLER VERTRIEB R82 A/S Parallelvej 3 Vertrieb in Deutschland: 8751 Gedved R82 GmbH An den Wiesen 10 D - 55218 Ingelheim Den Vertreiber finden Sie unter www.R82.com...
