Monteringsveiledning

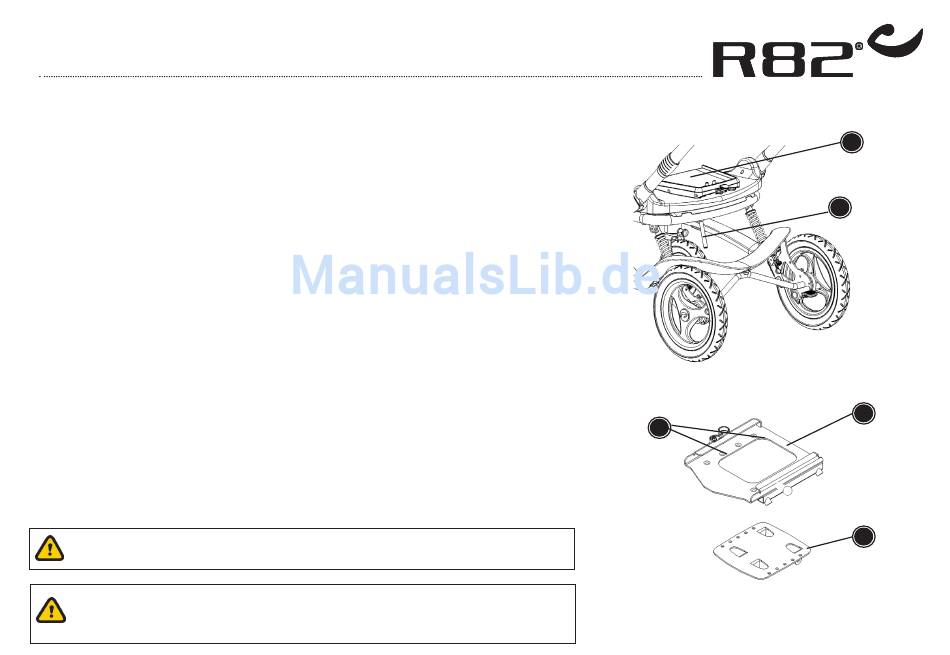

Utskifting av V-adapter til T-adapter på Stingray
Gjør følgende for å skifte V-adapter til T-adapter på Stingray, slik at x:panda eller Panda
Futura sete kan brukes på understellet.
1. Tilt adapteren (A) og fjern de 6 låseskivene i bunnen.
2. Fjern aksler og foringer – den forreste akselen med de tilhørende 2 foringer og 2
låseringer skal gjenbrukes ved montering av den nye adapteren – resten skal ikke
brukes mer.
3. Ta et nytt adapterkit til x:panda og monter adapterplaten (B) på understellet: Bruk
den nye, lange akselen i bakkant. Husk at det må være avstand mellom adapter-
platen og opphengskrokene. Monter forreste del av adapterplaten med de 2 forin-
gene og låseringene nevnt i pkt 2.
4. Monter T-rammen (C) på adapterplaten (B) med de 4 bolter, spennskiver og mut-
tere. Monter boltene ovenfra og mutterne nedenfra. Det er viktig at T-rammens
bakkant følger adapterens bakkant, så hulene (D) skal benyttes (i begge sider).
5. Vinkelreduserende foring klipses på springstopperen (D) nederst.
Bør kun utføres av trenet tekniker.
Montering og justering av tilbehør skal utføres iht ovenfor nevnte beskrivelse.
Sjekk før hver bruk at tilbehøret er korrekt montert/justert.
D
A
E
C
B
