Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
1588 Configuration
Auf dieser Seite legen Sie fest, wie das Gerät PTP-Nachrichten verarbeiten soll.
Betriebsart 1588
Es gibt die folgenden Einstellmöglichkeiten:
● off
Das Gerät verarbeitet keine PTP-Nachrichten. PTP-Nachrichten werden aber nach den
Regeln des Switchs weitergeleitet.
● transparent
Das Gerät übernimmt die Funktion einer Transparent Clock und leitet PTP-Nachrichten
an andere Teilnehmer weiter, wobei es Eintragungen in das Korrekturfeld der PTP-
Nachricht vornimmt.
5.5.17.2

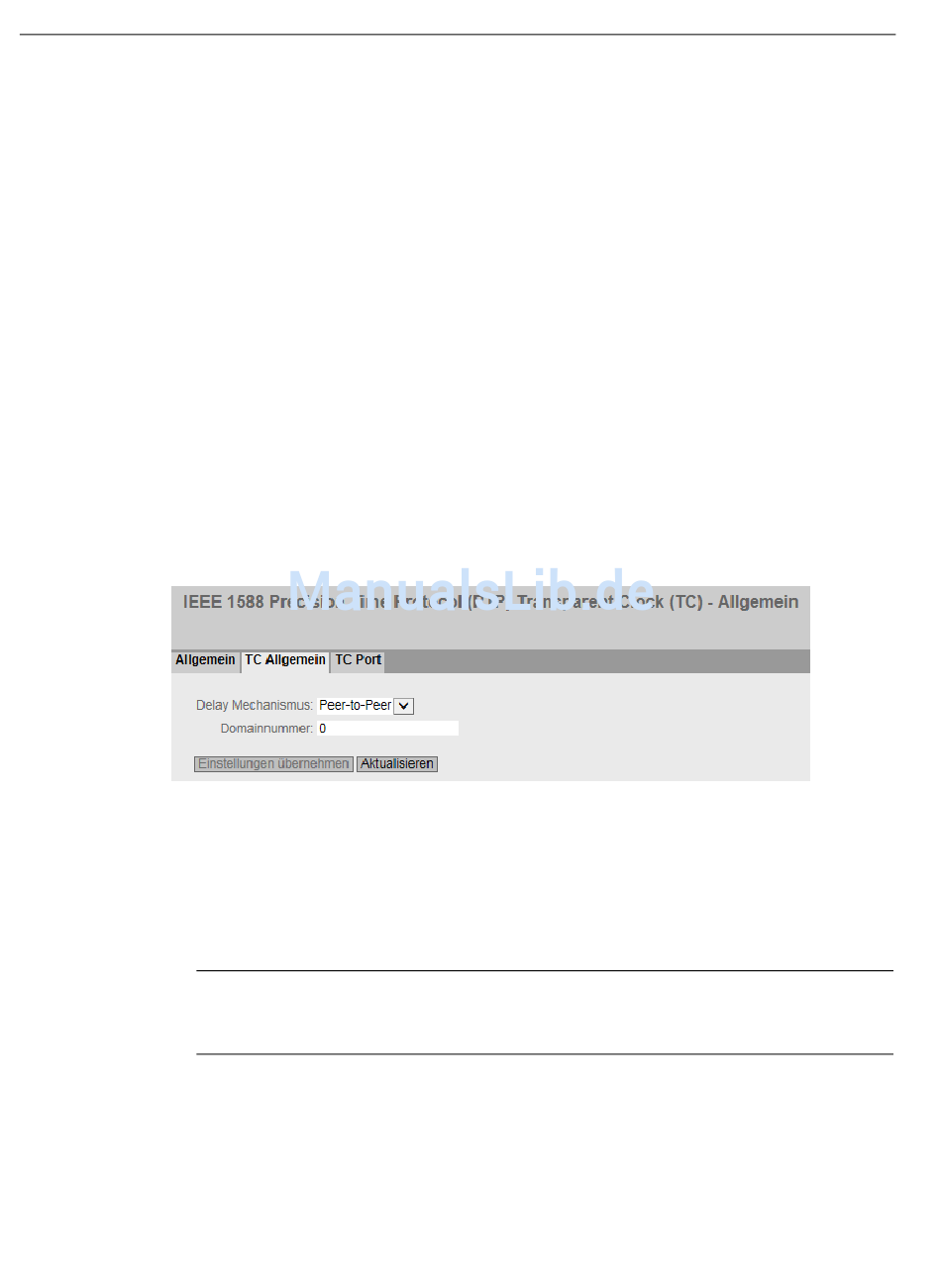

TC Allgemein

TC Allgemein
Unter diesem Reiter befinden sich die allgemeinen Einstellungen zu PTP.
1588 Transparent Clock Configuration
Delay Mechanismus
Legen Sie fest, mit welchem Delay-Mechanismus das Gerät arbeiten soll:
● End-to-End
(Delay-Request-Response-Mechanismus wird verwendet)
Hinweis
Bei der End-to-End Synchronisation mit mehr als 2 Slaves können Ausreißer > 100 ns im
Offset auftreten.
● Peer-to-Peer
(Peer-Delay-Mechanismus wird verwendet)
Domainnummer
Tragen Sie hier die Domänen-Nummer für das Gerät ein. Das Gerät ignoriert PTP-
