● Ingress-Schnittstellen
Zeigt eine Liste aller Ingress-Schnittstellen, für die diese Regel gilt.
● Egress-Schnittstellen
Zeigt eine Liste aller Egress-Schnittstellen, für die diese Regel gilt.
Hinweis
Subnetzmaske für einzelne Hosts
Wenn Sie die Regel für ein einzelnes System erstellen (eine IPv4-Adresse), geben Sie die
Subnetzmaske "255.255.255.255" an.
Vorgehensweise zur Konfiguration
1. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird eine neue Zeile mit einer
eindeutigen Nummer (Regelnummer) angelegt.
2. Tragen Sie bei "Quell-IP-Adresse" und bei "Quell-Subnetzmaske" die Daten der Quelle
ein.
3. Tragen Sie bei "Ziel-IP-Adresse" und bei "Ziel-Subnetzmaske" die Daten des Ziels ein.
4. Wählen Sie in der Klappliste "Aktion" aus, ob das Telegramm weitergeleitet oder
abgelehnt werden soll, wenn das Telegramm der ACL-Regel entspricht.
5. Legen Sie im Reiter "Protokollkonfiguration" die Regeln für Protokolle fest.
6. Wählen Sie in den Reitern "Ingress-Regeln" und "Egress-Regeln" wie eingehende bzw.
ausgehende Telegramme von einem Port behandelt werden.
5.8.6.2

Protokollkonfiguration

Auf dieser Seite legen Sie die Regeln für Protokolle fest.
Einstellungen

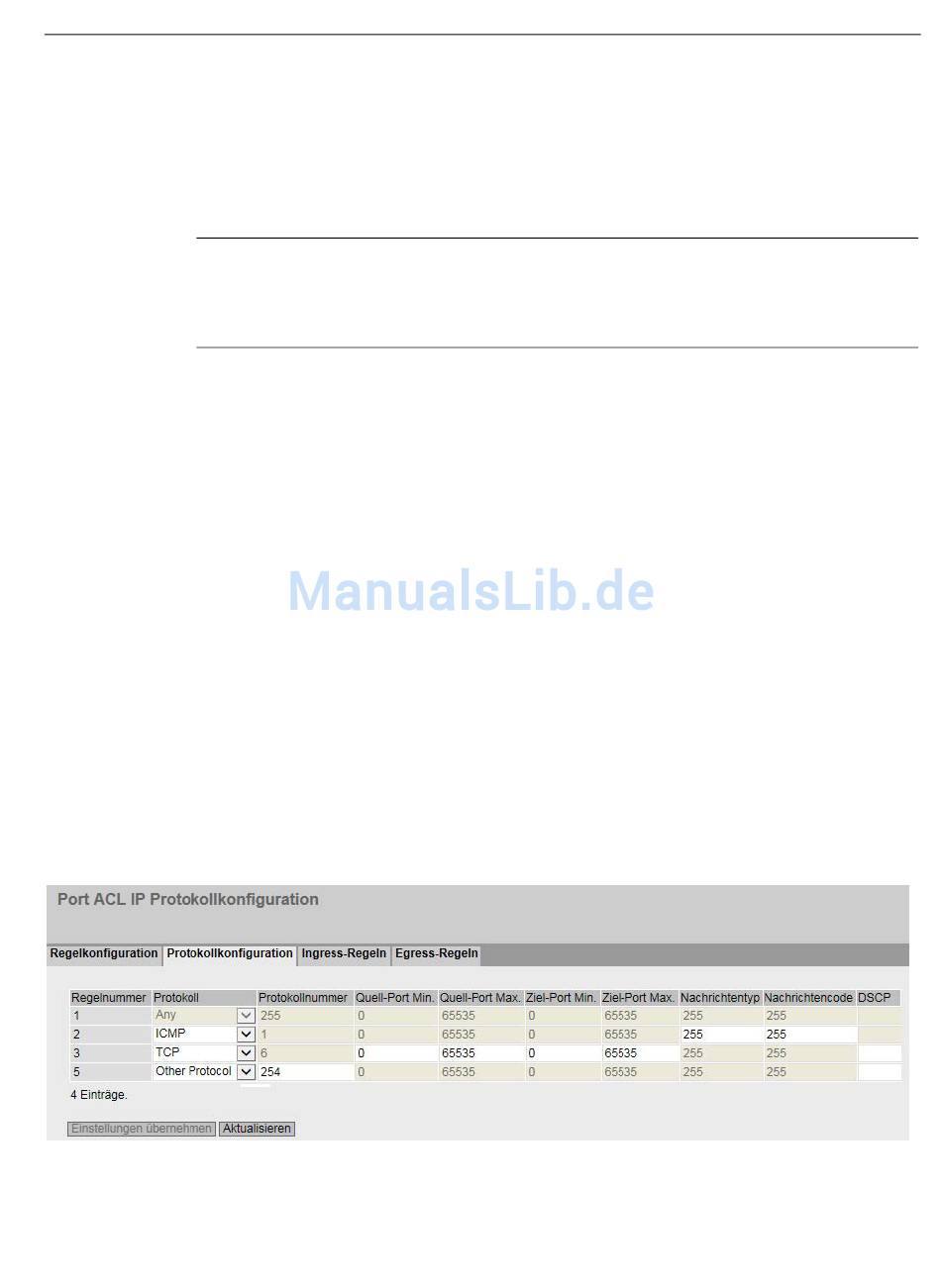

Bild 5-24 IP ACL Protocol Configuration
