SCALANCE X-

SIMATIC NET
Industrial Ethernet Switches
SCALANCE X-400 Extendermodule
Kompaktbetriebsanleitung
04/2013
A5E00367421-10
400 Extendermodule
___________________

Einleitung
___________________
Sicherheitshinweise
___________________
Beschreibung
___________________
Montage
___________________
Zulassungen
___________________
Technische Daten
___________________
Maßbilder
1
2
3
4
5
6
7

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SCALANCE X-400

Inhaltszusammenfassung für Siemens SCALANCE X-400

  • Seite 1 ___________________ SCALANCE X- 400 Extendermodule Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung SIMATIC NET ___________________ Montage Industrial Ethernet Switches ___________________ SCALANCE X-400 Extendermodule Zulassungen ___________________ Technische Daten Kompaktbetriebsanleitung ___________________ Maßbilder 04/2013 A5E00367421-10...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Montage/Demontage des Medienmodul-Extender EM496-4 für SCALANCE X414-3E....23 Zulassungen ............................29 Zulassungen, Zertifikate.......................29 Technische Daten............................ 33 Extendermodul EM495-8 - Technische Daten................33 Extendermodul EM496-4 - Technische Daten................34 Maßbilder..............................35 Masszeichnung - Extendermodul EM495-8.................35 Masszeichnung - Extendermodul EM496-4.................37 Index................................ 39 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 4 Inhaltsverzeichnis SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 5: Einleitung

    Dokumentinhalt Die vorliegende Betriebsanleitung (Kompakt) umfasst Informationen mit denen Sie in der Lage sind, ein Gerät der Produktlinie SCALANCE X-400 Extendermodule zu montieren. Wo finde ich ausführlichere Informationen zu dem Produkt ? Den Grundgeräten IE-Switches X-400 liegt eine CD bei, auf der Sie im entsprechenden Unterverzeichnis eine ausführliche Beschreibung der Produkte im PDF-Format finden.
  • Seite 6 Einleitung SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 7: Sicherheitshinweise

    Zusätzlich bei Geräten mit redundanter Spannungsversorgung: Wenn das Gerät an eine redundante Spannungsversorgung angeschlossen wird (zwei getrennte Spannungsversorgungen), müssen beide die genannten Anforderungen erfüllen. WARNUNG Öffnen des Geräts ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 8 DIVISION 2 ODER ZONE 2 BEEINTRÄCHTIGEN. WARNUNG Anforderungen an den Schaltschrank Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 9 Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Division 2, Groups A, B, C und D und in nicht explosionsgefährdeten Bereichen geeignet. Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 10 Sicherheitshinweise 2.1 Wichtige Hinweise zum Geräteeinsatz SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 11: Beschreibung

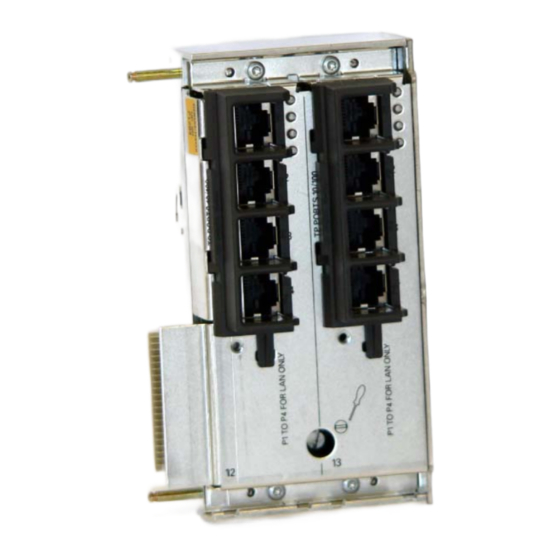

    Die Montage des Twisted Pair-Extenders ist NICHT im laufenden Betrieb möglich. Die Übertragungsgeschwindigkeit der Ethernet-Ports beträgt 10 MBit/s bzw. als Fast Ethernet-Port 100 MBit/s. Für Datentransfer über dieses Extendermodul benötigen Sie keine Medienmodule. Bild 3-1 Grundgerät mit Twisted Pair-Extendermodul SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 12 Für die Steckplätze 12 und 13 des Twisted Pair-Extenders EM495-8 können Sie die Abdeckhaube verwenden, die auch auf dem Grundgerät auf die Steckplätze 9 bis 11 aufgesetzt werden kann. Zwei Abdeckhauben CV490 4x100 sind im Lieferumfang des Twisted Pair-Extenders enthalten. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 13: Extender Für Medienmodule Em496-4

    Betrieb möglich. Hinweis Der benötigte Steckplatz (z.B. Nr.1) muss belegt bleiben, damit das Ziehen und Stecken der weiteren Medienmodule (z.B. Steckplatz 2-4) auch im laufenden Betrieb möglich ist. Die Medienmodul-Steckerleisten sind durch Abdeckkappen geschützt. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 14 Beschreibung 3.2 Extender für Medienmodule EM496-4 Anschluss Der Anschluss erfolgt je nach Medienmodul an 2x2 BFOC-Buchsen oder SC-Duplex- Buchsen. Bild 3-3 Grundgerät mit Medienmodul-Extender SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 15 Beschreibung 3.2 Extender für Medienmodule EM496-4 Bild 3-4 Unbestückter Medienmodul-Extender EM496-4 ohne Abdeckkappen der Medienmodul- Steckerleisten und ohne Abdeckhauben SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 16: Auspacken Und Prüfen

    Medienmodul-Extender EM496-4 mit Medienmodul MM491-2 auf Steckplatz und mit Abdeckhauben Auspacken und Prüfen Auspacken, Prüfen 1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. WARNUNG Nehmen Sie nur unbeschädigte Teile in Betrieb! SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 17: Montage

    Bereich liegen, der nur für Service-Personal oder Benutzer zugänglich ist, die über den Grund der Zugangsbeschränkung und die notwendigen Sicherheitsmaßmahmen bei einer Umgebungstemperatur von mehr als 50 °C informiert wurden. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 18: Montage/Demontage Des Twisted Pair-Extender Em495-8 Für Scalance X414-3E

    Anschließend schieben Sie das Extendermodul nach links bis zum Anschlag, so dass es bündig mit der rechten Seite des Grundgerätes abschließt. 7. Mit einem Schlitzschraubendreher mit 5,5 mm Klingenbreite drehen Sie die im unteren Teil zwischen Steckplatz 12 und 13 des Extendermoduls eingelassene unverlierbare Schraube fest. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 19 3. Entfernen Sie die Abdeckhaube auf Steckplatz 11 des Grundgerätes. 4. Öffnen Sie mit einem Schlitzschraubendreher mit 2,8 mm Klingenbreite die beiden unverlierbaren Madenschrauben, die sich auf dem Steckplatz 11 des Grundgerätes in der oberen und unteren Vertiefung befinden, bis zum Anschlag. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 20 2. Nehmen Sie die rechte seitliche Abdeckung des Grundgerätes ab. Hierzu öffnen Sie mit einem Schlitzschraubendreher mit 2,8 mm Klingenbreite die beiden unverlierbaren Madenschrauben, die sich auf dem Steckplatz 11 in der oberen und unteren Vertiefung befinden, bis zum Anschlag. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 21 Führungsbolzen, so dass das Festschrauben nicht mit großem Kraftaufwand erfolgen darf. 9. Setzen Sie die Abdeckhaube CV490 4x100 auf Steckplatz 11 des Grundgerätes und auf die Steckplätze 12 und 13 des Twisted Pair-Extender. Bild 4-2 Montage des Twisted Pair-Extender auf 35mm Hutschiene SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 22 Führungsbolzen, so dass das Festschrauben nicht mit großem Kraftaufwand erfolgen darf. 8. Setzen Sie die entsprechende Abdeckhaube auf Steckplatz 11 des Grundgerätes. Hinweis Das Grundgerät darf nicht dauerhaft ohne die rechte seitliche Abdeckung betrieben werden. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 23: Montage/Demontage Des Medienmodul-Extender Em496-4 Für Scalance X414-3E

    Rand der S7-300 Profilschiene auf und schwenken Sie den Extender nach hinten. Achten Sie auf ausreichenden Abstand der beiden Führungsbolzen des Extendermoduls zum Grundgerät. In dieser Stellung darf das Extendermodul nicht abrutschen, es lässt sich aber in horizontaler Richtung in beide Richtungen verschieben. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 24 9. Setzen Sie die Abdeckhaube CV490 4x100 auf Steckplatz 11 des Grundgerätes. Stellen Sie sicher, dass die Medienmodul-Steckerleisten der nicht mit Medienmodulen belegten Steckplätze mit Abdeckkappen und mit den Abdeckhauben CV490 2x100 versehen sind. Bild 4-3 Montage des Medienmodul-Extender auf S7-300 Profilschiene SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 25 Führungsbolzen, so dass das Festschrauben nicht mit großem Kraftaufwand erfolgen darf. 8. Setzen Sie die entsprechende Abdeckhaube auf Steckplatz 11 des Grundgerätes. Hinweis Das Grundgerät darf nicht dauerhaft ohne die rechte seitliche Abdeckung betrieben´werden. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 26 Klemmfeder befindet, in leicht nach hinten geneigter Stellung auf die obere Kante der Hutschiene. Achten Sie auf ausreichenden Abstand der beiden Führungsbolzen des Extendermoduls zum Grundgerät. 5. Die Klemmfeder muss sich hinter der Kante der Hutschiene befinden und somit von der Rückseite des Einbaurahmens sichtbar sein. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 27 9. Setzen Sie die Abdeckhaube CV490 4x100 auf Steckplatz 11 des Grundgerätes. Stellen Sie sicher, dass die Medienmodul-Steckerleisten der nicht mit Medienmodulen belegten Steckplätze mit Abdeckkappen und mit den Abdeckhauben CV490 2x100 versehen sind. Bild 4-4 Montage des Medienmodul-Extender auf 35mm Hutschiene SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 28 Führungsbolzen, so dass das Festschrauben nicht mit großem Kraftaufwand erfolgen darf. 8. Setzen Sie die entsprechende Abdeckhaube auf Steckplatz 11 des Grundgerätes. Hinweis Das Grundgerät darf nicht dauerhaft ohne die rechte seitliche Abdeckung betrieben werden. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 29: Zulassungen

    Das SIMATIC NET-Produkt erfüllt die Anforderungen der EG-Richtlinie: 2004/108/EG "Elektromagnetische Verträglichkeit" Das Produkt ist ausgelegt für den Einsatz in folgenden Bereichen: Einsatzbereich Anforderungen an Störaussendung Störfestigkeit Industriebetrieb EN 61000-6-4 : 2001 EN 61000-6-2 : 2001 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 30 Bevor das Endprodukt in Betrieb genommen wird, muss sichergestellt sein, dass es mit der Richtlinie 89/392/EWG konform ist. Hinweis für den Hersteller von Maschinen Das Produkt ist keine Maschine im Sinne der EG-Richtlinie Maschinen. Es gibt deshalb für dieses Produkt keine Konformitätserklärung bezüglich der EG-Richtlinie Maschinen 89/392/EWG. SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 31: Fm-Zulassung

    Non Incendive / Class I / Division 2 / Groups A,B,C,D / T4 A und Non Incendive / Class I / Zone 2 / Group IIC / T4 Hinweis für Australien Das Produkt erfüllt die Anforderungen der Norm AS/NZS 2064 (Class A). SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 32 ● CSA C22.2.No. 213-M1987 Approved for use in: Cl. 1, Div. 2, GP. A, B, C, D, T4 A Cl. 1, Zone 2, GP. IIC T4 Cl. 1, Zone 2, Aex nC IIC T4 Report-Nr. E240480 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 33: Technische Daten

    Betriebshöhe Max. 2000 m Funkstörgrad EN 55081 Class A Störfestigkeit EN 61000-6-2 : 2001 Konstruktiver Aufbau Maße (B x H x T) 86 x 145 x 112,4 mm Gewicht 560 g Schutzart IP 20 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 34: Extendermodul Em496-4 - Technische Daten

    Betriebshöhe Max. 2000 m Funkstörgrad EN 55081 Class A Störfestigkeit EN 61000-6-2 : 2001 Konstruktiver Aufbau Maße (B x H x T) 154 x 145 x 112,4 mm Gewicht 980 g Schutzart IP 20 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 35: Maßbilder

    Maßbilder Masszeichnung - Extendermodul EM495-8 Masszeichnung EM495-8 Bild 7-1 Extendermodul EM495-8 vorn SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 36 Maßbilder 7.1 Masszeichnung - Extendermodul EM495-8 Bild 7-2 Extendermodul EM495-8 links SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 37: Masszeichnung - Extendermodul Em496-4

    Maßbilder 7.2 Masszeichnung - Extendermodul EM496-4 Masszeichnung - Extendermodul EM496-4 Masszeichnung EM496-4 Bild 7-3 Extendermodul EM496-4 vorn SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
  • Seite 38 Maßbilder 7.2 Masszeichnung - Extendermodul EM496-4 Bild 7-4 Extendermodul EM496-4 links SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...

  • Seite 39: Index

    Index ATEX, 9 Demontage Medienmodul-Extender, 28 Twisted Pair-Extender, 22 EMV-Richtlinie, 29 explosionsgefährdeter Bereich, 8 Extendermodul Medienmodul-Extender, 13 Twisted Pair-Extender, 11 Montage Medienmodul-Extender, 23 Twisted Pair-Extender, 18 Sicherheitshinweise, 7 UL-HazLoc, 9 SCALANCE X-400 Extendermodule Kompaktbetriebsanleitung, 04/2013, A5E00367421-10...
