Übersicht
Portkonfiguration im Überblick

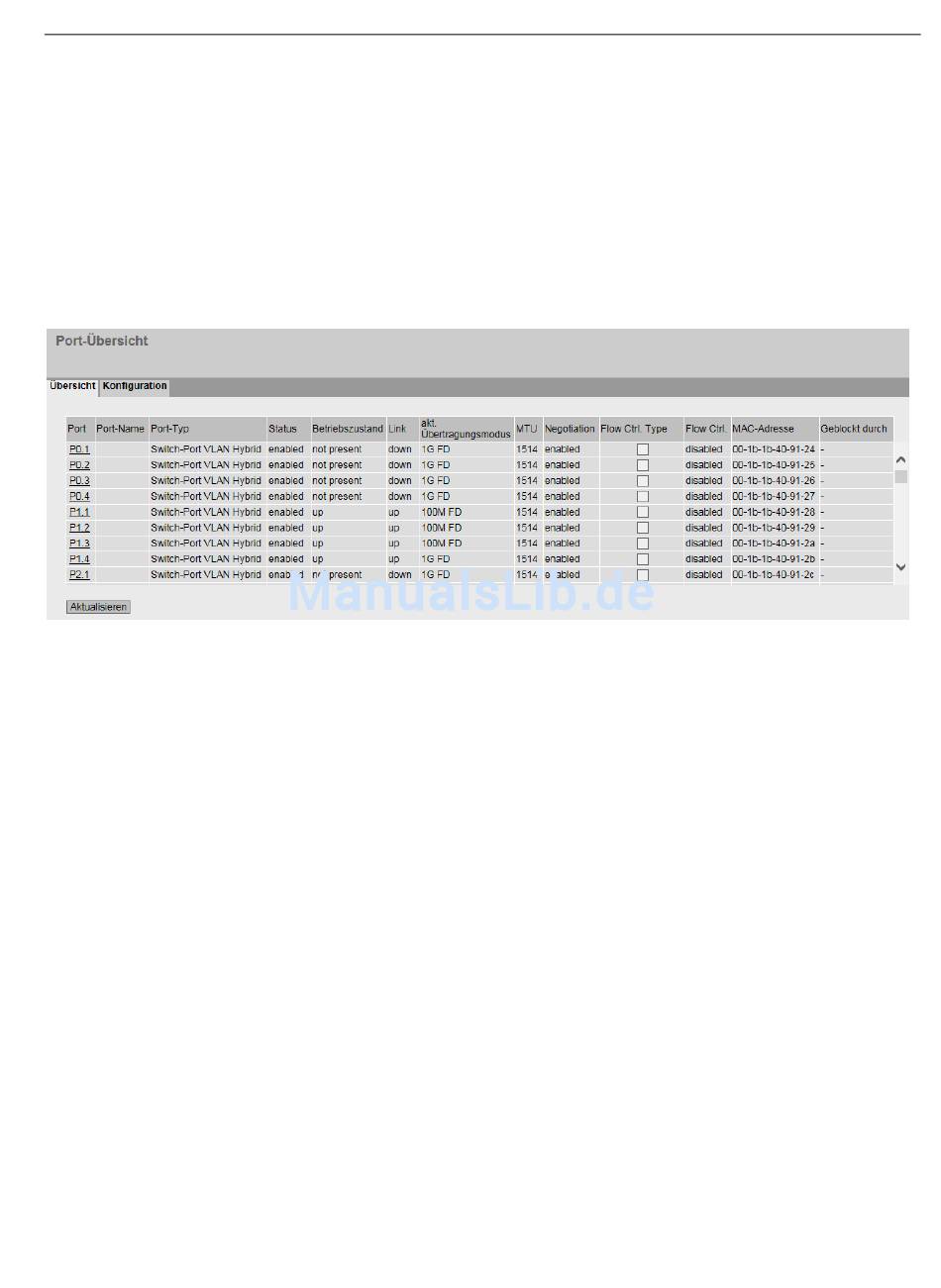

Die Seite zeigt für alle Ports des Geräts die Konfiguration für den Datentransfer an. Sie
können auf dieser Seite keine Konfigurationen vornehmen.
Beschreibung der angezeigten Felder
Die Tabelle gliedert sich in folgende Spalten:
● Port
Zeigt die konfigurierbaren Ports an. Der Eintrag ist ein Link. Wenn Sie auf den Link
klicken, wird die entsprechende Konfigurationsseite geöffnet. Der Port setzt sich aus der
Modulnummer und der Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1.
● Port-Name
Zeigt den Namen des Ports.
● Port-Typ (Nur bei Routing)
Zeigt den Typ des Ports an. Folgende Typen sind möglich:
– Router-Port
– Switch-Port VLAN Hybrid
– Switch-Port VLAN Trunk
● Combo Port Medientyp
Diese Spalte enthält nur bei Combo Ports einen Wert.
Zeigt den Modus des Combo Ports an:
– auto
– rj45
– sfp
SCALANCE XM-400/XR-500 Web Based Management (WBM)
