Siemens SCALANCE XP-200 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Switch
  5. SCALANCE XP-200
  6. Betriebsanleitung

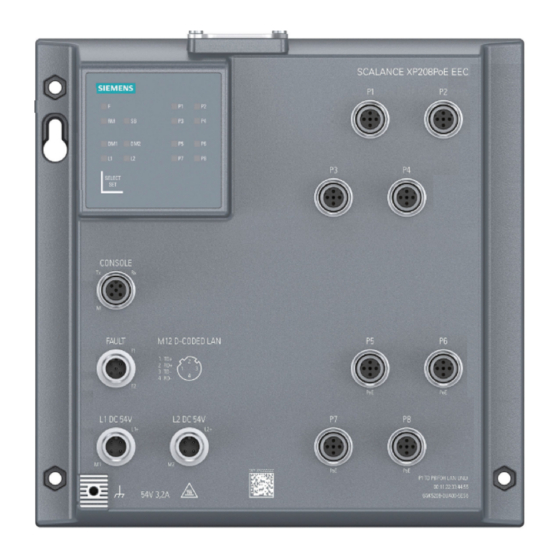

Siemens SCALANCE XP-200 Betriebsanleitung

Siemens SCALANCE XP-200 Betriebsanleitung

Industrial ethernet switches
Vorschau ausblenden Andere Handbücher für SCALANCE XP-200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC NET
Industrial Ethernet Switches
SCALANCE XP-200
Betriebsanleitung
12/2017
C79000-G8900-C428-04
___________________
Einleitung
___________________
Sicherheitshinweise
___________________
Gerätebeschreibung
___________________
Montage
___________________
Anschließen
___________________
Instandhalten und Warten
___________________
Technische Daten
___________________
Maßzeichnungen
___________________
Zulassungen
1
2
3
4
5
6
7
8
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SCALANCE XP-200

Inhaltszusammenfassung für Siemens SCALANCE XP-200

  • Seite 1 ___________________ Einleitung ___________________ Sicherheitshinweise ___________________ SIMATIC NET Gerätebeschreibung ___________________ Montage Industrial Ethernet Switches SCALANCE XP-200 ___________________ Anschließen ___________________ Instandhalten und Warten Betriebsanleitung ___________________ Technische Daten ___________________ Maßzeichnungen ___________________ Zulassungen 12/2017 C79000-G8900-C428-04...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Hinterwandmontage ........................ 48 Modulträgermontage ....................... 49 Anschließen ............................51 Sicherheit beim Anschließen ....................51 Industrial Ethernet ........................54 5.2.1 Industrial Ethernet ........................54 Spannungsversorgung DC 24 V ..................... 57 Spannungsversorgung DC 54 V ..................... 59 SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 4 Technische Daten SCALANCE XP208PoE EEC ..............72 Technische Daten SCALANCE XP216 und SCALANCE XP216EEC ........73 Technische Daten SCALANCE XP216PoE EEC ..............75 Leitungslängen ........................76 Switching-Eigenschaften ......................77 Maßzeichnungen ..........................79 Zulassungen ............................83 Index ..............................89 SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 5: Einleitung

    ● SCALANCE XP216EEC ● SCALANCE XP216PoE EEC Soweit nicht anders erwähnt, beziehen sich die Beschreibungen in dieser Betriebsanleitung auf alle Geräte der Produktgruppe SCALANCE XP-200, die im Gültigkeitsbereich genannt werden. Von einigen Geräten gibt es zwei Varianten, siehe Kapitel "Produktübersicht (Seite 17)".
  • Seite 6 Sie finden die Projektierungshandbücher hier: ● Auf dem Datenträger, der manchen Produkten beiliegt: – Produkt-CD / Produkt-DVD – SIMATIC NET Manual Collection ● Auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/21869/man). Weiterführende Dokumentation In den Systemhandbüchern "Industrial Ethernet / PROFINET Industrial Ethernet" und "Industrial Ethernet / PROFINET Passive Netzkomponenten"...

  • Seite 7: Auspacken Und Prüfen

    ● Im Internet unter folgender Adresse: 50305045 (https://support.industry.siemens.com/cs/ww/de/view/50305045) Kataloge Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: ● SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI ● SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST ●...

  • Seite 8: Recycling Und Entsorgung

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 9: Elektrostatische Entladung

    • Legen Sie die Baugruppen nur auf leitfähigen Unterlagen ab. • Verpacken, lagern und transportieren Sie elektronische Baugruppen und Bauteile nur in leitfähiger Verpackung wie z. B. metallisierten Kunststoff- oder Metallbehältern, leitfähigen Schaumstoffen oder Haushalts-Aluminiumfolie. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 10 Einleitung SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 11: Sicherheitshinweise

    Reinigen Sie die äußeren Gehäuseteile nur mit einem trockenen Lappen. Verwenden Sie keine Flüssigkeiten oder Lösungsmittel. Sicherheitshinweise bei Verwendung in explosionsgefährdeten Bereichen Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR Öffnen Sie das Gerät nicht. Es gibt keine zu wartenden Teile im Inneren des Geräts. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 12: Empfehlungen Zur Netzwerksicherheit

    Daten zugreifen. Betreiben Sie das Gerät daher nur innerhalb eines geschützten Netzwerkbereichs. ● Verwenden Sie bei der Kommunikation über unsichere Netzwerke zusätzliche Geräte mit VPN-Funktionalität, um die Kommunikation zu verschlüsseln und zu authentifizieren. ● Beenden Sie Management-Verbindungen ordnungsgemäß (WBM, Telnet, SSH usw.). SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 13: Physischer Zugang

    ● Halten Sie die Firmware aktuell. Informieren Sie sich regelmäßig über Sicherheitsupdates für das Gerät. Informationen hierzu finden Sie auf den Internetseiten Industrial Security (https://www.siemens.com/industrialsecurity). ● Informieren Sie sich regelmäßig über Security-Empfehlungen, die vom Siemens ProductCERT (https://www.siemens.com/cert/de/cert-security-advisories.htm) veröffentlicht werden. ● Aktivieren Sie nur Protokolle, die Sie für den Einsatz des Geräts benötigen.

  • Seite 14: Sichere/Unsichere Protokolle Und Dienste

    ● Nutzen Sie sichere Protokolle, wenn der Zugriff auf das Gerät nicht durch physische Schutzvorkehrungen gesichert ist. ● Wenn Sie unsichere Protokolle und Dienste benötigen, betreiben Sie diese nur innerhalb eines geschützten Netzwerkbereichs. ● Beschränken Sie die nach außen angebotenen Dienste und Protokolle auf das erforderliche Mindestmaß. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 15 ● Werkseinstellung – Offen Die Werkseinstellung des Ports ist "Offen". – Geschlossen Die Werkseinstellung des Ports ist "Geschlossen". ● Authentifizierung Gibt an, ob das Protokoll authentifiziert ist. ● Verschlüsselung Gibt an, ob die Übertragung verschlüsselt ist. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 16 PROFINET UDP/34964, Offen Offen Nein Nein UDP/49154 - UDP/49157 EtherNet/IP TCP/44818, Offen (wenn konfi- Geschlossen Nein Nein UDP/2222, guriert) (Offen bei Ether- UDP/44818 Net/IP-Varianten) DHCP UDP/67, Offen (wenn konfi- Geschlossen Nein Nein UDP/68 guriert) SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 17: Gerätebeschreibung

    12 x 10/100 MBit/s und 4 x 6GK5 216-0UA00-5ES6 10/100/1000 MBit/s M12- Anschlusstechnik elektrisch, lackierte Leiterplatte, Power over Ethernet an 8 Ports Werkseinstellungen EtherNet/IP-Varianten ● Industrial-Ethernet-Protokoll: EtherNet/IP ● Base Bridge-Modus: 802.1Q VLAN Bridge ● Redundanzverfahren: RSTP ● Trust Mode: Trust COS-DSCP SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 18: Typenbezeichnung

    P0.1 und P0.2 SCALANCE XP216, XP216EEC und XP216PoE EEC P0.10 und P0.12 ● Trust Mode: Trust COS Typenbezeichnung Die Typenbezeichnung eines SCALANCE XP-200 setzt sich aus mehreren Teilen zusammen, die folgende Bedeutung haben: Eigenschaft Beschreibung Enhanced Environment Conditions Power over Ethernet Lieferumfang Folgende Teile gehören zum Lieferumfang eines SCALANCE XP-200:...
  • Seite 19 Gerätebeschreibung 3.1 Produktübersicht Zubehör Folgendes Zubehör steht für SCALANCE XP-200 zur Verfügung: C-PLUG Komponente Beschreibung Artikelnummer C-PLUG Configuration-Plug, Wechselmedium zur 6GK1 900-0AB00 Speicherung von Konfigurationsdaten, 32 MB Configuration-Plug, Wechselmedium zur 6GK1 900-0AQ00 Speicherung von Konfigurationsdaten, 32 MB, Lackiert (Conformal Coating)
  • Seite 20 4- poligen M12-Stecker (D-kodiert) und einem IE FC RJ45 Plug 145 IE CONNECTING CABLE Flexible IE-Steckleitung, 4-adrig, 6XV1 870-8A* M12-180/M12-180 vorkonfektioniert mit zwei 4- poligen M12-Steckern (D-kodiert) * In unterschiedlichen Längen verfügbar SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 21 , robust, flexibel, un- konfektioniert Meterware M12 STECKLEITUNG Flexible Energiesteckleitung zum An- 6XV1 801-5D* schluss der Spannungsversorgung DC 24 V, 4-adrig, vorkonfektioniert mit einem 4-poligen M12-Stecker und einer M12-Buchse (A-kodiert) * In unterschiedlichen Längen verfügbar SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 22 1 Stück pro Packung Modulträger kompakt-breit Länge: 500 mm (einbaufertig), 6ES7 194-4GD00-0AA0 1 Stück pro Packung Länge: 1000 mm (einbaufertig), 6ES7 194-4GD10-0AA0 1 Stück pro Packung Länge: 2000 mm, 6ES7 194-4GD20-0AA0 1 Stück pro Packung SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 23: Ersatzteile

    Gerätebeschreibung 3.1 Produktübersicht Ersatzteile Folgende Ersatzteile stehen für SCALANCE XP-200 zur Verfügung: Komponente Beschreibung Artikelnummer M12-Abdeckkappe Abdeckkappen zum Schutz nicht verwendeter 6GK5 980-2FA00- M12-Buchsen und Stecker, 0AA0 8 Stück für Buchsen und 2 Stück für Stecker pro Packung SCALANCE XP-200...

  • Seite 24: Geräteansichten

    ③ Ethernet-Ports für Fast-Ethernet ④ Erdungspunkt ⑤ Spannungsversorgung (redundant) ⑥ Meldekontakt ⑦ Befestigungsstelle für die Abdeckung der seriellen Schnittstelle ⑧ Serielle Schnittstelle ⑨ Taster "SELECT/SET" ⑩ LED-Anzeige ⑪ Abdeckung für: C-PLUG-Schacht • Taster "RESET" • SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 25: Geräteansicht Eines Scalance Xp208Poe Eec

    Ethernet-Ports für Fast-Ethernet und PoE (P5 - P8) ④ Erdungspunkt ⑤ Spannungsversorgung (redundant) ⑥ Meldekontakt ⑦ Befestigungsstelle für die Abdeckung der seriellen Schnittstelle ⑧ Serielle Schnittstelle ⑨ Taster "SELECT/SET" ⑩ LED-Anzeige ⑪ Abdeckung für: C-PLUG-Schacht • Taster "RESET" • SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 26: Geräteansicht Eines Scalance Xp216 Und Scalance Xp216Eec

    Ethernet-Ports für Gigabit-Ethernet (P10, P12, P14 und P16) ④ Erdungspunkt ⑤ Spannungsversorgung (redundant) ⑥ Meldekontakt ⑦ Befestigungsstelle für die Abdeckung der seriellen Schnittstelle ⑧ Serielle Schnittstelle ⑨ Taster "SELECT/SET" ⑩ LED-Anzeige ⑪ Abdeckung für: C-PLUG-Schacht • Taster "RESET" • SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 27: Geräteansicht Eines Scalance Xp216Poe Eec

    Ethernet-Ports für Gigabit-Ethernet und PoE (P14 und P16) ④ Erdungspunkt ⑤ Spannungsversorgung (redundant) ⑥ Meldekontakt ⑦ Befestigungsstelle für die Abdeckung der seriellen Schnittstelle ⑧ Serielle Schnittstelle ⑨ Taster "SELECT/SET" ⑩ LED-Anzeige ⑪ Abdeckung für: C-PLUG-Schacht • Taster "RESET" • SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 28: Led-Anzeige

    Das Gerät ist kein Redundanzmanager. Grün Das Gerät ist Redundanzmanager. Der Ring arbeitet fehlerfrei, die Überwachung ist eingeschaltet. Grün Blinkt Das Gerät ist Redundanzmanager. Es wurde eine Unterbrechung im Ring erkannt und das Gerät hat durchgeschaltet. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 29: Led "Sb

    Abhängig von dem eingestellten Anzeigemodus zeigen die LEDs "L1", "L2" und die Port- LEDs unterschiedliche Informationen an. LED-Farbe LED-Status Bedeutung LED DM1 LED DM2 Anzeigemodus A Grün Anzeigemodus B Grün Anzeigemodus C Grün Anzeigemodus D Grün Blinkt Anzeigemodus E SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 30: Anzeigemodus Einstellen

    LED L1/L2 Anschluss L1/L2 LED-Farbe LED-Status Spannungsversorgung zu niedrig Grün Spannungsversorgung liegt an Tabelle 3- 2 Spannungsversorgung bei Geräten mit DC 54 V LED L1/L2 Anschluss L1/L2 LED-Farbe LED-Status Spannungsversorgung zu niedrig Grün Spannungsversorgung liegt an SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 31 Anschluss L1/L2 LED-Farbe LED-Status Spannungsversorgung wird nicht überwacht. Wenn die Spannungsversorgung zu niedrig ist, spricht der Melde- kontakt nicht an. Grün Spannungsversorgung wird überwacht. Wenn die Spannungsversorgung zu niedrig ist, spricht der Melde- kontakt an. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 32: Port-Leds

    (1000 Mbit/s, 100 Mbit/s, 10 Mbit/s), angezeigt. Bei aktivierter Autonegotiation erlischt bei einem Verbindungsfehler die Port-LED. Bedeutung im Anzeigemodus C Im Anzeigemodus C können Sie an den Port-LEDs die Betriebsart ablesen. LED-Farbe LED-Status Bedeutung Port arbeitet im Halbduplex-Betrieb Grün Port arbeitet im Vollduplex-Betrieb SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 33 Im Anzeigemodus E können Sie an den Port-LEDs ablesen, ob das angeschlossene Gerät über PoE versorgt wird. LED-Farbe LED-Status Bedeutung Das angeschlossene Gerät wird nicht über PoE versorgt. Grün Das angeschlossene Gerät wird über PoE versorgt. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 34: Taster Reset

    ACHTUNG Verlust von Wasser- und Staubschutz Wenn die Abdeckung nicht korrekt montiert ist, ist das Gerät nicht wasser- und staubdicht. Unter der Abdeckung auf der Oberseite des SCALANCE XP-200 befindet sich der Taster "RESET". Bild 3-1 Position des Tasters "RESET" am Beispiel des SCALANCE XP208 Gerät auf Werkseinstellungen zurücksetzen...

  • Seite 35: Taster Aktivieren Und Deaktivieren

    Zurücksetzens abgebrochen. 4. Verschließen Sie die Abdeckung (Drehmoment 0,8 Nm), um sicherzustellen, dass das Gerät wasser- und staubdicht verschlossen ist. Taster aktivieren und deaktivieren Sie können über die Projektierung die Funktion des Tasters aktivieren bzw. deaktivieren. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 36: Taster Select/Set

    Stellen Sie sicher, dass die Folie des Tasters nicht beschädigt wird. Verwenden Sie z. B. keine spitzen Gegenstände, um den Taster zu drücken. Position Auf der Front des SCALANCE XP-200 befindet sich der Taster "SELECT/SET". Bild 3-2 Taster SELECT/SET Anzeigemodus einstellen Um den gewünschten Anzeigemodus einzustellen, drücken Sie den Taster "SELECT/SET".

  • Seite 37: Redundanzmanager Aktivieren/Deaktivieren

    Der Redundanzmanager und die Medienredundanz sind deaktiviert. Ergebnis: Nach dem Aktivieren des Redundanzmanagers ist auch die Medienredundanz eingeschaltet. – Ausgangszustand: Der Redundanzmanager und die Medienredundanz sind aktiviert. Ergebnis: Nach dem Deaktivieren des Redundanzmanagers bleibt die Medienredundanz eingeschaltet. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 38: C-Plug

    Anlauf automatisch dessen Konfigurationsdaten. Voraussetzung für die Akzeptanz ist, dass die Daten von einem kompatiblen Gerätetyp geschrieben wurden. Wenn sich Konfigurationsdaten im internen Speicher des Geräts befinden, werden diese überschrieben. Dieser Modus ist aktiv, sobald ein beschriebener C-PLUG gesteckt ist. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 39: Verhalten Im Fehlerfall

    ● Web Based Management (WBM) ● SNMP ● Command Line Interface (CLI) ● PROFINET-Diagnose Der Anwender hat dann die Möglichkeit, den C-PLUG wieder zu entfernen oder durch die Anwahl der entsprechenden Option den C-PLUG neu zu formatieren. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 40: Austausch Des C-Plug

    Das Gerät überprüft im Sekundenabstand, ob ein C-PLUG gesteckt ist. Wird festgestellt, dass ein C-PLUG gesteckt oder entfernt wurde, erfolgt ein Neustart. Der Steckplatz des C-PLUG befindet sich auf der Gehäuseoberseite des Geräts unter einer Abdeckung. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 41: C-Plug Tauschen

    Wenn Sie den Taster "RESET" gedrückt halten, setzten Sie alle Einstellungen des Geräts auf die werksseitigen Voreinstellungen zurück. Entnehmen Sie den C-PLUG mit einem Schraubendreher. C-PLUG einsetzen 1. Schalten Sie das Gerät spannungslos. 2. Lösen Sie die Schrauben der Abdeckung. 3. Entfernen Sie die Abdeckung. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 42: Power Over Ethernet (Poe)

    Energieverbraucher 37,0 - 57,0 V 42,5 - 57,0 V PoE-Varianten Die PoE-Varianten von SCALANCE XP-200 sind Energieerzeuger und verfügen über 4 bzw. 8 PoE-Ports. Über die PoE-Ports können PoE-fähige Geräte über das Ethernetkabel mit Spannung versorgt werden. Hinweis Sie können die PoE-Ports auch ohne PoE-Funktion nutzen. Eine Spannung wird erst angelegt, nachdem das Gerät ein PoE-fähiges Endgerät am Port erkannt hat.

  • Seite 43: Projektierung

    Gerät mit einer Leistung von 25,5 W versorgt werden. Hinweis Schalten Sie den Energieerzeuger spannungslos, bevor Sie das PoE-Kabel eines Energieverbrauchers trennen. Projektierung Wie Sie PoE aktivieren und projektieren, finden Sie in den Projektierungshandbüchern, siehe Kapitel "AUTOHOTSPOT", Abschnitt "Dokumentation zur Projektierung". SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 44: Spannungsübertragung Und Pinbelegung

    Pin 3 negative Spannungsversorgung Pin 4 positive Spannungsversorgung X-kodierte Ports Pinnummer Belegung Pin 1 negative Spannungsversorgung Pin 2 negative Spannungsversorgung Pin 3 positive Spannungsversorgung Pin 4 positive Spannungsversorgung Pin 5 Pin 6 Pin 7 Pin 8 SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 45: Montage

    Der Austausch von Komponenten kann die Eignung für Class I, Division 2 oder Zone 2 beeinträchtigen. WARNUNG Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 46 Montagevorschriften, die Abstände und die Trennvorschriften des Schaltschranks oder Gehäuses eingehalten werden. Die Abdeckung des Schaltschranks oder Gehäuses darf nur mithilfe eines Werkzeugs zu öffnen sein. Eine geeignete Zugentlastung für die Kabel muss vorhanden sein. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 47: Weitere Hinweise

    Industrial Ethernet" und "Industrial Ethernet / PROFINET Passive Netzkomponenten" beschrieben sind. Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "Einleitung", im Abschnitt "Weiterführende Dokumentation". Montagearten Montagearten Der SCALANCE XP-200 lässt folgende Montagearten zu: ● Wandmontage ● Hinterwandmontage ● Modulträgermontage SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 48: Wandmontage

    Um das Gerät von hinten verschraubt auf einer Wand zu montieren, gehen Sie wie folgt vor: 1. Bereiten Sie die Bohrungen für die Montage vor. Die genauen Abmessungen finden Sie im Kapitel „Maßzeichnungen (Seite 79)“. 2. Bringen Sie die Bohrungen und die Aussparungen für die Sechskantmuttern deckungsgleich zusammen. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 49: Modulträgermontage

    Um das Gerät auf einem Modulträger festzuschrauben, benötigen Sie Befestigungsschrauben mit folgenden Eigenschaften: ● Gewindefurchende Schraube M5 x 20 mm Vier gewindefurchende Schrauben M5 x 20 gehören zum Lieferumfang des Geräts. ● Schraubenkopfdurchmesser: max. 7 mm SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 50: Demontage

    Um das Gerät vom Modulträger zu demontieren, gehen Sie wie folgt vor: 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Lösen Sie die Verschraubung. 3. Heben Sie das Gerät über die Schlüsselloch-Aufhängevorrichtungen von dem Modulträger ab. 4. Lösen Sie die Schrauben vollständig. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 51: Anschließen

    – Geeignet für den Schutz von Gleichstromversorgungskreisen Bei DC 24 V Geräten müssen Sie die Versorgungsleitung nicht absichern, wenn Sie für die Spannungsversorgung der Geräte ausschließlich Stromquellen mit begrenzter Leistung (LPS) bzw. Stromquellen gemäß NEC Class 2 verwenden. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 52 Sicherheitshinweisen zum Explosionsschutz die folgenden Sicherheitshinweise berücksichtigen: WARNUNG EXPLOSIONSGEFAHR Sie dürfen spannungsführende Leitungen nur trennen oder anschließen, wenn die Spannungsversorgung ausgeschaltet ist oder wenn sich das Gerät in einem Bereich ohne entflammbare Gas-Konzentrationen befindet. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 53 Das LAN ist entweder für "Environment A" gemäß IEEE802.3 oder "Environment 0" gemäß IEC TR 62102 ausgelegt. Verbinden Sie keine elektrischen Anschlüsse direkt mit einem Telefonnetz (Telephone Network Voltage) oder einem WAN (Wide Area Network). SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 54: Industrial Ethernet

    5.2.1 Industrial Ethernet Ethernet-Ports Der Anschluss an Industrial Ethernet erfolgt über M12-Anschlusstechnik mit MDI-X- Belegung. Fast-Ethernet Das Gerät verfügt zum Anschluss an Industrial Ethernet mit 10/100 MBit/s über folgende M12-Schnittstellen: D-kodiert, 4-polig, weiblich. Pin-Nummer Belegung SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 55: Ethernet-Ports Anschließen

    1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung. 2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm). Um einen geordneten Kabelabgang zu ermöglichen, können Sie gewinkelte M12-Stecker wie folgt anordnen: SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 56: Ringports

    Modus "Auto negotiation" arbeitet, dann muss der Partner-Port fest auf 100 MBit/s bzw. 10 MBit/s Halbduplex-Betrieb eingestellt werden. • Wenn Sie die Funktion "Auto negotiation" ausschalten, wird auch die Funktion "MDI/MDI- X Autocrossover" ausgeschaltet. Verwenden Sie dann ggf. ein gekreuztes Kabel. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 57: Informationen Zur Spannungsversorgung

    Pulse geschützt, die z. B. durch Blitzschlag oder das Schalten großer Lasten entstehen können. Die Robustheit von IE-Switches SCALANCE XP-200 gegen elektromagnetische Störungen wird unter anderem mit der Prüfung "Surge Immunity Test" nach EN61000-4-5 nachgewiesen. Für diese Prüfung ist ein Überspannungsschutz für die Spannungsversorgungsleitungen erforderlich.

  • Seite 58: Position Und Belegung

    Schalten Sie die Spannungsversorgung ab, bevor Sie den Stecker der Spannungsversorgung anschließen oder trennen. 1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung. 2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm). SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 59: Spannungsversorgung Dc 54 V

    ● Wählen Sie eine entsprechende Leistung des externen Netzteils, sodass die Spannungsversorgung an den Energieverbrauchern sichergestellt ist, siehe Kapitel "Power over Ethernet (PoE) (Seite 42)". ● Verwenden Sie für die Zuleitung der Spannungsversorgung Kabel mit einer Länge von max. 3 m. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 60 ● Verwenden Sie zum Verdrahten der Funktionserde Kupferkabel der Kategorie AWG 18 oder Kabel mit einem Querschnitt ≥ 0,75 mm². Position und Belegung Bild 5-2 Position der Spannungsversorgung am Beispiel des SCALANCE XP208PoE EEC Pin-Nummer Kontakt Belegung DC 54 V Masse DC 54 V Masse SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 61: Meldekontakt

    , siehe z. B.Kapitel "Produktübersicht (Seite 17)". ACHTUNG Sachschaden durch zu hohe Spannung Sie können den Meldekontakt mit der Betriebsspannung des Geräts und maximal 100 mA belasten. Bei höheren Spannungen oder Strömen kann das Gerät beschädigt werden. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 62: Signalisierung Von Fehlern

    – Der aktuelle Zustand wird in die Fehlermaske als neuer Sollzustand übernommen. Meldekontakt anschließen 1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung. 2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm). SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 63: Serielle Schnittstelle

    Bild 5-4 Position und Pinbelegung der seriellen Schnittstelle am Beispiel des SCALANCE XP208 Pin-Nummer Belegung Tx (Transmit Data) Rx (Receive Data) internal use only (do not connect) M (Signal Ground) internal use only (do not connect) SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 64: Belegung Des Anschlusskabels

    Auch hier erfolgt die Erdung beim geringsten Ableitwiderstand gegen Erde in der Nähe der Netzeinspeisung. Bei Automatisierungskomponenten stellt die Funktionserde zudem den störungsfreien Betrieb einer Steuerung sicher. Über die Funktionserde werden dann Störströme, die über die Verbindungsleitungen eingekoppelt werden, nach Erde abgeleitet. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 65: Funktionserdung Anschließen

    5.7 Funktionserdung Position Die Funktionserdung erfolgt über eine Erdungsschraube. Der Anschluss für die Erdungsleitung befindet sich auf der Gehäusevorderseite. Bild 5-5 Position der Erdungsschraube beim SCALANCE XP-200 Funktionserdung anschließen ① Erdungsklemme mit Leitung ② Schraube (M4-Gewinde) mit Spannscheibe und Scheibe Um die Funktionserdung anzuschließen, gehen Sie wie folgt vor:...
  • Seite 66 Anschließen 5.7 Funktionserdung SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 67: Instandhalten Und Warten

    Instandhalten und Warten Laden einer neuen Firmware über TFTP ohne WBM und CLI Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Betätigung des Tasters "RESET" Um eine neue Firmware zu laden, benötigen Sie den Taster "RESET". Beachten Sie zur Betätigung des Tasters unbedingt die Hinweise in Kapitel "Taster RESET (Seite 34)".

  • Seite 68: Wiederherstellen Der Werkseinstellungen

    Dadurch können Sie das Gerät im Notfall wieder auf die Werkseinstellungen zurücksetzen. Wenn die Funktion über die Projektierung deaktiviert wurde, wird sie erst nach dem Abschluss der Anlaufphase deaktiviert. Beachten Sie zur Betätigung des Tasters unbedingt die Hinweise in Kapitel "Taster RESET (Seite 34)". SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 69: Über Die Projektierung

    Ausführliche Informationen zum Zurücksetzen der Geräteparameter über WBM und CLI finden Sie in den Projektierungshandbüchern, siehe auch Kapitel "Einleitung (Seite 5)": ● SCALANCE XB-200/XP-200 Web Based Management, Kapitel "Neustart" ● SCALANCE XB-200/XP-200 Command Line Interface, Kapitel "Reset and Defaults" SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 70 Instandhalten und Warten 6.2 Wiederherstellen der Werkseinstellungen SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 71: Technische Daten

    Während Betrieb, bei 25 °C ≤ 95 % ohne Kondensation Gehäuse, Maße und Gewicht Bauform kompakt Gehäusematerial Aluminium Schutzart IP 65/67 Abmessungen (B x H x T) 200 x 200 x 49 mm (57 mm inkl. Abdeckkappen) SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 72: Technische Daten Scalance Xp208Poe Eec

    Bei DC 54 V mit max. PoE-Last 2500 mA Verlustwirkleistung Bei DC 54 V Bei DC 54 V im PoE-Betrieb Absicherung 5 A / mind. 60 V PoE-Leistung je Gerät Bei DC 54 V 120 W SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 73: Technische Daten Scalance Xp216 Und Scalance Xp216Eec

    Belegung Übertragungsgeschwindigkeit P1 - P8, P9, P11, P13 und P15 10 / 100 MBit/s • • P10, P12, P14 und P16 10 / 100 / 1000 MBit/s • • Diagnose-Schnittstelle Serielle Schnittstelle Anzahl Anschluss M12-Buchse SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 74 > 39 Jahre Der SCALANCE XP216EEC mit EN 50155 unterstützen den Spannungsbereich: DC 16,8 ... 30 V. Diese Werte gelten nicht für die anderen Zulassungen. EEC-Varianten mit EN 50155 unterstützen für 10 Minuten: +85 °C SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 75: Technische Daten Scalance Xp216Poe Eec

    Während Betrieb, bei 25 °C ≤ 95 % ohne Kondensation Gehäuse, Maße und Gewicht Bauform kompakt Gehäusematerial Aluminium Schutzart IP 65/67 Abmessungen (B x H x T) 200 x 280 x 49 mm (57 mm inkl. Abdeckkappen) SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 76: Leitungslängen

    Mean time between failure (MTBF) MTBF (EN/IEC 61709; 40 °C) > 29 Jahre EEC-Varianten mit EN 50155 unterstützen für 10 Minuten: +85 °C Leitungslängen Die nachfolgend aufgeführten Leitungslängen gelten für SCALANCE XP-200. Leitung Zulässige Leitungslänge IE TP Torsion Cable 0 ... 45 m...

  • Seite 77: Switching-Eigenschaften

    1280 9615 1518 8127 Hinweis Die Anzahl der in Linie geschalteten SCALANCE XP-200 beeinflusst die Telegrammdurchlaufzeit. Beim Durchlauf eines Telegramms durch den IE-Switch wird dieses durch die Store-and-Forward-Funktion des SCALANCE XP-200 um 10-130 Mikrosekunden (bei 100 MBit/s) verzögert. SCALANCE XP-200...
  • Seite 78 Technische Daten 7.6 Switching-Eigenschaften SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 79: Maßzeichnungen

    Maßzeichnungen Hinweis Die Maße sind in mm angegeben. Vorderansicht für SCALANCE XP208 Bild 8-1 Breite, Höhe und Maße für die Wandmontage SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 80: Vorderansicht Für Scalance Xp216

    Maßzeichnungen Vorderansicht für SCALANCE XP216 Bild 8-2 Breite, Höhe und Maße für die Wandmontage SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 81 Maßzeichnungen Seitenansicht SCALANCE XP-200 Bild 8-3 Tiefe SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 82 Maßzeichnungen SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 83: Zulassungen

    Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurden, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Aktuelle Zulassungen im Internet Die aktuellen Zulassungen für das Produkt finden Sie auf den Internetseiten des Siemens Industry Online Support (http://support.automation.siemens.com/WW/view/de/33118389/134200).
  • Seite 84 Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. Die SIMATIC NET-Produkte erfüllen bis 19.04.2016 die Anforderungen der EG-Richtlinie 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in...

  • Seite 85: Emv-Richtlinie (Elektromagnetische Verträglichkeit)

    ● EN 50581 Sicherheit elektrischer Betriebsmittel Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte stimmen in der von der Siemens AG in Verkehr gebrachten Ausführung mit den Vorschriften der folgenden europäischen Richtlinie überein: ● EN 60950-1 Einrichtungen der Informationstechnik - Sicherheit - Teil 1: Allgemeine Anforderungen...

  • Seite 86: Bahn-Zulassung

    Bahn-Zulassung EEC-Varianten erfüllen die Anforderungen der Normen: ● EN 50155 "Bahnanwendungen - Elektronische Einrichtungen auf Bahnfahrzeugen" ● EN 45545 "Bahnanwendungen - Brandschutz in Schienenfahrzeugen" Das Produkt erfüllt die Anforderungen der Norm AS/NZS 2064 (Class A). SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 87 85 - 150 Hz: 1 g 1 Oktave/min, 20 Sweeps SCALANCE XP208 ● ● SCALANCE XP208EEC ● ● SCALANCE XP208PoE EEC ● ● SCALANCE XP216 ● ● SCALANCE XP216EEC ● ● SCALANCE XP216PoE EEC ● ● SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 88: Aufbaurichtlinien Beachten

    Der Test wurde mit dem Gerät und einem angeschlossenen Kommunikationspartner durchgeführt, der ebenfalls die oben genannten Normen einhält. Beim Betrieb des Geräts mit einem Kommunikationspartner, der diese Normen nicht erfüllt, kann die Einhaltung der entsprechenden Werte nicht garantiert werden. SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...

  • Seite 89: Index

    Elektrische Daten, 71, 72, 74, 75 Energieleitung, 21 Energie-T-Stück, 22, 59 Erdung, 64 M12 Power T-Tap, 22, 22, 59 Anschließen, 65 M12-Datensteckverbinder, 19 Übersicht, 24, 25, 26, 27 Maße, 71, 73, 74, 75 Erdungspunkt, 24, 25, 26, 27, 65 SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
  • Seite 90 Abdeckung, 24, 24, 25, 25, 26, 26, 27, 27, 63 Anschließen, 63 Übersicht, 24, 25, 26, 27 Sicherheitshinweise, 51 allgemein, 11 bei der Montage, 45 beim Anschließen, 51 Verwendung in explosionsgefährdeten Bereichen, 11, 45, 51 SIMATIC NET-Glossar, 7 SIMATIC NET-Handbuch, 6 SCALANCE XP-200 Betriebsanleitung, 12/2017, C79000-G8900-C428-04...
