Sie können für den DHCP Relay Agent bis zu 4 DHCP Server IPv4-Adressen angeben.
Wenn ein DHCP-Server nicht erreichbar ist, kann das Gerät auf einen anderen DHCP-
Server ausweichen.

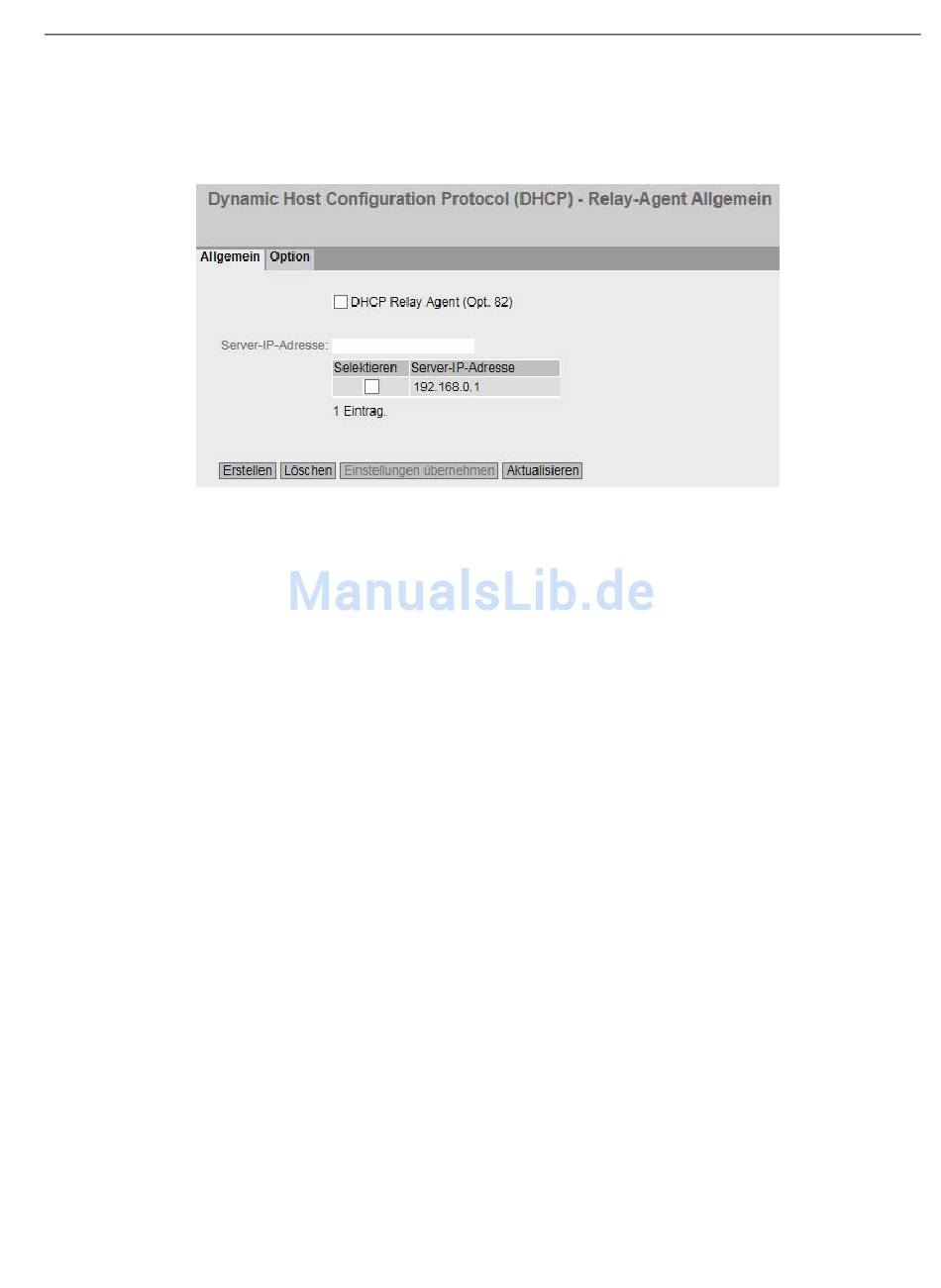

Beschreibung der angezeigten Werte
Die Seite enthält folgende Felder:
● DHCP Relay Agent (Opt. 82)
Aktivieren oder deaktivieren Sie den DHCP Relay Agent.
● Server-IP-Adresse
Tragen Sie die IPv4-Adresse des DHCP-Servers ein.
Die Tabelle gliedert sich in folgende Spalten:
● Selektieren
Wählen Sie die Zeile, die Sie löschen wollen.
● Server-IP-Adresse
Zeigt die IPv4-Adresse des DHCP-Servers an.
Vorgehensweise zur Konfiguration
1. Tragen Sie in das Eingabefeld "Server-IP-Adresse" die IPv4-Adresse des DHCP-Servers
an.
2. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird ein neuer Eintrag erzeugt.
3. Aktivieren Sie das Optionskästchen "DHCP Relay Agent (Opt. 82)".
4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen".
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Projektierungshandbuch, 11/2015, C79000-G8900-C248-10
Konfigurieren mit dem Web Based Management
5.6 Das Menü "Layer 3 (IPv4)"
321
