Protokoll-Basierter Vlan-Port; Einleitung - Siemens SIMATIC NET SCALANCE XR526-8C Projektierungshandbuch

Vorgehensweise zur Konfiguration
Eintrag hinzufügen
1. Tragen Sie im Eingabefeld "Protokollwert" den Protokollwert ein.
2. Tragen Sie im Eingabefeld "Gruppen-ID" die ID für die Gruppe ein.
3. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird ein neuer Eintrag erzeugt.
4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen".
Eintrag löschen
1. Prüfen Sie auf dem Register "Protokoll-basierter VLAN-Port", dass die Protokollgruppe an
keinem Port verwendet wird.
2. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen.
3. Klicken Sie auf die Schaltfläche "Löschen".
4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen".
5.5.4.5

Protokoll-basierter VLAN-Port

Einleitung

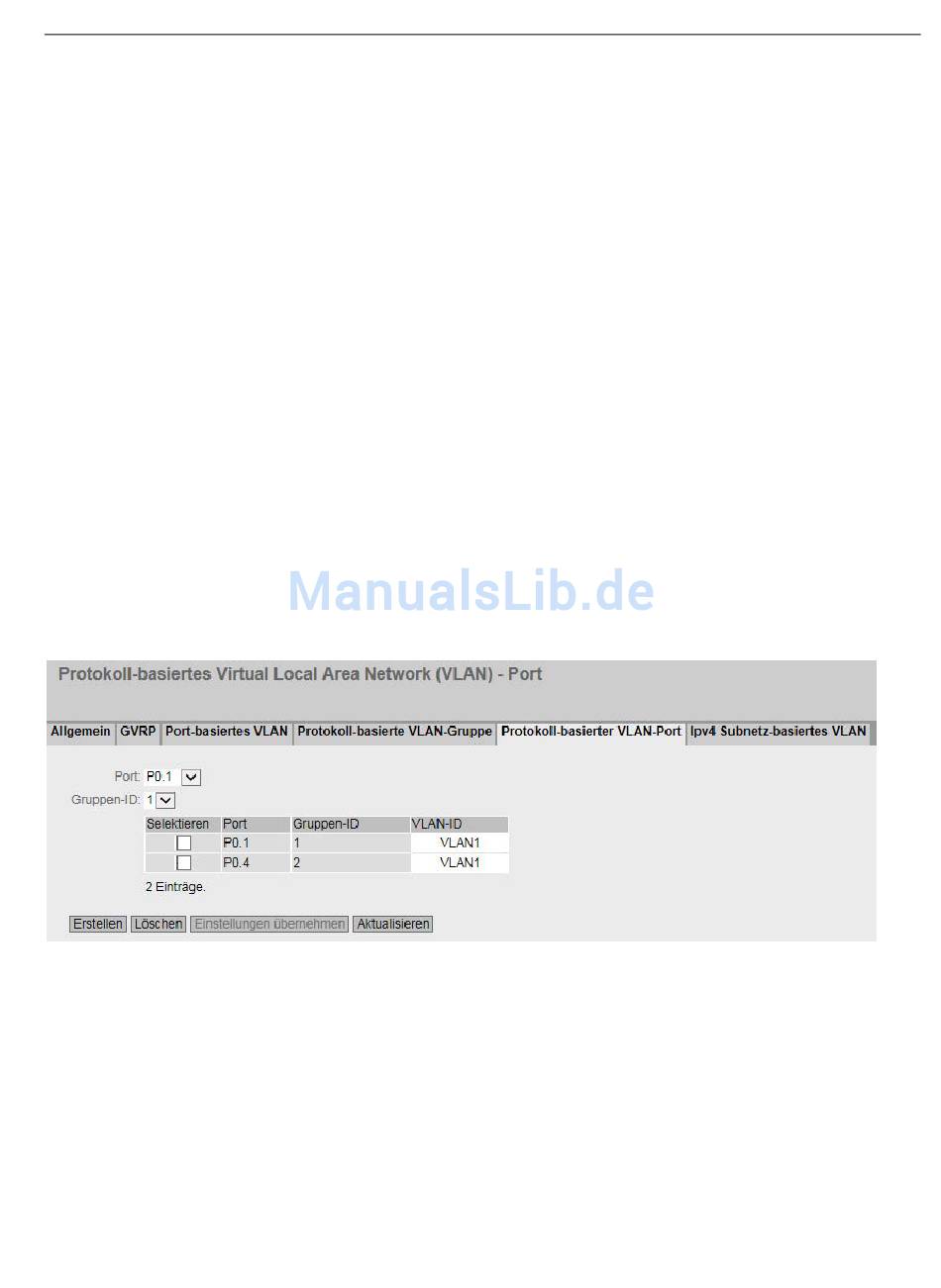

Auf dieser Seite legen Sie fest, welches Protokoll und welches VLAN dem einzelnen Port
zugeordnet wird.
Beschreibung der angezeigten Felder
Die Seite enthält folgende Felder:
● Port
Wählen Sie in der Klappliste den Port aus. Alle Alle verfügbaren Ports und die Link-
Aggregationen werden angeboten.
● Gruppen-ID
Wählen Sie in der Klappliste die Gruppen ID aus. Die ID legen Sie auf der WBM-Seite
"Protocol Based VLAN Group" fest.
