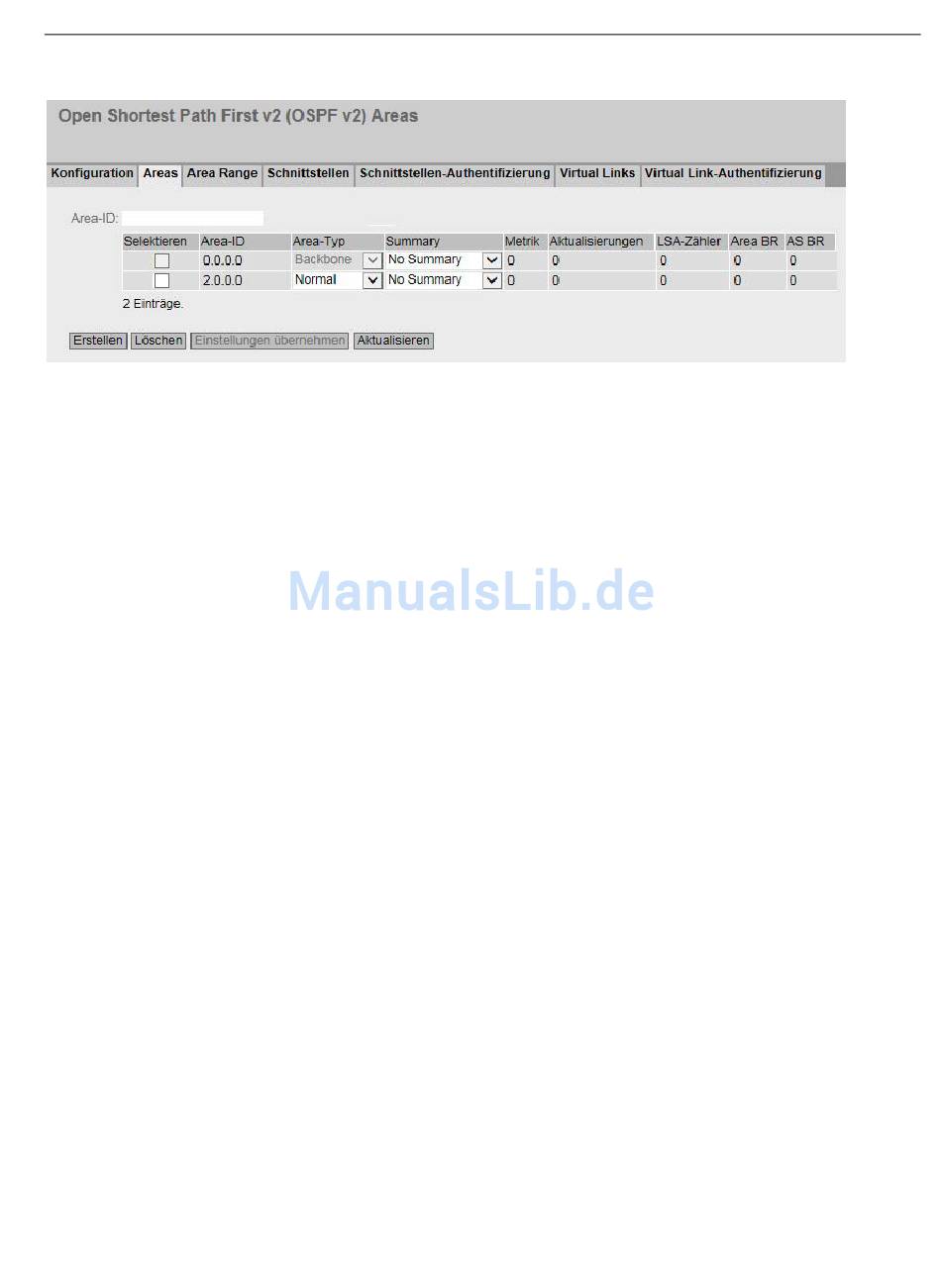

Beschreibung der angezeigten Werte
Die Seite enthält folgende Felder:
● Area-ID
Geben Sie die Bezeichnung des Bereichs ein. Für alle Router eines Bereichs wird die
Datenbank synchronisiert. Die Bereichsbezeichnung muss im Netzwerk eindeutig sein.
Die Bereichsbezeichnung ist eine 32 Bit Zahl in folgendem Eingabeformat: x.x.x.x mit x =
0 ... 255
Die Bereichsbezeichnung 0.0.0.0 ist für den Backbone-Bereich reserviert und kann nicht
gelöscht werden.
Die Tabelle enthält folgende Spalten:
● Selektieren
Wählen Sie die Zeile, die Sie löschen wollen.
● Area-ID
Zeigt die Bezeichnung des Bereichs an.
● Area-Typ
Wählen Sie in der Klappliste die Bereichsart aus.
– Normal
– Stub
– NSSA
– Backbone
● Summary
Legen Sie fest, ob für diesen Bereich Summary LSAs erzeugt werden.
– Summary: Summary LSAs werden erzeugt und in den Bereich verschickt.
– No Summary: Summary LSAs werden nicht erzeugt und in den Bereich verschickt.
● Metrik
Zeigt die Kosten für die OSPFv2-Schnittstelle an.
● Aktualisierungen
Zeigt die Anzahl der Neuberechnungen der Routing-Tabellen an.
SCALANCE XM-400/XR-500 Web Based Management (WBM)
Projektierungshandbuch, 11/2015, C79000-G8900-C248-10
Konfigurieren mit dem Web Based Management
5.6 Das Menü "Layer 3 (IPv4)"
341
