Bedienung des Kessel-Schaltfeld
Automatischer Holz- Öl-/ Gas-Kesselbetrieb:
Sofern im Kessel-Schaltfeld auf Automatikbetrieb einge-
stellt wurde, Pos.22, Einstellung (O)) = Holzbetrieb)
und der Öl-/Gasheizkessel in Betriebsbereitschaft,
Pos.23, (Einstellung II), schaltet eine Timer-Abbrand-
überwachung bei Ausbrand des Holzheizkessels nach
Temperaturabfall unter 60°C und nach einer Sicherheits-
zeit von 30 Minuten den Holzheizkessel ab und die
8
12
13
12
13
22 23
22 23

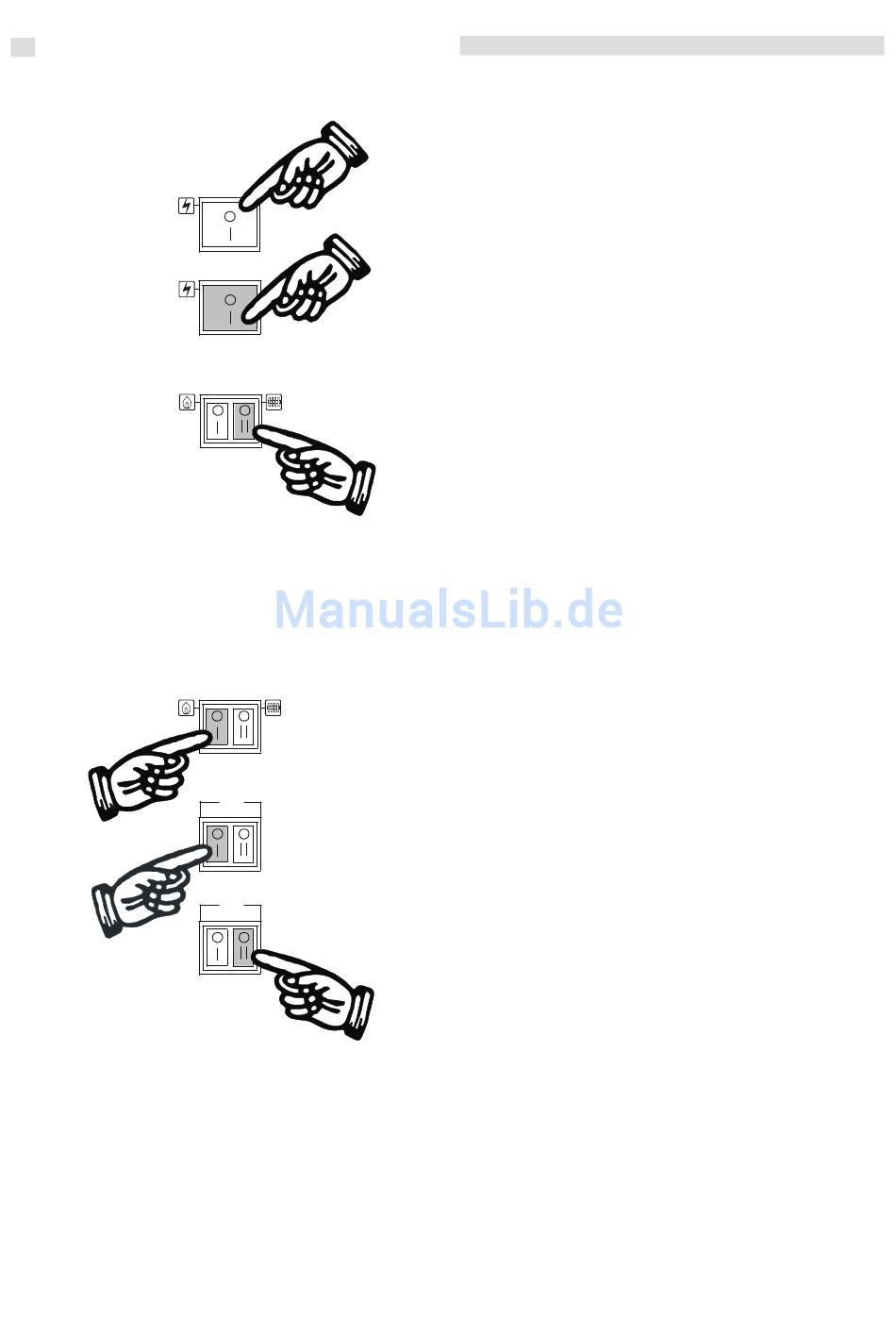

Kessel-Betriebsschalter Nr. 11
Vor der Betätigung des Betriebsschalters zuerst den
Heizungs-Hauptschalter / Gefahrenschalter einschalten!
- Einschalten in Pos. I, Ausschalten in Pos. 0,
grüne Betriebslampe erlischt.
- Kessel-Schaltfeld in Betriebsbereitschaft!
Betriebschalter in Pos. I bei leuchtender
Betriebslampe für den Heizbetrieb eingeschaltet.
- Betriebsbereitschaft für Holz-Öl-/Gasbetrieb und
Kesselkreispumpe.
Heizungspumpen - Betriebsschalter Nr. 13
für Mischerheizkreis-/ Speicher-Ladepumpe
Der Heizungspumpen-Betriebsschalter ist in Pos. II
eingeschaltet und in Pos. 0 ausgeschaltet!
- In Pos. II ist die elektrische Stromversorgung zur
Mischerkreis-Umwälzpumpe-/ Speicher-Ladepumpe
über den im Schaltfeld eingebauten Kessel-Minimal-
Temperaturwächter (Schaltpunkt unter 65°C)
hergestellt.
- HINWEIS: Die Mischerkreis-Umwälzpumpe geht durch
den vorgeschalteten Minimal-Temperaturwächter zum
Schutz des Heizkessels gegen Taupunktkorossion
erst bei einer Kesseltemperatur über 65°C in Betrieb.
- Der Betrieb der Pumpe beginnt grundsätzlich zur
Wärmeabführung des Kessels an das Heizungssystem.
Gebläse - Betriebsschalter Nr. 12
Der Gebläse-Betriebsschalter ist in Pos. I eingeschaltet
und in Pos. 0 ausgeschaltet!
Kessel-Betriebswahlschalter Nr. 22 und
Öl-/ Gasheizkessel-Betriebsschalter Nr. 23
Mit diesen Schalter kann ein automatischer Kessel-
betrieb eingestellt werden,
- In Position 0 = Holzheizbetrieb mit automatischer
Umschaltung auf einen Öl-/ Gas-
heizkessel.
Ein nebenstehender Wärmeerzeuger übernimmt nach
Ausbrand des Holzheizkessels gemäß einer Abbrand-
überwachung automatisch einen weiteren Heizbetrieb.
- In Position 1 = Betriebsbereitschaft eines beigestellten
Öl-/ Gas-Wärmeerzeugers. Der Holz-
heizkessel bleibt außer Funktion.
Betriebsbereitschaft des Öl-/ Gasheizkessel ein.
Der Rauchgas-Ventilator sowie die Kesselkreispumpe
werden ausgeschaltet.
Ein erneuter Betrieb des Holzheizkessels kann durch
das öffnen der oberen Fülltür und Betätigung des Netz-
betriebsschalters (11) am Schaltfeld gestartet werden.
