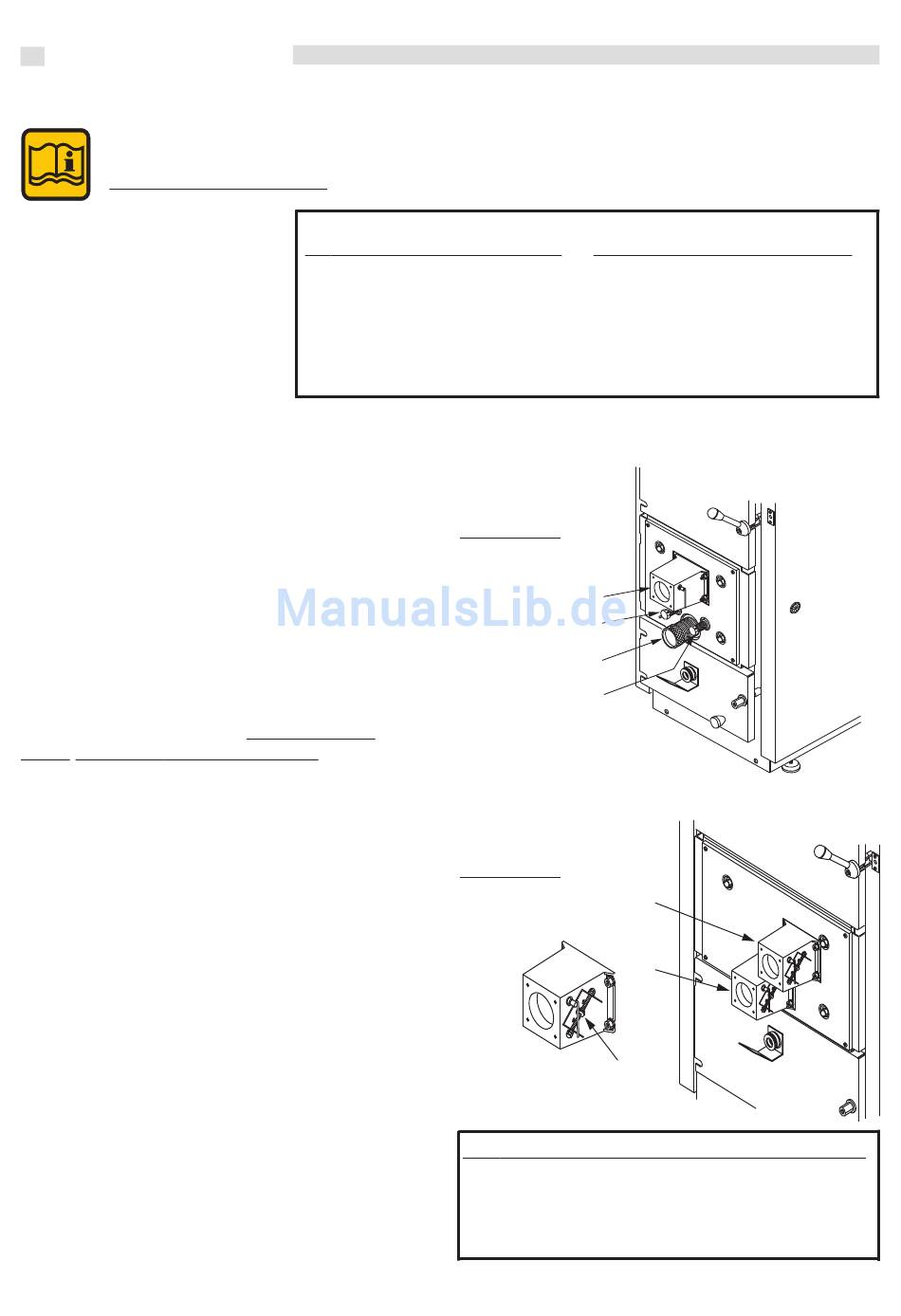

2.7 - HOLZHEIZKESSEL- "FEUERUNGS-EINSTELLUNG"
Luftmengen - Einstellung bei Vollast (maximale Kesselleistung)
Grundsätzlich muss eine Fein- und Endeinstellung der Luftmengen
nur bei heisser Brennkammer vorgenommen werden!
P = Primär - Lufteinstellung
S = Sekundär - Lufteinstellung
(Geeignet für die Verfeuerung einer
mittleren Holz - Qualität)
GROSSE REGELSCHRAUBE:
P = Primärluft - Regelung
KLEINE REGELSCHRAUBEN:
S = Sekundärluft - Regelung
Die Schrauben sind bei Kessel- Anlieferung voll eingedreht,
und werden gegen den Uhrzeigersinn geöffnet.
EINSTELLUNG:
A = Gute bis sehr gute Holz-Qualitat, mit einem
Feuchtegehalt ca. 15-25%
B = Geringe Holz-Qualitat, mit einem Feuchtegehalt
von ca. 9-18%.
In der Regel ist für die Sekundärluft-Einstellung nur eine ein-
malige Einstellung bei der Kessel-Inbetriebnahme erforderlich.
Eine richtige Primär-Lufteinstellung bewirkt eine geräuscharme
Flamme, deren Länge senkrecht nach unten, maximal bis zum
Hitzeschild der heißen Brennkammer reicht.
ACHTUNG:
Während des Heizbetriebes muss die untere
Brenn-raumtüre geschlossen bleiben.
Die Öffnung der Türe erfolgt mittels
Sechskantschlüssel.
WICHTIG:
Bei Schwachlastbetrieb sinkt die Abgastemperatur im
Dauerbetrieb unter ca. 160°C ab.
Bei Unklarheiten über die Eignung des Schornsteins
mit diesen Betriebstemperaturen muß der Bezirks-
schornsteinfeger meister informiert werden.
Dies hat in der Regel eine Eignungsprüfung zur Folge.
Bei Nichteinhaltung dieser Empfehlung und
Versottung des Schornsteins entbindet sich
der Kessel-Hersteller jeglicher Haftung und
daraus entstehender Kosten.
Durch Veränderung der Einstellung an der Primärluft-
Schraube kann Einfluß auf die Abgastemperatur und
die feuerungstechnischen Daten genommen werden.
Durch Herausdrehen der Schraube wird die Abgas-
temperatur und die Leistung höher.
12
Öffnen der PRIMÄR-LUFT
GROSSE EINSTELLSCHRAUBE:
HOLZ-QUALITÄT:
Umdrehungen:
für Kessel AIREX 25 2S 4
für Kessel AIREX 40 2S 7
für Kessel AIREX 50 2S 9
C Luftverteilerkammer mit Klappe
P Primärluft-Einstellschraube
S Sekundärluft-Einstellschrauben
P1 Primärluft-Verteiler
S1 Sekundärluftkanäle
KESSEL-TYP:
AIREX 25 2S
C-P Primärluftkammer mit seitlicher Lufteinstellung
C-S Sekundärluftkammer mit seitlicher Lufteinstellung
1
KESSEL-TYP:
AIREX 65 2S
LAST-EINSTELLUNG BEI KESSEL-TYP 65 2S und 80 2S:
Bei den Kesseln AIREX 65 2S und AIREX 80 2S wird die
Lufteinstellung und Luftverteilung an den zwei Primärluft-
Verteiler (C - P) eingestellt:
P = Primärluft,
S = Sekundärluft durchgeführt.
Öffnen der SEKUNDÄR-LUFT
KLEINE EINSTELLSCHRAUBEN:
A B
Umdrehungen:
für Kessel AIREX 25 2S 8
5
für Kessel AIREX 40 2S 9
10
12 für Kessel AIREX 50 2S 10
40 2S
50 2S
C
S
P
S
Lufteinstell-Gestänge
C-P
80 2S
C-S
1
HOLZ-QUALITÄT:
A B
8
9
10
