Unical AIREX 2S MODUL Bedienungsanleitung Seite 6

Bedienung des Kessel-Schaltfeld
Bei Holz-Heizkessel-Betrieb wird zunächst
beim öffnen der Brennstoff-Fülltüre die
Türentriegelung betätigt,der Rauchgas-
Ventilator wird abgeschaltet und es
wird eine Rauchgasklappe zum Kamin
geöffnet, siehe hierzu auch Kap. 2.6 in
Seite 11.
6
12
13
12
13
12
13
12
13
22 23

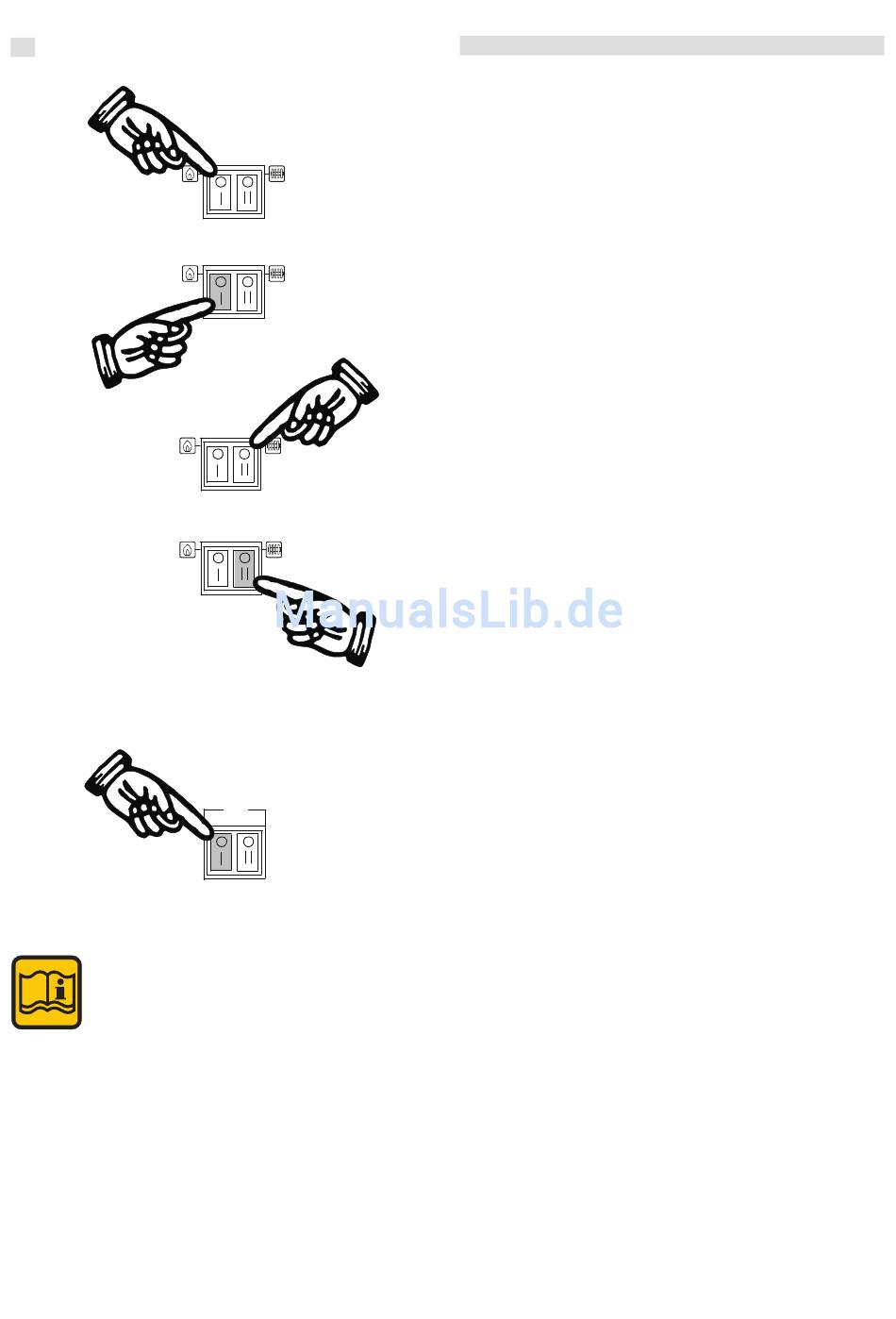

Gebläse - Betriebsschalter Nr. 12
Der Gebläse-Betriebsschalter ist in Pos. I eingeschaltet
und in Pos. 0 ausgeschaltet!
- In Pos. I ist die elektrische Stromversorgung zum
Rauchgas-Ventilator über den im Schaltfeld eingebau-
ten KesselTemperaturregler und Sicherheitstempera-
turbegrenzer hergestellt.
- In Pos. 0 ist die elektrische Stromversorgung zum
Ventilator unterbrochen.
Heizungspumpen - Betriebsschalter Nr. 13
für Mischerheizkreis-/ Speicher-Ladepumpe
Der Heizungspumpen-Betriebsschalter ist in Pos. II
eingeschaltet und in Pos. 0 ausgeschaltet!
- In Pos. II ist die elektrische Stromversorgung zur
Mischerkreis-Umwälzpumpe-/ Speicher-Ladepumpe
über den im Schaltfeld eingebauten Kessel-Minimal-
Temperaturwächter (Schaltpunkt unter 65°C)
hergestellt.
- HINWEIS: Die Mischerkreis-Umwälzpumpe geht durch
den vorgeschalteten Minimal-Temperaturwächter zum
Schutz des Heizkessels gegen Taupunktkorossion erst
bei einer Kesseltemperatur über 65°C in Betrieb.
- Der Betrieb der Pumpe beginnt grundsätzlich zur
Wärmeabführung des Kessels an das Heizungssystem.
Kessel-Betriebswahlschalter Nr. 22
Mit diesem Schalter kann die Kessel-Betriebsart einge-
stellt werden,
- In Position 0 = Holzheizbetrieb mit automatischer
Umschaltung auf einen Öl-/ Gas-
heizkessel.
Ein nebenstehender Wärmeerzeuger übernimmt nach
Ausbrand des Holzheizkessels gemäß einer Abbrand-
überwachung automatisch einen weiteren Heizbetrieb.
Die Heizungspumpe ist zunächst über das Schaltfeld
ausgeschaltet. Ab einer Kessel-Vorlauftemperatur von 65°C
schaltet die Mischerkreispumpe ein und darunter aus.
Der Kessel-Temperaturregler wird im Normalfall auf
75-85°C eingestellt.
Eine Timer-Abbrandüberwachung schaltet bei Ausbrand
des Holzheizkessels nach Temperaturabfall unter 45°C
und danach nach einer Sicherheitszeit von 30 Minuten
und verhindert so, daß der Ventilator bei abgebranntem
Brennstoff, sowie die Kesselkreispumpe unnötig in
Betrieb bleiben.
